Technische Daten • Gesamtgerät
2.4.5 USB Schnittstellen (USB1, 2)
Die APC510 Geräte verfügen über einen USB 2.0 (Universal Serial Bus) Host Controller mit mehreren USB Ports,
wovon 2 USB Schnittstellen nach außen geführt und für den Anwender frei verfügbar sind.
Warnung!
An die USB Schnittstellen können USB Peripheriegeräte angeschlossen werden. Auf Grund der Viel-
fältigkeit der am Markt erhältlichen USB Geräte, kann B&R keine Garantie für deren Funktion überneh-
men. Für die bei B&R erhältlichen USB Geräte wird die Funktion gewährleistet.
Vorsicht!
Auf Grund der allgemeinen PC- Spezifikation ist diese Schnittstelle mit äußerster Sorgfalt bezüglich
EMV, Kabelführung etc. zu behandeln.
USB1, 2
Typ
Ausführung
Übertragungsgeschwindig-
keit
Strombelastbarkeit
2)
USB1, USB2
Kabellänge
1)
Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Nummerierung
kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen.
2)
Jeder USB Port wird durch einen wartungsfreien „USB Strombegrenzungsschalter" (max. 500 mA bzw. 1 A) abgesichert.
26
Universal Serial Bus (USB1, USB2)
USB 2.0
Typ A
Low Speed (1,5 MBit/s),Full Speed (12
MBit/s) bis High Speed (480 MBit/s)
max. 1 A
max. 5 m (ohne Hub)

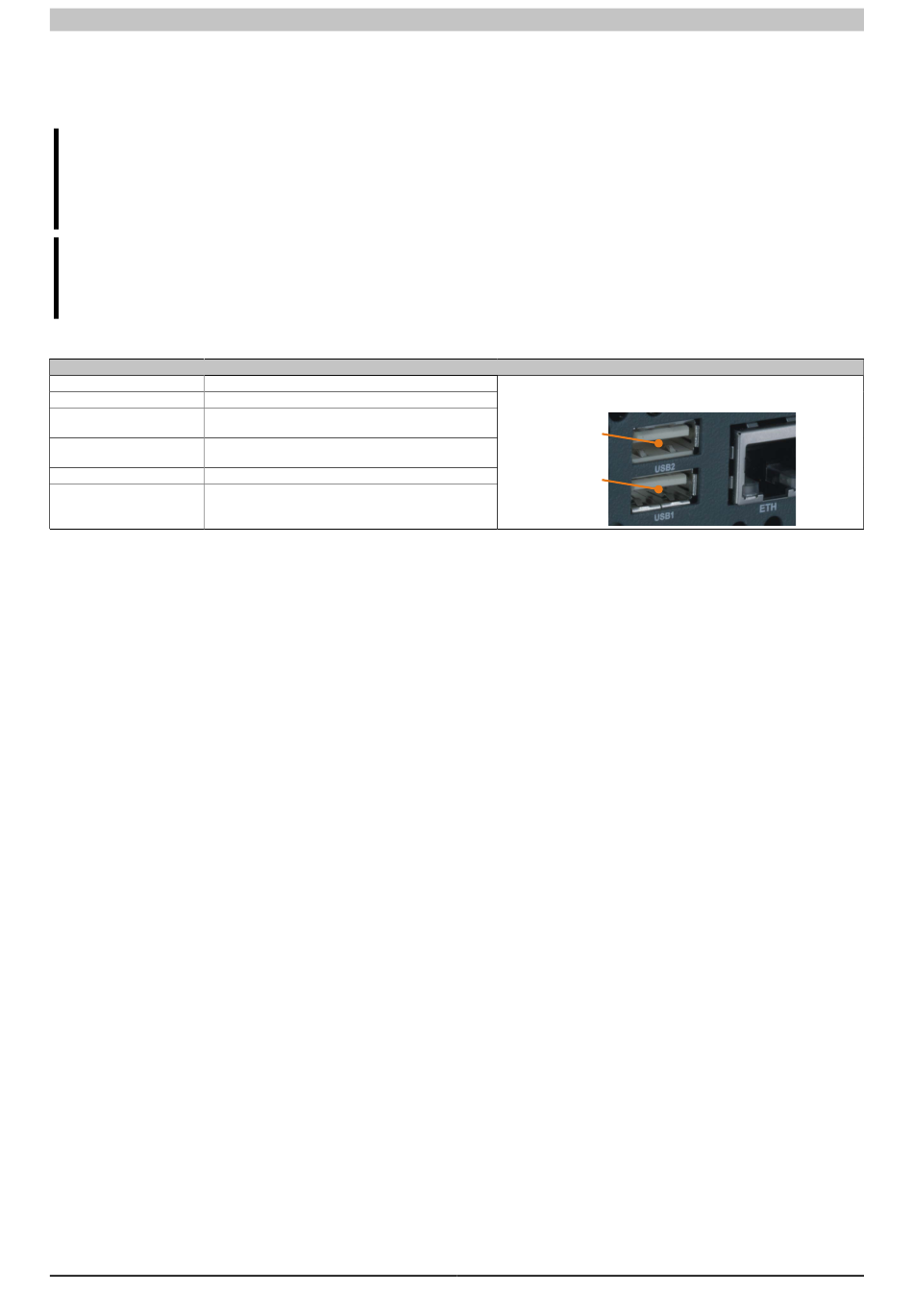

Tabelle 9: USB1, USB2 Anschluss
1)
2x USB Typ A, female
USB2
USB1
Automation PC 510 Anwenderhandbuch V 1.01
