Inbetriebnahme • Erdungskonzept
3 Erdungskonzept
Die Funktionserde ist ein Strompfad niedriger Impedanz zwischen Stromkreisen und Erde, der nicht als Schutz-
maßnahme sondern z.B. zur Verbesserung der Störfestigkeit gedacht ist. Sie dient lediglich der Störungsableitung
und nicht als Berührungsschutz für Personen.
Die Funktionserde des Gerätes besitzt 2 Anschlüsse:
• Spannunsversorgung
• Erdungsanschluss
Um eine sichere Ableitung von elektrischen Störungen zu gewährleisten, sind folgende Punkte zu beachten:
• Gerät auf möglichst kurzem Weg mit dem zentralen Erdungspunkt am Schaltschrank verbinden.
• Ausführung der Kabel mit mind. 2,5 mm² pro Anschluss.
• Schirmungskonzept der Leiter beachten; alle an das Gerät angeschlossenen Datenkabel sind mit ge-
schirmten Leitungen auszuführen.
Erdungsanschluss
68
Spannungsversorgung
min. 2,5mm²

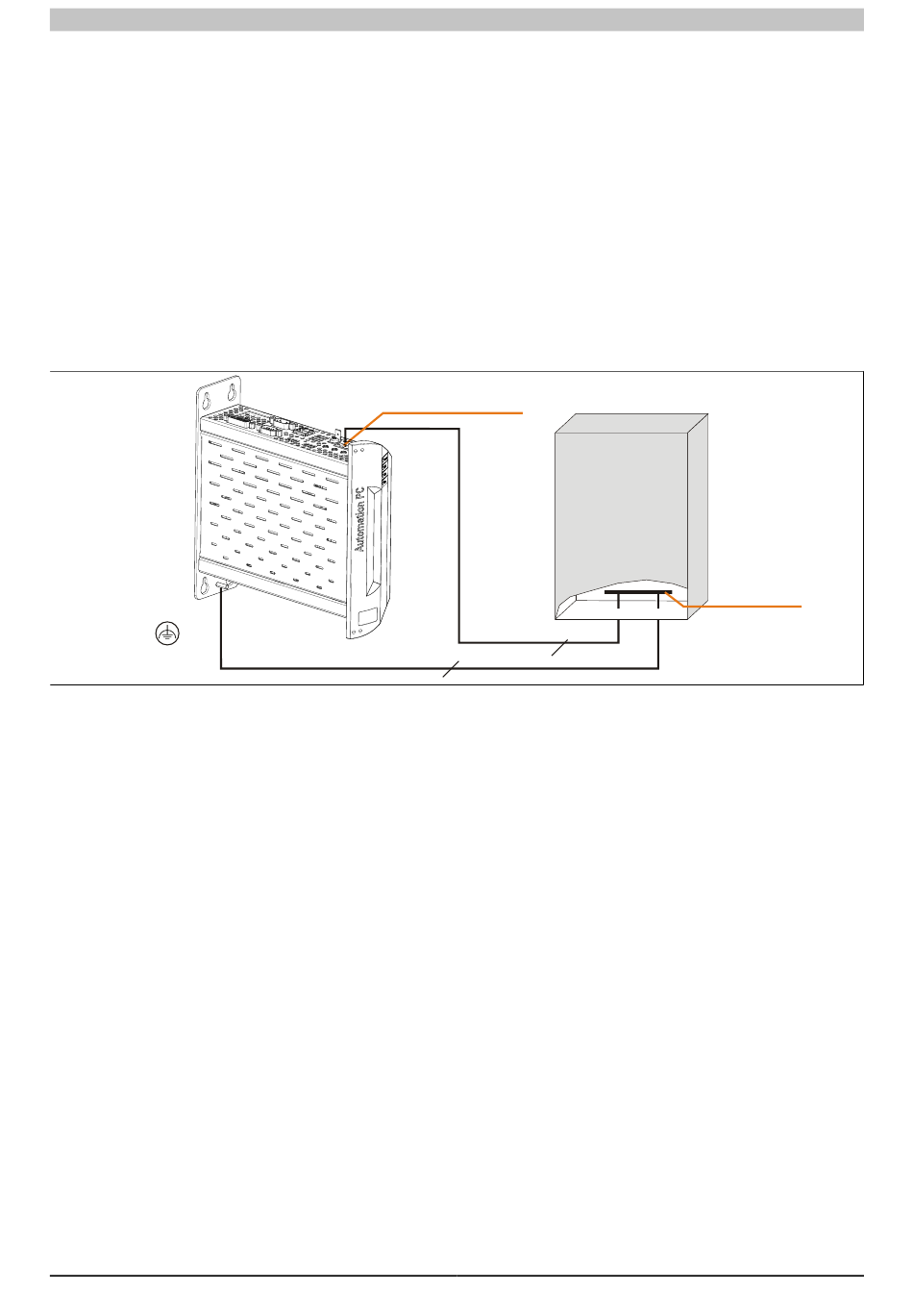

Abbildung 20: Erdungskonzept
Schaltschrank
Erdungsschiene
min. 2,5mm²
Automation PC 510 Anwenderhandbuch V 1.01
