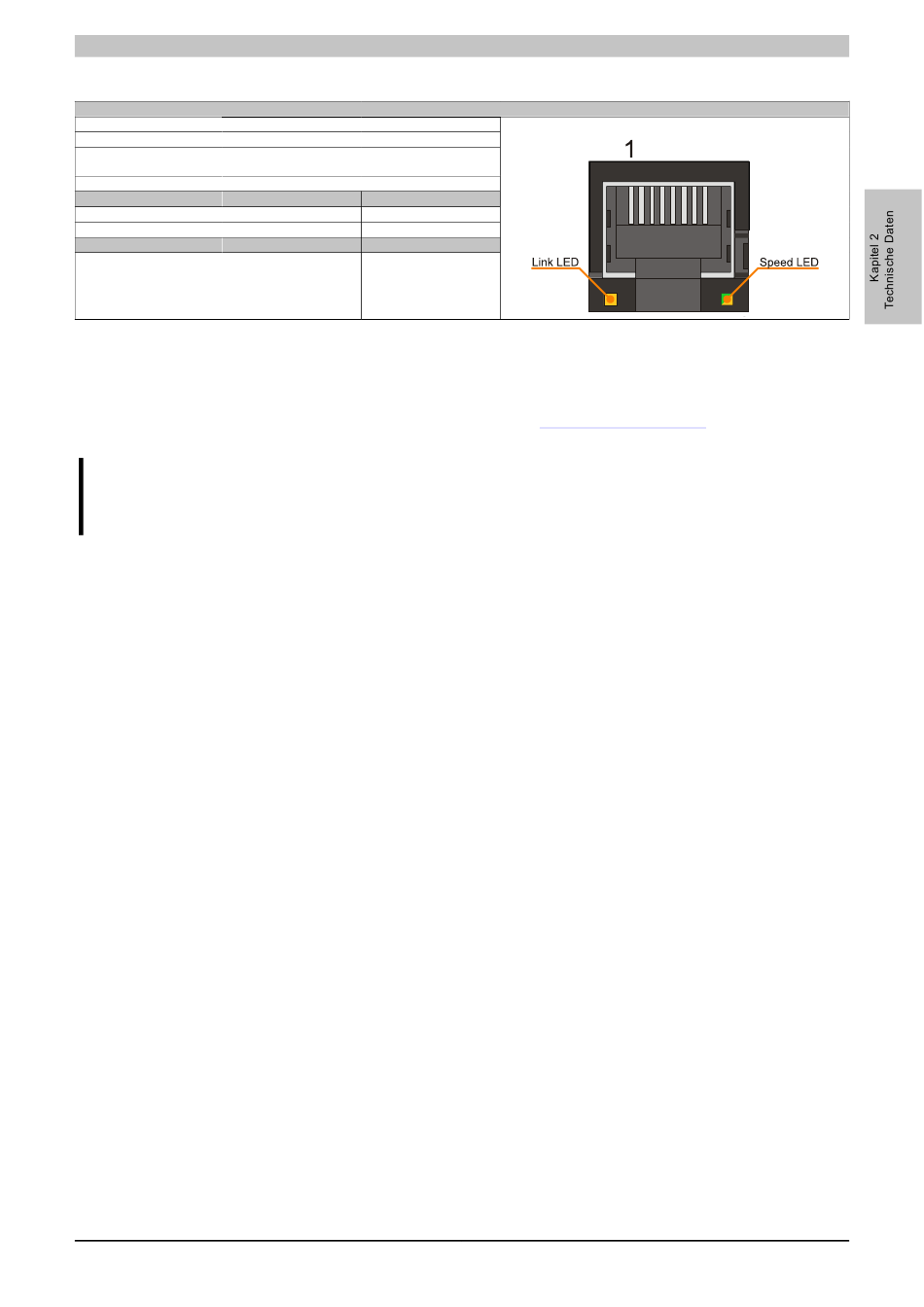

Tabelle 32: 5Pp5If.feth-00 - Ethernet Anschluss - B&R Automation PC 510 Anwenderhandbuch

Ethernet Schnittstelle (ETH)
Controller
Verkabelung
Übertragungsgeschwindig-
keit
Kabellänge
Speed LED
Grün
Orange
Link LED
Orange Link (Eine Verbindung
zu einem Ethernet Netz-
werk ist vorhanden)
1) Umschaltung erfolgt automatisch.
2) Die 10 MBit/s Übertragungsgeschwindigkeit / Verbindung ist nur vorhanden, wenn zeitgleich die IF-Slot Link LED aktiv ist.
Zum Betrieb des Intel Ethernet-Controllers 82574 ist ein spezieller Treiber notwendig. Es stehen für die freigege-
benen Betriebssysteme im Downloadbereich der B&R Homepage (www.br-automation.com) Treiber zum Down-
load bereit.
Information:
Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzu-
laden.
Automation PC 510 Anwenderhandbuch V 1.01
Ethernet Anschluss
Intel 82574
S/STP (Cat5e)
10/100/1000 MBit/s
1)
max. 100 m (min. Cat5e)
Ein Aus
100 MBit/s 10 MBit/s
1000 MBit/s -
Ein Aus
Activity (blinkt) (Daten
werden übertragen)
Tabelle 32: 5PP5IF.FETH-00 - Ethernet Anschluss
Technische Daten • Einzelkomponenten
2)
