USB Schnittstellen (USB3, 4)
Das APC510 I/O Board verfügt über einen USB 2.0 (Universal Serial Bus) Host Controller mit mehreren USB Ports,
wovon 2 USB Schnittstellen nach außen geführt und für den Anwender frei verfügbar sind.
Warnung!
An die USB Schnittstellen können USB Peripheriegeräte angeschlossen werden. Auf Grund der Viel-
fältigkeit der am Markt erhältlichen USB Geräte, kann B&R keine Garantie für deren Funktion überneh-
men. Für die bei B&R erhältlichen USB Geräte wird die Funktion gewährleistet.
Vorsicht!
Auf Grund der allgemeinen PC- Spezifikation ist diese Schnittstelle mit äußerster Sorgfalt bezüglich
EMV, Kabelführung etc. zu behandeln.
USB3, 4
Typ
Ausführung
Übertragungsgeschwindig-
keit
Strombelastbarkeit
2)
USB3, USB4
Kabellänge
1)
Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Nummerierung
kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen.
2)
Jeder USB Port wird durch einen wartungsfreien „USB Strombegrenzungsschalter" (max. 1 A) abgesichert.
MIC, Line IN, Line OUT
Controller
MIC
Line IN
Line OUT
Anschluss eines Stereo Wiedergabegerätes (z.B.
Für den Betrieb des Audio Controllers ist ein spezieller Treiber notwendig. Es stehen für die freigegebenen Be-
triebssysteme im Downloadbereich der B&R Homepage (www.br-automation.com) Treiber zum Download bereit.
Automation PC 510 Anwenderhandbuch V 1.01
Abschlusswiderstand LED

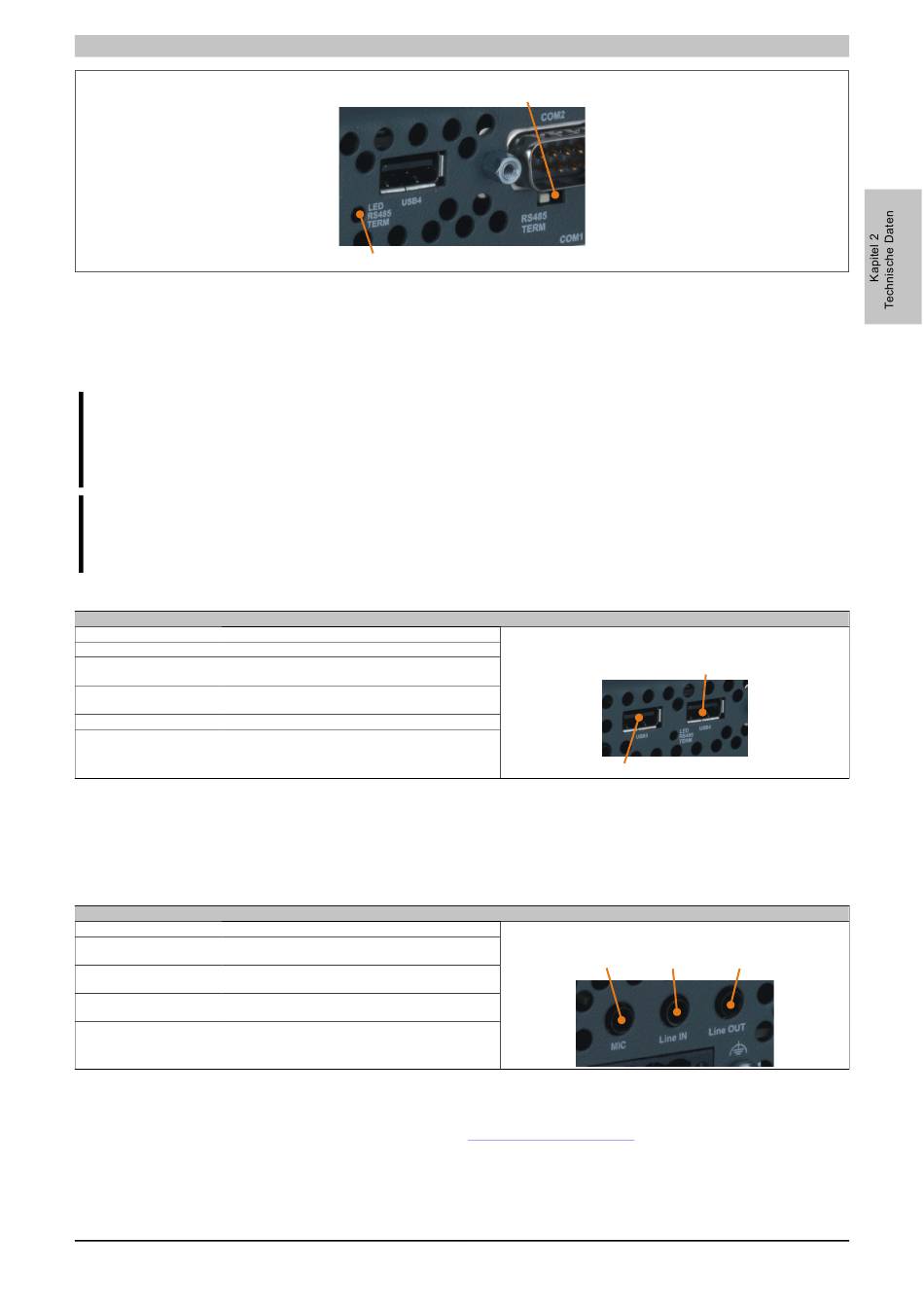

Abbildung 12: Serielle Schnittstelle COM Abschlusswiderstand
Universal Serial Bus (USB3, USB4)
USB 2.0
Typ A
Low Speed (1,5 MBit/s), Full Speed (12
MBit/s) bis High Speed (480 MBit/s)
max. 0,5 A
max. 5 m (ohne Hub)
Tabelle 69: USB3, USB4 Anschluss
MIC, Line IN, Line OUT
Realtek ALC 662
Anschluss eines Mono Mikro-
fon über 3,5 mm Klinkenstecker.
Einspeisung eines Stereo Line In Si-
gnals über 3,5 mm Klinkenstecker.
Verstärker) über einen 3,5 mm Klinkenstecker.
Tabelle 70: MIC, Line IN, Line OUT
Technische Daten • Einzelkomponenten
Schalter für
Abschlusswiderstand
1)
2x USB Typ A, female
USB3
3,5 mm Klinkenanschluss, female
MIC
USB4
Line IN
Line OUT
59
