Technische Daten • Gesamtgerät
2 Gesamtgerät
2.1 Temperaturangaben
Bei den Temperaturangaben ist auf den erlaubten Temperaturbereich der Systemeinheit sowie der verbauten Kom-
ponenten zu achten. Informationen dazu sind den Technischen Daten der Einzelkomponenten zu entnehmen.
Zusätzlich ist auf zulässige Temperaturbereiche in Abhängigkeit von der Einbauart zu achten, nähere Informationen
dazu sind im Abschnitt "Einbaulagen" auf Seite 64 zu entnehmen.
Information zu den worst-case Bedingungen
• Thermal Analysis Tool (TAT V2.02) von Intel zur Simulation von 100% Prozessorauslastung
• BurnIn Testtool (BurnIn V4.0 Pro von Passmark Software) zur Simulation der 100%igen Schnittstellenaus-
lastung mittels Loopback Adaptern (Serielle Schnittstellen, USB Schnittstellen)
• Maximaler Ausbau und Leistungsverbrauch des Systems
2.1.1 Temperatursensorpositionen
Sensoren zeigen Temperaturwerte in verschiedensten Bereichen (USB Schnittstellen, Hauptspeicher) im APC510
an. Die Temperaturen
können unter Microsoft Windows Betriebssystemen mittels B&R Control Center
1)
Automation Runtime mit Automation Studio über Datenpunkte ausgelesen werden.
Position
Messpunkt für
A
CPU
A
Hauptspeicher
B
Schnittstellen
Interface Board
I/O Board
Die gemessene Temperatur stellt einen Richtwert für die unmittelbare Umgebungstemperatur dar, kann aber auf Grund benachbarter Bauteile beeinflusst
1)
worden sein.
2)
Das B&R Control Center - ADI Treiber - kann kostenlos im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden.
18

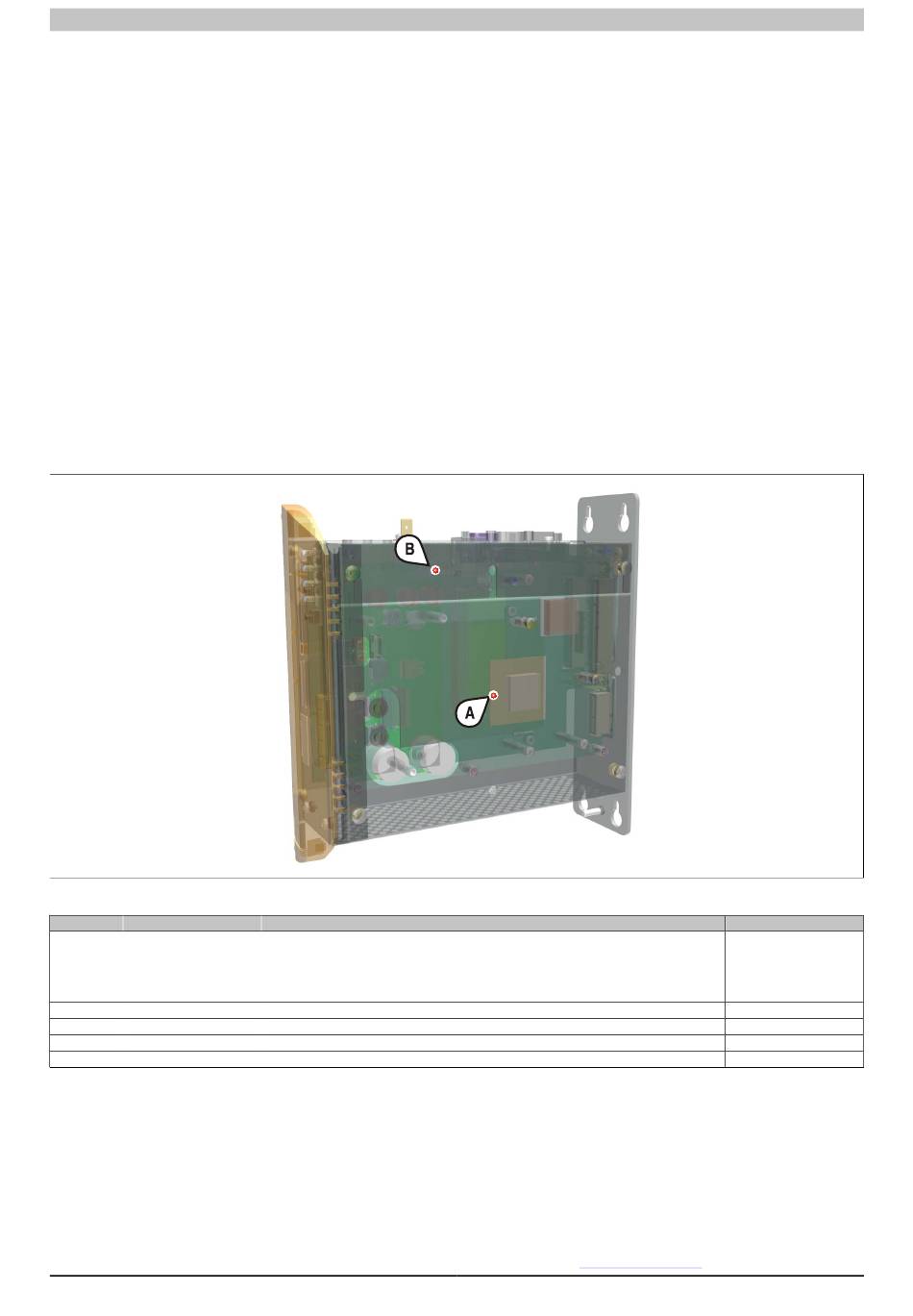

Abbildung 3: Temperatursensorpositionen
Messung
Temperatur des Prozessors (Sensor integriert im Prozessor).
Umgebungstemperatur des Hauptspeichers (Sensor integriert im Prozessor).
Temperatur der Schnittstellen (Sensor integriert neben USB Anschlüssen).
Temperatur eines Interface Boards (Sensor ist auf dem Interface Board integriert).
Temperatur eines I/O Boards (Sensor ist auf dem I/O Board integriert).
Tabelle 4: Temperatursensorpositionen
max. spezifiziert
5PP5CP.US15-00,
5PP5CP.US15-01
90°C: 5PP5CP.US15-02
abhängig vom Board
abhängig vom Board
Automation PC 510 Anwenderhandbuch V 1.01
, unter
2)
100°C:
80°C
80°C
