3 Interface Board Stecker

3.1 0TB1208.3100

3.1.1 Allgemeines

Die zweireihige 8-polige Feldklemme TB1208 wird zum Anschluss an verschiedene Power Panel 500 Interface
Boards verwendet.

3.1.2 Bestelldaten

Bestellnummer
Kurzbeschreibung
Feldklemmen
0TB1208.3100
Steckverbinder,  8-polig  Federzugklemme,  1  mm²,  Vibrations-
schutz durch Schraubflansch.

3.1.3 Technische Daten

Produktbezeichnung
Feldklemme
Anmerkung
Anzahl der Pole
Art der Klemmung
Kabelart
Kontaktabstand
Anschlussquerschnitt
AWG-Leiter
Aderendhülse mit Kunststoffkragen
eindrähtig
feindrähtig
mit Aderendhülse
Elektrische Eigenschaften
Nennspannung
Nennstrom
1)
1)
Die jeweiligen Grenzdaten der I/O Module sind zu berücksichtigen!
Automation PC 510 Anwenderhandbuch V 1.01
Tabelle 161: 0TB1208.3100 - Bestelldaten
Nur Kupferdrähte (keine Aluminiumdrähte!)
Tabelle 162: 0TB1208.3100 - Technische Daten
Zubehör • Interface Board Stecker

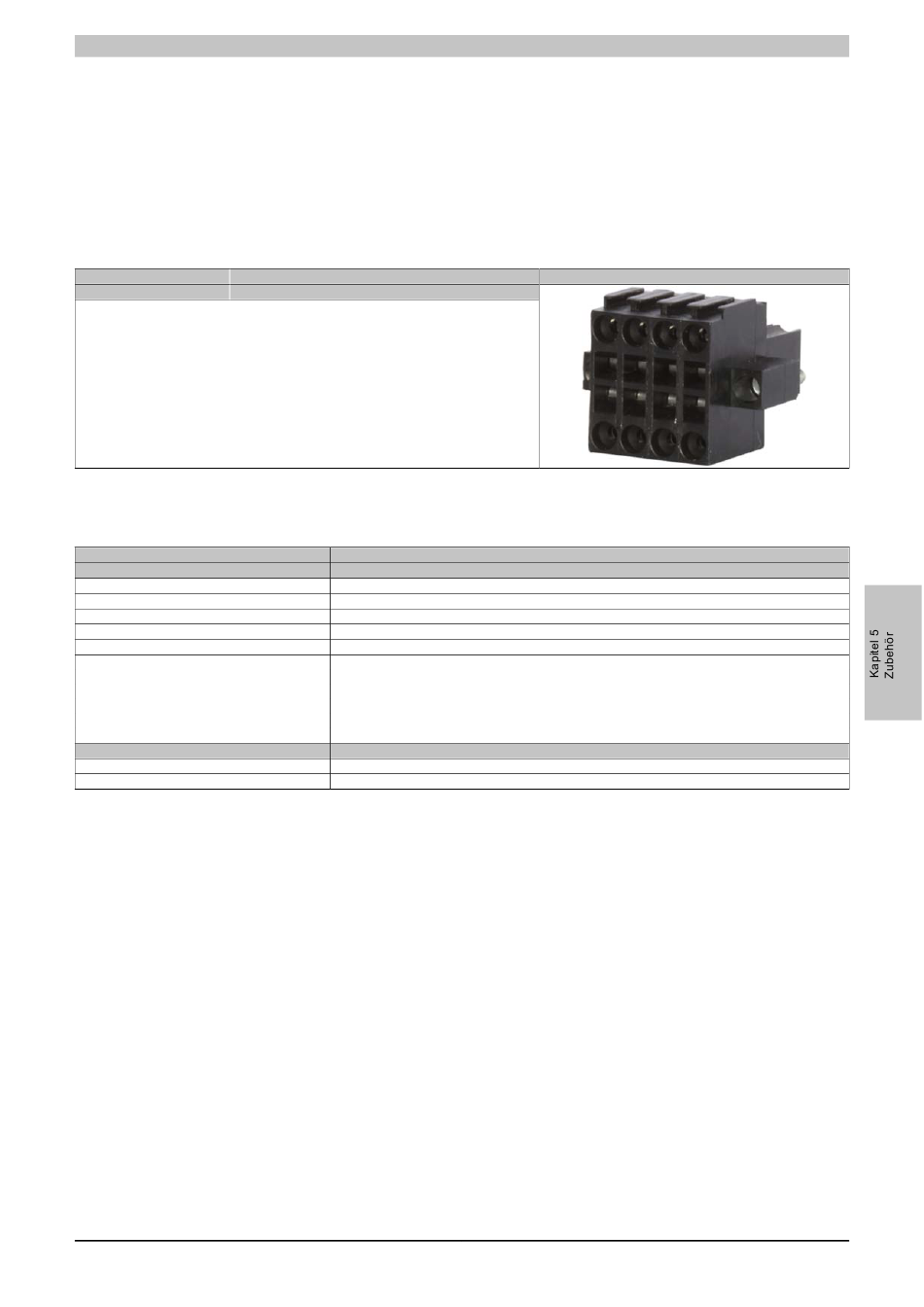

Abbildung
0TB1208.3100
Nenndaten nach UL
8 (female)
Zugfeder-Anschluss
3,5 mm
AWG 28 bis 18
0,13 bis 0,34 mm²
0,20 bis 1 mm²
0,20 bis 1 mm²
0,13 bis 0,34 mm²
300 V
10 A / Kontakt
151
