Rea® Azalea®
Grünes Lämpchen – EIN – Handbedienteil ist
A
aktiviert
•
Grünes Lämpchen – EIN – Batterieladezustand
B
ist über 20 %
•
Grünes Lämpchen blinkt – EIN – Batterie
wird geladen (Lämpchen leuchtet, sobald die
Batterie voll geladen ist)
•
Gelbes Lämpchen – EIN – Batterieladezustand
C
ist niedrig (unter 20 %)
•
Gelbes Lämpchen – AUS – Batterie ist
vollständig geladen
Grünes Lämpchen – EIN – Batteriekabel
D
ist angeschlossen (Lämpchen leuchtet etwa
5 Sekunden, nachdem das Kabel angeschlossen
wurde)

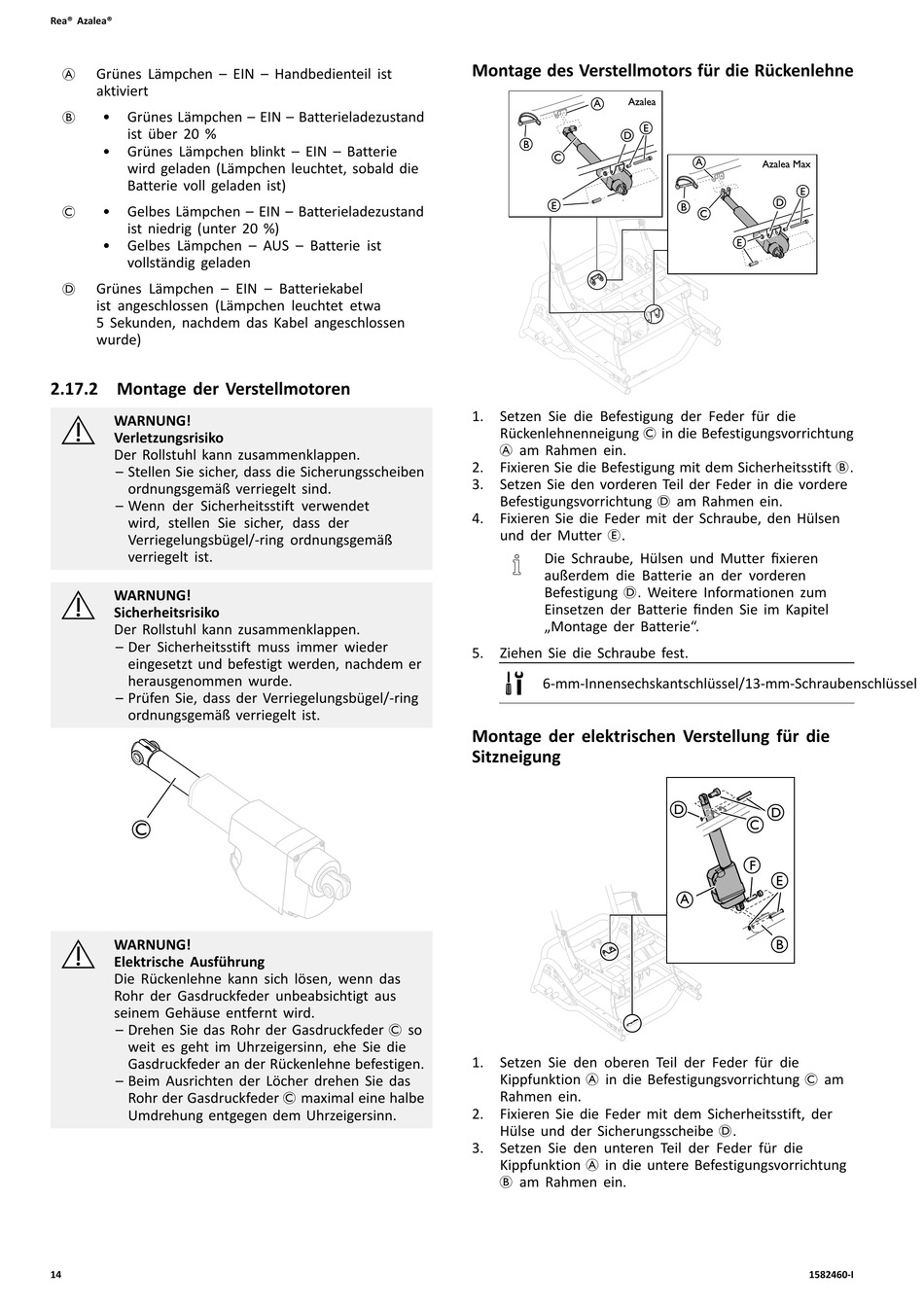

2.17.2 Montage der Verstellmotoren
WARNUNG!
Verletzungsrisiko
Der Rollstuhl kann zusammenklappen.
– Stellen Sie sicher, dass die Sicherungsscheiben
ordnungsgemäß verriegelt sind.
– Wenn der Sicherheitsstift verwendet
wird, stellen Sie sicher, dass der
Verriegelungsbügel/-ring ordnungsgemäß
verriegelt ist.
WARNUNG!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
– Der Sicherheitsstift muss immer wieder
eingesetzt und befestigt werden, nachdem er
herausgenommen wurde.
– Prüfen Sie, dass der Verriegelungsbügel/-ring
ordnungsgemäß verriegelt ist.
WARNUNG!
Elektrische Ausführung
Die Rückenlehne kann sich lösen, wenn das
Rohr der Gasdruckfeder unbeabsichtigt aus
seinem Gehäuse entfernt wird.
– Drehen Sie das Rohr der Gasdruckfeder C so
weit es geht im Uhrzeigersinn, ehe Sie die
Gasdruckfeder an der Rückenlehne befestigen.
– Beim Ausrichten der Löcher drehen Sie das
Rohr der Gasdruckfeder C maximal eine halbe
Umdrehung entgegen dem Uhrzeigersinn.
14
Montage des Verstellmotors für die Rückenlehne
Azalea
A
E
D
B
C
E
1. Setzen Sie die Befestigung der Feder für die
Rückenlehnenneigung C in die Befestigungsvorrichtung
A am Rahmen ein.
2. Fixieren Sie die Befestigung mit dem Sicherheitsstift B.
3. Setzen Sie den vorderen Teil der Feder in die vordere
Befestigungsvorrichtung D am Rahmen ein.
4. Fixieren Sie die Feder mit der Schraube, den Hülsen
und der Mutter E.
Die Schraube, Hülsen und Mutter fixieren
außerdem die Batterie an der vorderen
Befestigung D. Weitere Informationen zum
Einsetzen der Batterie finden Sie im Kapitel
„Montage der Batterie".
5. Ziehen Sie die Schraube fest.
6-mm-Innensechskantschlüssel/13-mm-Schraubenschlüssel
Montage der elektrischen Verstellung für die
Sitzneigung
1. Setzen Sie den oberen Teil der Feder für die
Kippfunktion A in die Befestigungsvorrichtung C am
Rahmen ein.
2. Fixieren Sie die Feder mit dem Sicherheitsstift, der
Hülse und der Sicherungsscheibe D.
3. Setzen Sie den unteren Teil der Feder für die
Kippfunktion A in die untere Befestigungsvorrichtung
B am Rahmen ein.
A
Azalea Max
E
D
B
E
D
D
C
F
E
A
B
1582460-I
