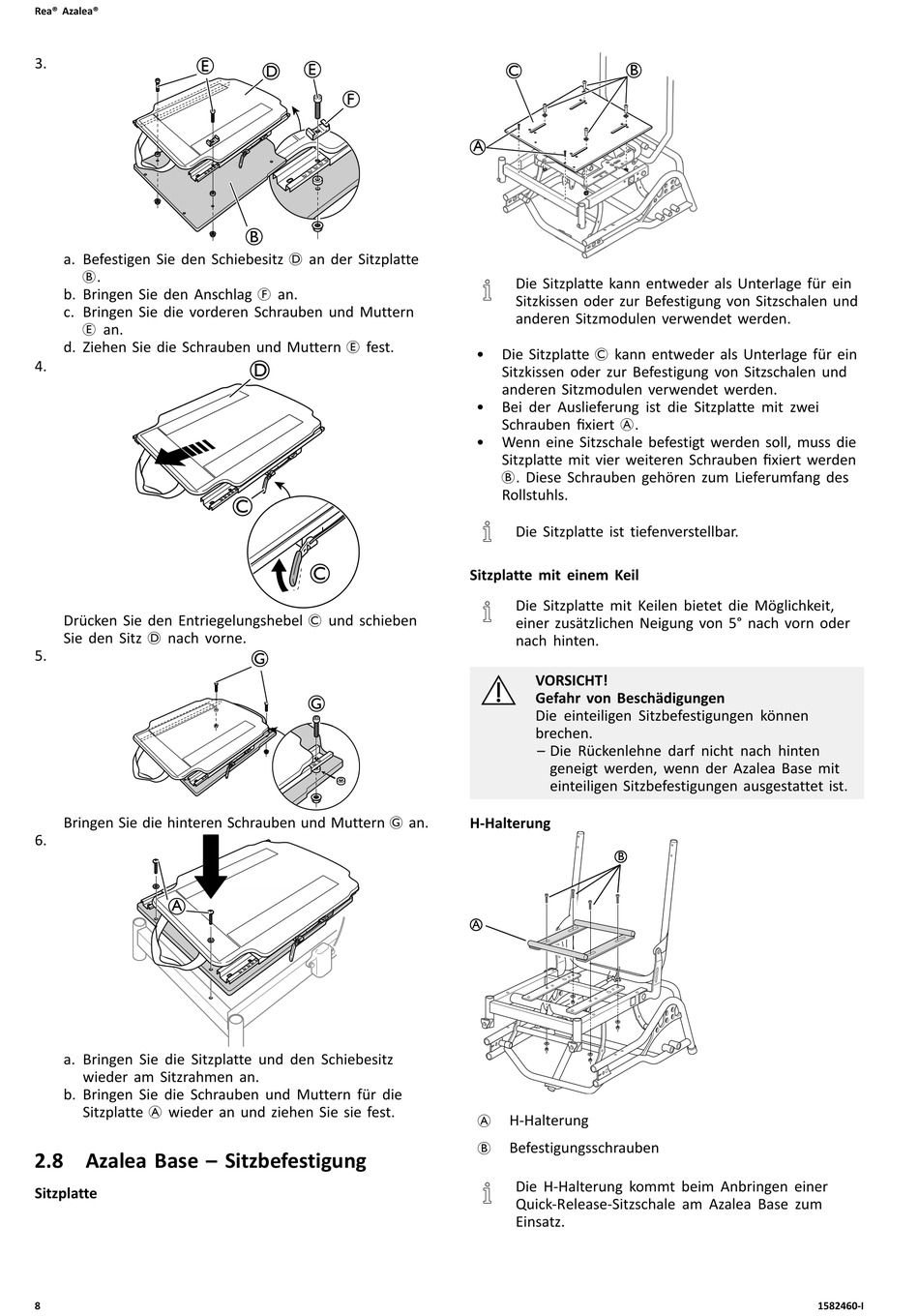

Rea® Azalea®
3.
a. Befestigen Sie den Schiebesitz D an der Sitzplatte
B.
b. Bringen Sie den Anschlag F an.
c. Bringen Sie die vorderen Schrauben und Muttern
E an.
d. Ziehen Sie die Schrauben und Muttern E fest.
4.
Drücken Sie den Entriegelungshebel C und schieben
Sie den Sitz D nach vorne.
5.
Bringen Sie die hinteren Schrauben und Muttern G an.
6.
A
a. Bringen Sie die Sitzplatte und den Schiebesitz
wieder am Sitzrahmen an.
b. Bringen Sie die Schrauben und Muttern für die
Sitzplatte A wieder an und ziehen Sie sie fest.
2.8 Azalea Base – Sitzbefestigung
Sitzplatte
8
B
C
A
Die Sitzplatte kann entweder als Unterlage für ein
Sitzkissen oder zur Befestigung von Sitzschalen und
anderen Sitzmodulen verwendet werden.
•
Die Sitzplatte C kann entweder als Unterlage für ein
Sitzkissen oder zur Befestigung von Sitzschalen und
anderen Sitzmodulen verwendet werden.
•
Bei der Auslieferung ist die Sitzplatte mit zwei
Schrauben fixiert A.
•
Wenn eine Sitzschale befestigt werden soll, muss die
Sitzplatte mit vier weiteren Schrauben fixiert werden
B. Diese Schrauben gehören zum Lieferumfang des
Rollstuhls.
Die Sitzplatte ist tiefenverstellbar.
Sitzplatte mit einem Keil
Die Sitzplatte mit Keilen bietet die Möglichkeit,
einer zusätzlichen Neigung von 5° nach vorn oder
nach hinten.
VORSICHT!
Gefahr von Beschädigungen
Die einteiligen Sitzbefestigungen können
brechen.
– Die Rückenlehne darf nicht nach hinten
geneigt werden, wenn der Azalea Base mit
einteiligen Sitzbefestigungen ausgestattet ist.
H-Halterung
B
A
H-Halterung
A
Befestigungsschrauben
B
Die H-Halterung kommt beim Anbringen einer
Quick-Release-Sitzschale am Azalea Base zum
Einsatz.
1582460-I
