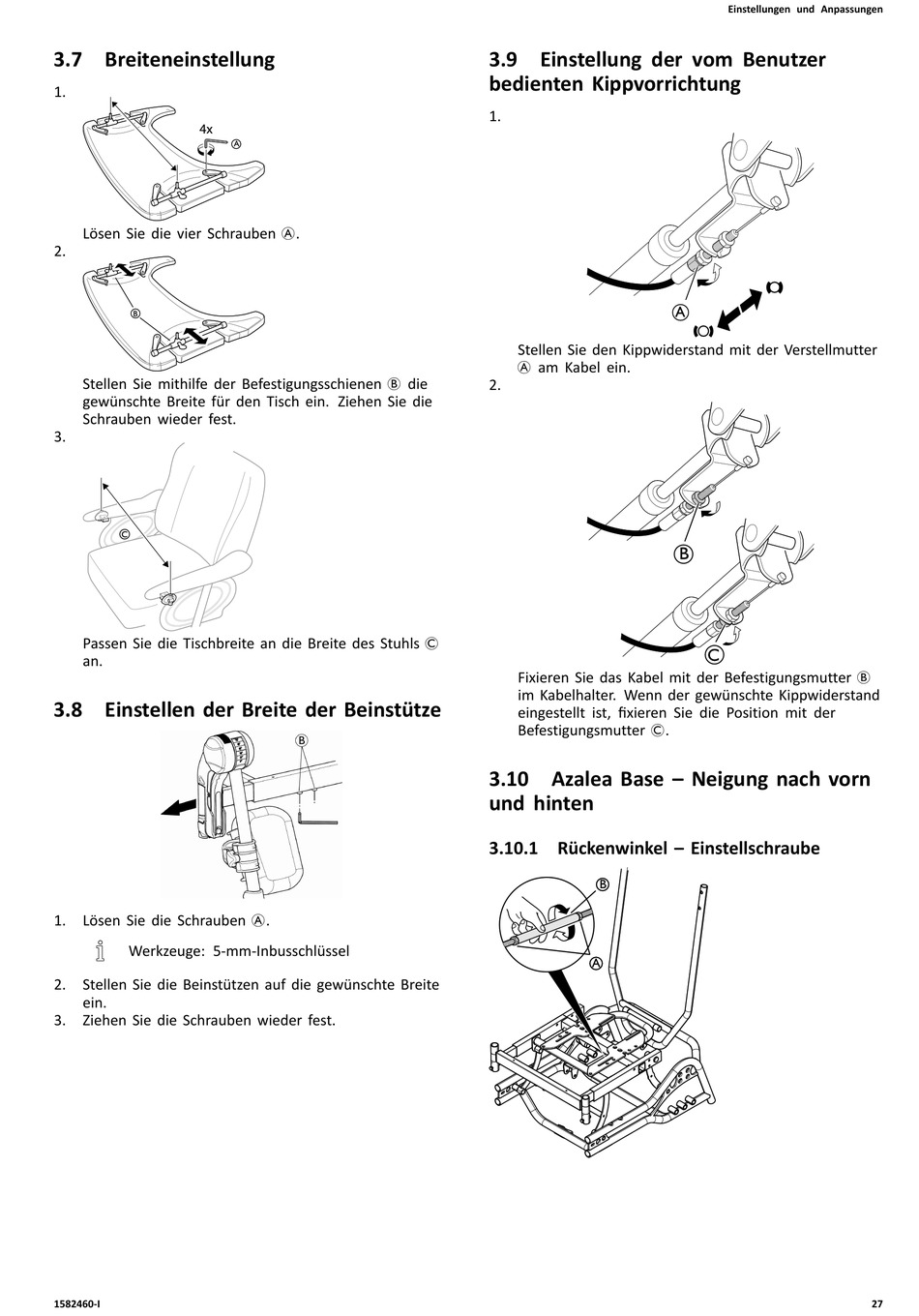

3.7 Breiteneinstellung

1.
Lösen Sie die vier Schrauben A.
2.
Stellen Sie mithilfe der Befestigungsschienen B die
gewünschte Breite für den Tisch ein. Ziehen Sie die
Schrauben wieder fest.
3.
Passen Sie die Tischbreite an die Breite des Stuhls C
an.
3.8 Einstellen der Breite der Beinstütze
1. Lösen Sie die Schrauben A.
Werkzeuge: 5-mm-Inbusschlüssel
2. Stellen Sie die Beinstützen auf die gewünschte Breite
ein.
3. Ziehen Sie die Schrauben wieder fest.
1582460-I
A
3.9 Einstellung der vom Benutzer
bedienten Kippvorrichtung
1.
Stellen Sie den Kippwiderstand mit der Verstellmutter
A am Kabel ein.
2.
Fixieren Sie das Kabel mit der Befestigungsmutter B
im Kabelhalter. Wenn der gewünschte Kippwiderstand
eingestellt ist, fixieren Sie die Position mit der
Befestigungsmutter C.
3.10 Azalea Base – Neigung nach vorn
und hinten
3.10.1 Rückenwinkel – Einstellschraube
B
A
Einstellungen und Anpassungen
A
27
