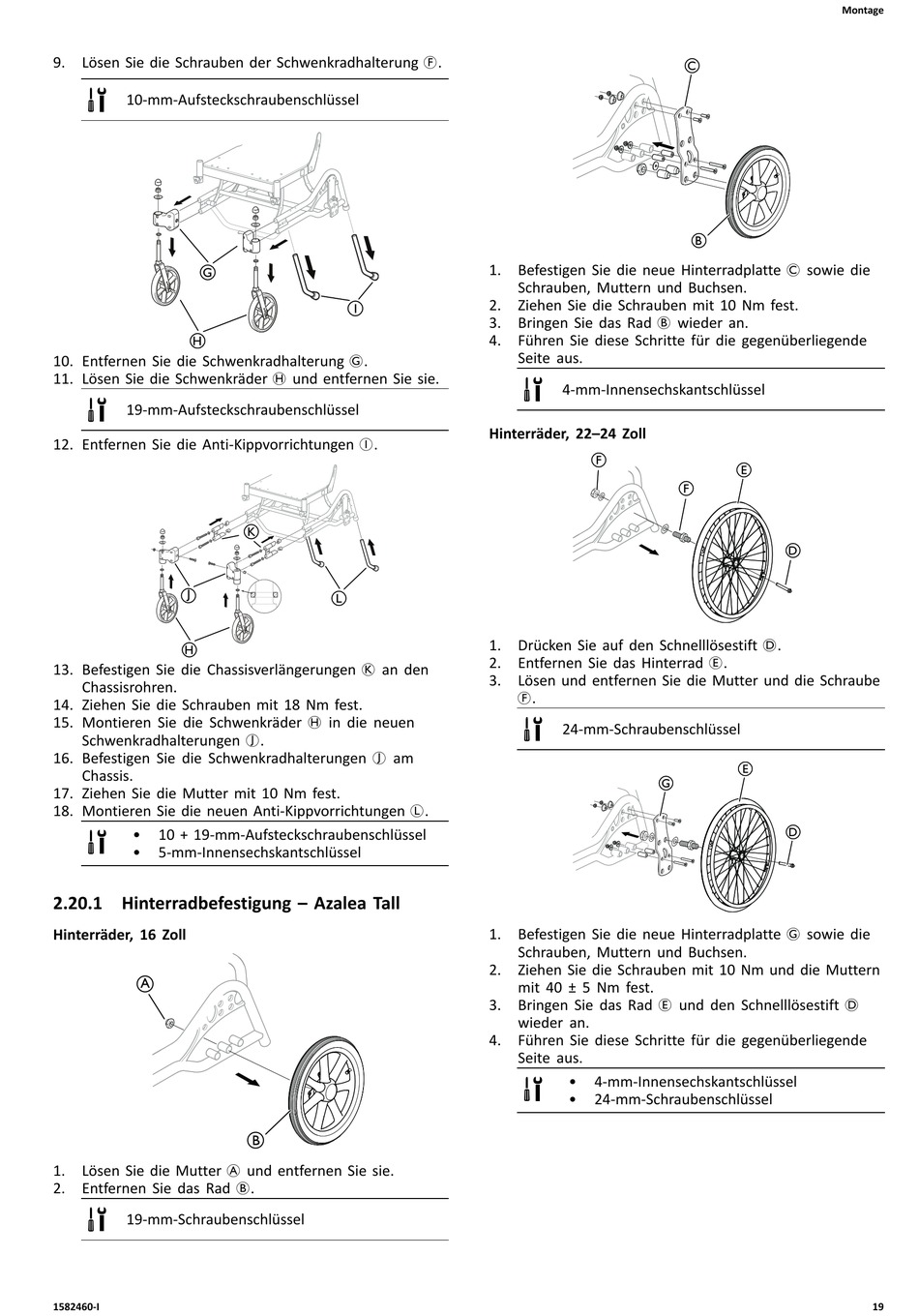

9. Lösen Sie die Schrauben der Schwenkradhalterung F.
10-mm-Aufsteckschraubenschlüssel
10. Entfernen Sie die Schwenkradhalterung G.
11. Lösen Sie die Schwenkräder H und entfernen Sie sie.
19-mm-Aufsteckschraubenschlüssel
12. Entfernen Sie die Anti-Kippvorrichtungen I.
13. Befestigen Sie die Chassisverlängerungen K an den
Chassisrohren.
14. Ziehen Sie die Schrauben mit 18 Nm fest.
15. Montieren Sie die Schwenkräder H in die neuen
Schwenkradhalterungen J.
16. Befestigen Sie die Schwenkradhalterungen J am
Chassis.
17. Ziehen Sie die Mutter mit 10 Nm fest.
18. Montieren Sie die neuen Anti-Kippvorrichtungen L.
•
10 + 19-mm-Aufsteckschraubenschlüssel
•
5-mm-Innensechskantschlüssel
2.20.1 Hinterradbefestigung – Azalea Tall
Hinterräder, 16 Zoll
A
1. Lösen Sie die Mutter A und entfernen Sie sie.
2. Entfernen Sie das Rad B.
19-mm-Schraubenschlüssel
1582460-I
B
1. Befestigen Sie die neue Hinterradplatte C sowie die
Schrauben, Muttern und Buchsen.
2. Ziehen Sie die Schrauben mit 10 Nm fest.
3. Bringen Sie das Rad B wieder an.
4. Führen Sie diese Schritte für die gegenüberliegende
Seite aus.
4-mm-Innensechskantschlüssel
Hinterräder, 22–24 Zoll
1. Drücken Sie auf den Schnelllösestift D.
2. Entfernen Sie das Hinterrad E.
3. Lösen und entfernen Sie die Mutter und die Schraube
F.
24-mm-Schraubenschlüssel
1. Befestigen Sie die neue Hinterradplatte G sowie die
Schrauben, Muttern und Buchsen.
2. Ziehen Sie die Schrauben mit 10 Nm und die Muttern
mit 40 ± 5 Nm fest.
3. Bringen Sie das Rad E und den Schnelllösestift D
wieder an.
4. Führen Sie diese Schritte für die gegenüberliegende
Seite aus.
•
4-mm-Innensechskantschlüssel
•
24-mm-Schraubenschlüssel
Montage
19
