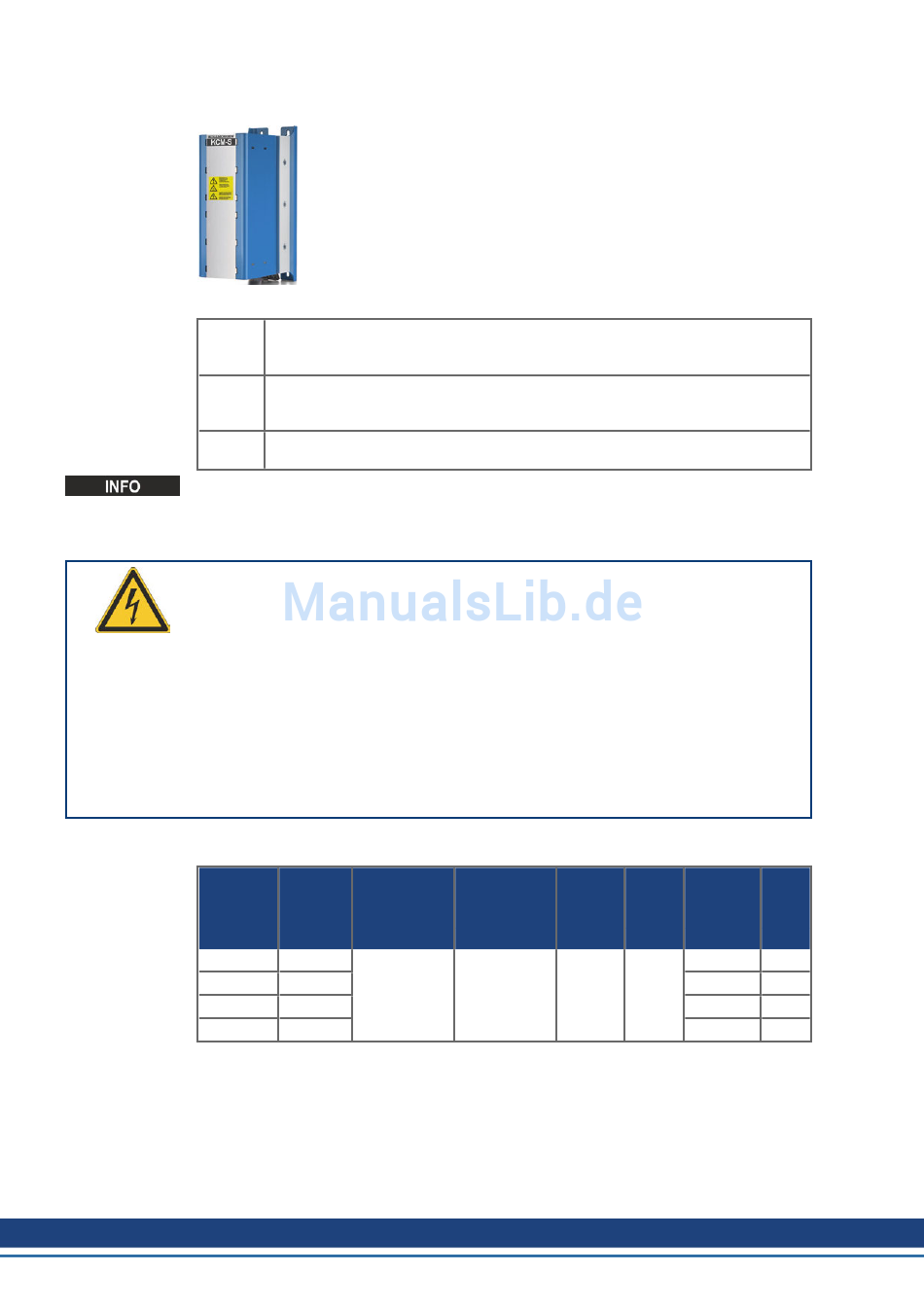

8.9.4 Kondensator Module (X3)

KCM-S
KCM-P
KCM-E
Die KCM Module dürfen nur an AKD Servoverstärkern mit 400/480V Nennspannung und
maximal 24A Nennstrom angeschlossen werden. KCM Module können nicht an AKD-x048
angeschlossen werden. Informationen zu Montage, Installation und Inbetriebnahme finden
Sie in der Betriebsanleitung der KCM Module.
GEFAHR
Zwischenkreisklemmen in Servosystemen führen hohe Gleichspannung
bis zu 900V. Berühren der Klemmen unter Spannung ist lebensgefährlich.
Schalten Sie die Netzspannung ab (freischalten). Sie dürfen nur bei frei-
geschalteter Anlage an den Anschlüssen arbeiten.
Die Selbstentladezeit der Module kann über eine Stunde betragen. Prü-
fen Sie den Ladezustand mit einem für Gleichspannung bis 1000V geeig-
neten Messgerät. Wenn Sie zwischen den Klemmen DC+/DC- oder
gegen Erde eine Spannung größer als 50 V messen, entladen Sie die
Module (siehe (➜ # 113).

8.9.4.1 Technische Daten

Typ
KCM-S200
KCM-P200
KCM-E200
KCM-E400
110 Kollmorgen™ | kdn.kollmorgen.com | November 2015
KCM Module (KOLLMORGEN Capacitor Modules) nehmen kinetische
Energie auf, die der Motor im generatorischen Betrieb erzeugt. Nor-
malerweise wird diese Energie über Bremswiderstände in Verlustleistung
umgesetzt. Die KCM Module speisen die gespeicherte Energie in den
Zwischenkreis zurück, wenn sie benötigt wird.
Montage: siehe regionales Zubehörhandbuch oder KCM Instal-
lationshandbuch.
Abmessungen (HxBxT) : 300x100x201 mm
Spart Energie: Die beim generatorischen Bremsen im Kondensatormodul gespei-
cherte Energie steht für den nächsten Beschleunigungsfall zur Verfügung. Die Ein-
satzspannung des Moduls wird automatisch während der ersten Lastzyklen ermittelt.
Power trotz Netzausfall: Bei Ausfall der Leistungsversorgung stellt das Modul dem Ser-
voverstärker die gespeicherte Energie für ein gesteuertes Stillsetzen des Antriebs zur
Verfügung (nur Leistungsspannung; 24V separat puffern).
Erweiterungsmodul für beide Einsatzzwecke. Erweiterungsmodule sind in zwei Kapa-
zitätsklassen verfügbar.
Speicher- Nenn
Kapazität Versorgungs-
spannung
[Ws] [V DC]
1600
2000
max. 850
2000
4000
Spitzen Leistung Schutz-
Versorgungs-
spannung
[V DC] [kW]
max. 950
(30s in 6 min) 18
Einsatz- Masse
klasse spannung
[V DC] [kg]
ermittelt 6,9
470 6,9
IP20
- 4,1
- 6,2
