AKD Betriebsanleitung | 8 Elektrische Installation
8.12.6 SFD3

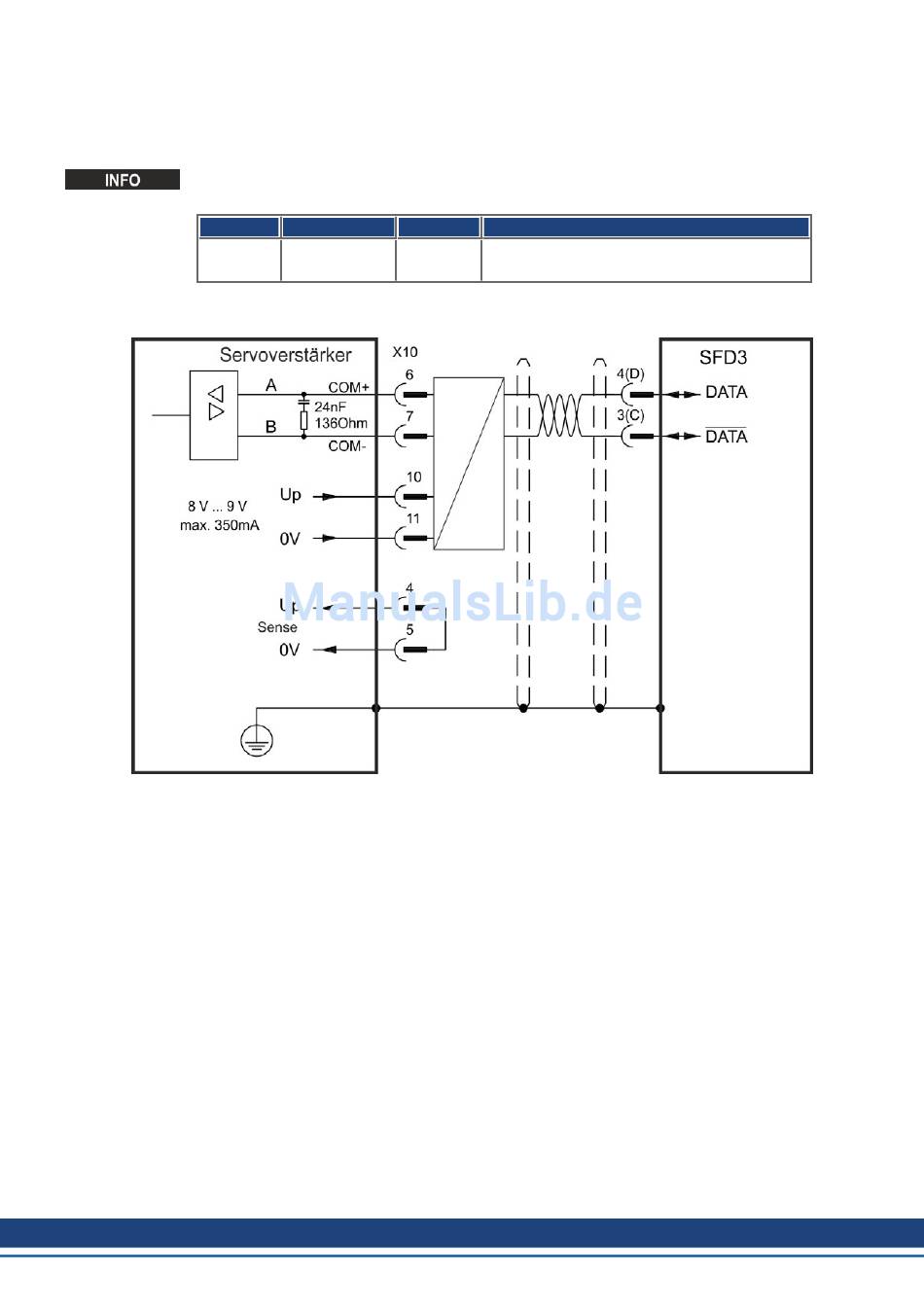

Das folgende Diagramm zeigt den Anschluss des (Zweidraht) Kollmorgen™-Rück-
führsystems SFD3.
SFD3 kann mit einem speziellen Kollmorgen™ Anschlusskabel benutzt werden.
Maximale Kabellänge bis zu 25 m.
SFD3
Die auf der SFD3 Seite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
124
Kollmorgen™ | kdn.kollmorgen.com | November 2015
Typ
FBTYPE
45
Up
8 bis 9 V
nur mit Kollmorgen™ Kabeln
Bemerkungen
ab FW 1.11,
