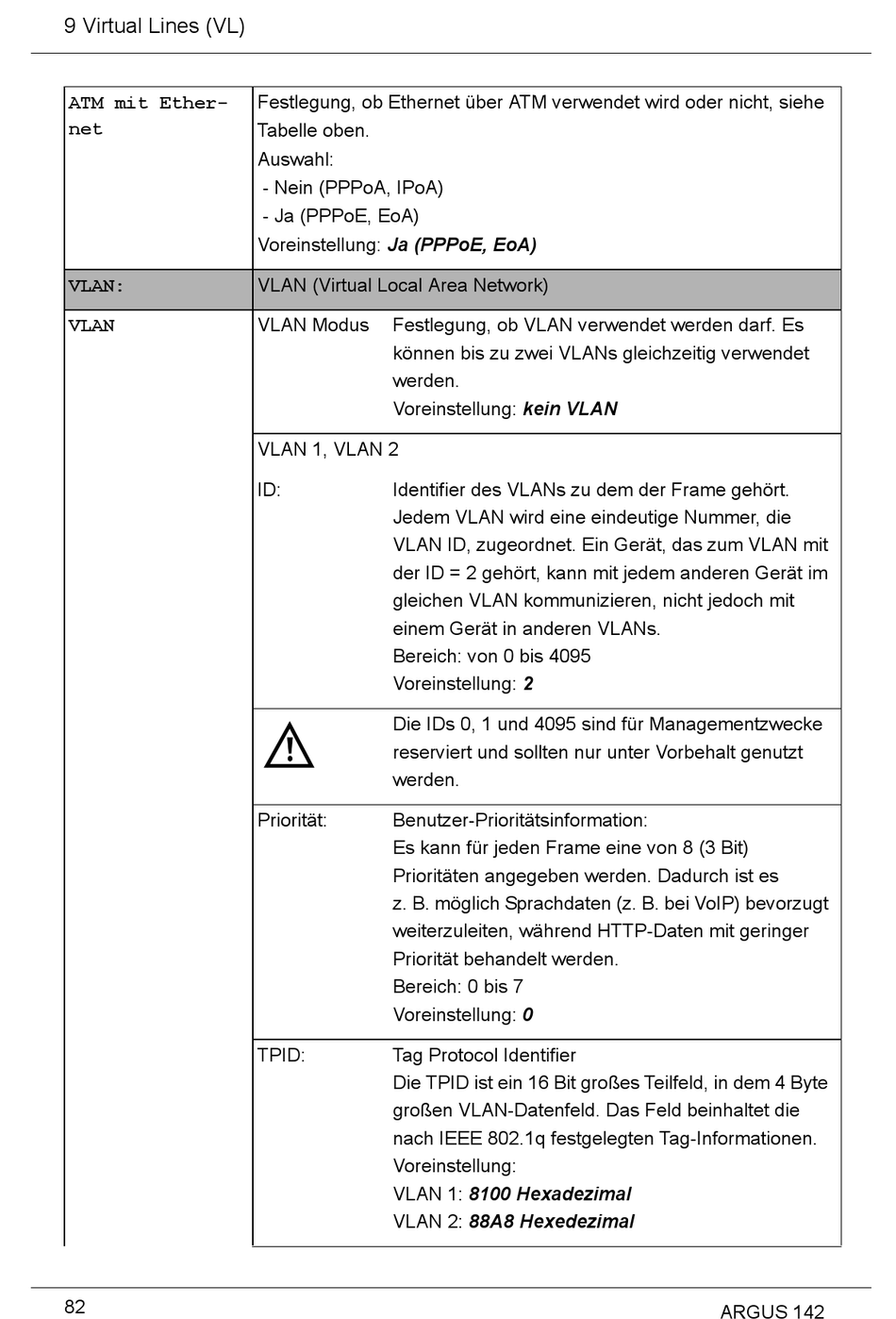

9 Virtual Lines (VL)
ATM mit Ether-
net
VLAN:
VLAN
82
Festlegung, ob Ethernet über ATM verwendet wird oder nicht, siehe
Tabelle oben.
Auswahl: 
- Nein (PPPoA, IPoA)
- Ja (PPPoE, EoA)
Voreinstellung: Ja (PPPoE, EoA)
VLAN (Virtual Local Area Network)
VLAN Modus Festlegung, ob VLAN verwendet werden darf. Es
können bis zu zwei VLANs gleichzeitig verwendet
werden.
Voreinstellung: kein VLAN
VLAN 1, VLAN 2
ID: Identifier des VLANs zu dem der Frame gehört.
Jedem VLAN wird eine eindeutige Nummer, die
VLAN ID, zugeordnet. Ein Gerät, das zum VLAN mit
der ID = 2 gehört, kann mit jedem anderen Gerät im
gleichen VLAN kommunizieren, nicht jedoch mit
einem Gerät in anderen VLANs.
Bereich: von 0 bis 4095
Voreinstellung: 2
Die IDs 0, 1 und 4095 sind für Managementzwecke
reserviert und sollten nur unter Vorbehalt genutzt
werden.
Priorität: Benutzer-Prioritätsinformation:
Es kann für jeden Frame eine von 8 (3 Bit)
Prioritäten angegeben werden. Dadurch ist es 
z. B. möglich Sprachdaten (z. B. bei VoIP) bevorzugt
weiterzuleiten, während HTTP-Daten mit geringer
Priorität behandelt werden.
Bereich: 0 bis 7
Voreinstellung: 0
TPID: Tag Protocol Identifier
Die TPID ist ein 16 Bit großes Teilfeld, in dem 4 Byte
großen VLAN-Datenfeld. Das Feld beinhaltet die
nach IEEE 802.1q festgelegten Tag-Informationen.
Voreinstellung:
VLAN 1: 8100 Hexadezimal
VLAN 2: 88A8 Hexedezimal

ARGUS 142
