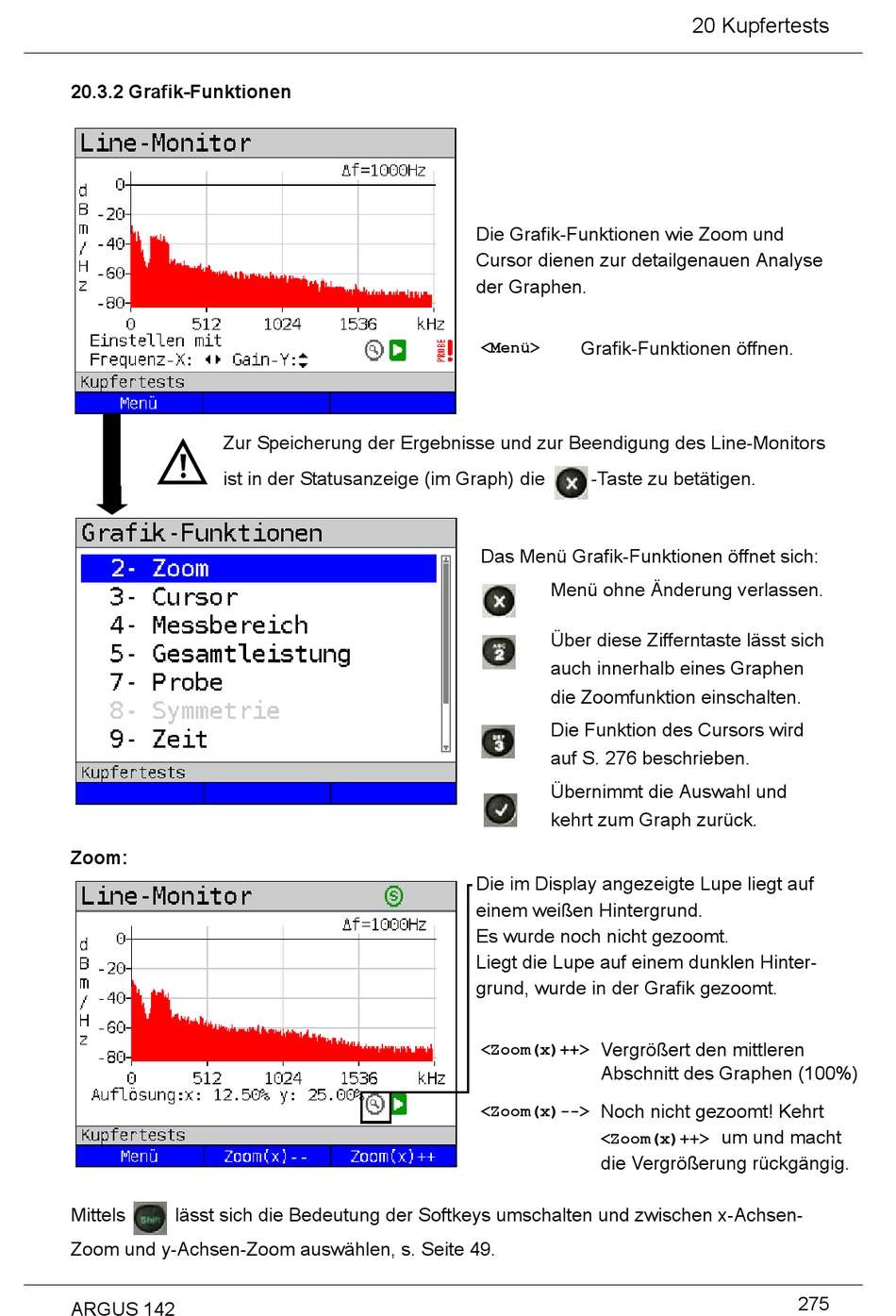

20.3.2 Grafik-Funktionen

Zur Speicherung der Ergebnisse und zur Beendigung des Line-Monitors
ist in der Statusanzeige (im Graph) die
Zoom:
Mittels lässt sich die Bedeutung der Softkeys umschalten und zwischen x-Achsen-
Zoom und y-Achsen-Zoom auswählen, s. Seite 49.
ARGUS 142




Die Grafik-Funktionen wie Zoom und 
Cursor dienen zur detailgenauen Analyse
der Graphen.

Grafik-Funktionen öffnen.
<Menü>

-Taste zu betätigen.

Das Menü Grafik-Funktionen öffnet sich:
Menü ohne Änderung verlassen.
Über diese Zifferntaste lässt sich
auch innerhalb eines Graphen
die Zoomfunktion einschalten.
Die Funktion des Cursors wird
auf S. 276 beschrieben.
Übernimmt die Auswahl und
kehrt zum Graph zurück.
Die im Display angezeigte Lupe liegt auf
einem weißen Hintergrund. 
Es wurde noch nicht gezoomt.
Liegt die Lupe auf einem dunklen Hinter-
grund, wurde in der Grafik gezoomt.
Vergrößert den mittleren
<Zoom(x)++>
Abschnitt des Graphen (100%)
Noch nicht gezoomt! Kehrt
<Zoom(x)-->
<Zoom(x)++>
die Vergrößerung rückgängig.
20 Kupfertests
um und macht
