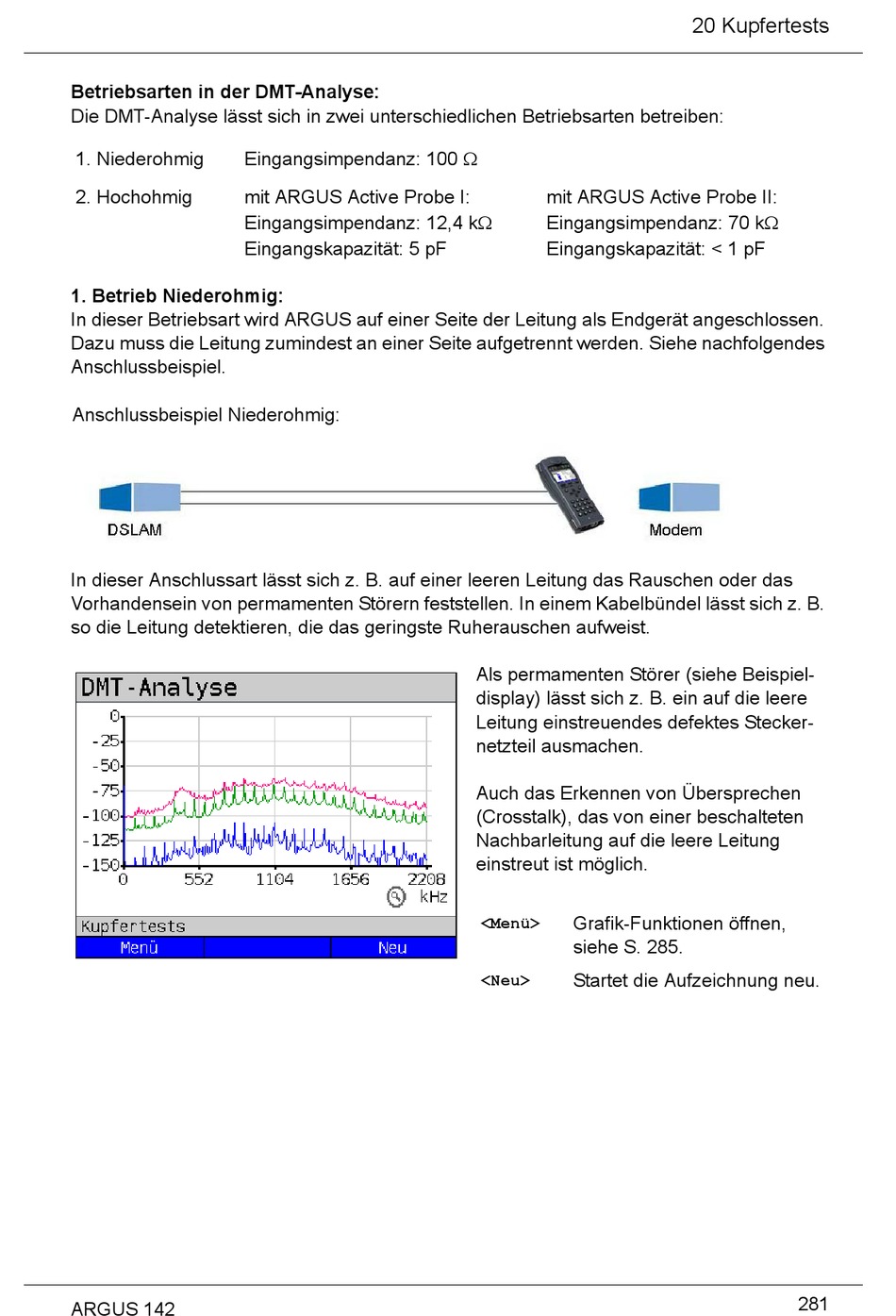

Betriebsarten in der DMT-Analyse:
Die DMT-Analyse lässt sich in zwei unterschiedlichen Betriebsarten betreiben:
1. Niederohmig
2. Hochohmig
1. Betrieb Niederohmig:
In dieser Betriebsart wird ARGUS auf einer Seite der Leitung als Endgerät angeschlossen.
Dazu muss die Leitung zumindest an einer Seite aufgetrennt werden. Siehe nachfolgendes
Anschlussbeispiel.
Anschlussbeispiel Niederohmig:
In dieser Anschlussart lässt sich z. B. auf einer leeren Leitung das Rauschen oder das
Vorhandensein von permamenten Störern feststellen. In einem Kabelbündel lässt sich z. B.
so die Leitung detektieren, die das geringste Ruherauschen aufweist. 
ARGUS 142
Eingangsimpendanz: 100 
mit ARGUS Active Probe I: 
Eingangsimpendanz: 12,4 k
Eingangskapazität: 5 pF
mit ARGUS Active Probe II: 
Eingangsimpendanz: 70 k
Eingangskapazität: < 1 pF
Als permamenten Störer (siehe Beispiel-
display) lässt sich z. B. ein auf die leere
Leitung einstreuendes defektes Stecker-
netzteil ausmachen. 
Auch das Erkennen von Übersprechen
(Crosstalk), das von einer beschalteten
Nachbarleitung auf die leere Leitung 
einstreut ist möglich.
Grafik-Funktionen öffnen,
<Menü>
siehe S. 285.
Startet die Aufzeichnung neu.
<Neu>
20 Kupfertests
281
