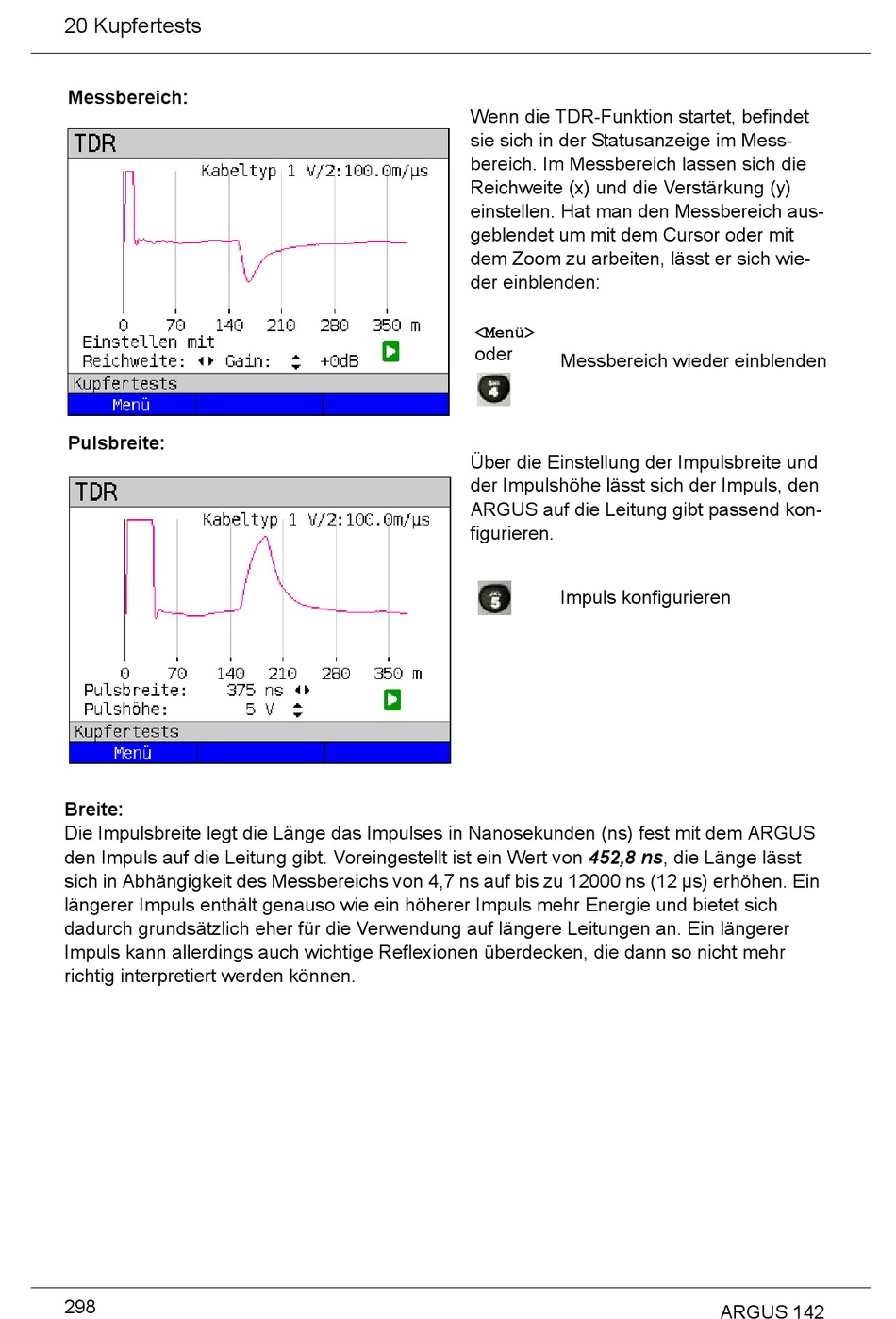

Intec ARGUS 142 Handbuch Seite 298

20 Kupfertests
Messbereich:
Pulsbreite:
Breite:
Die Impulsbreite legt die Länge das Impulses in Nanosekunden (ns) fest mit dem ARGUS
den Impuls auf die Leitung gibt. Voreingestellt ist ein Wert von 452,8 ns, die Länge lässt
sich in Abhängigkeit des Messbereichs von 4,7 ns auf bis zu 12000 ns (12 μs) erhöhen. Ein
längerer Impuls enthält genauso wie ein höherer Impuls mehr Energie und bietet sich
dadurch grundsätzlich eher für die Verwendung auf längere Leitungen an. Ein längerer
Impuls kann allerdings auch wichtige Reflexionen überdecken, die dann so nicht mehr 
richtig interpretiert werden können.
298

Wenn die TDR-Funktion startet, befindet
sie sich in der Statusanzeige im Mess-
bereich. Im Messbereich lassen sich die
Reichweite (x) und die Verstärkung (y)
einstellen. Hat man den Messbereich aus-
geblendet um mit dem Cursor oder mit
dem Zoom zu arbeiten, lässt er sich wie-
der einblenden:

<Menü>
oder
Messbereich wieder einblenden

Über die Einstellung der Impulsbreite und
der Impulshöhe lässt sich der Impuls, den
ARGUS auf die Leitung gibt passend kon-
figurieren.

Impuls konfigurieren







