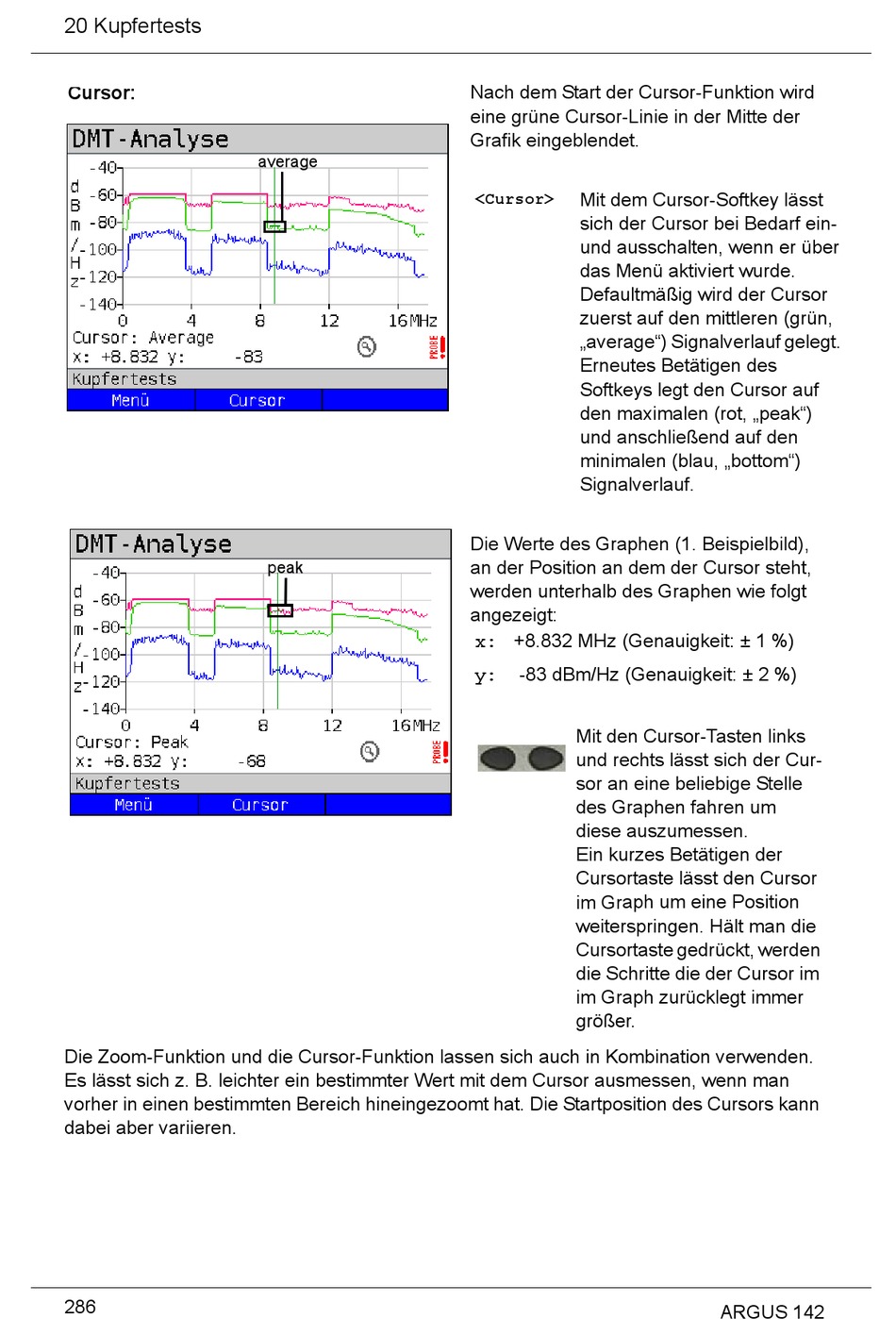

Intec ARGUS 142 Handbuch Seite 286

20 Kupfertests
Cursor:
Die Zoom-Funktion und die Cursor-Funktion lassen sich auch in Kombination verwenden.
Es lässt sich z. B. leichter ein bestimmter Wert mit dem Cursor ausmessen, wenn man
vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann
dabei aber variieren.
286
average
peak
Nach dem Start der Cursor-Funktion wird
eine grüne Cursor-Linie in der Mitte der
Grafik eingeblendet.

Mit dem Cursor-Softkey lässt
<Cursor>
sich der Cursor bei Bedarf ein-
und ausschalten, wenn er über
das Menü aktiviert wurde.
Defaultmäßig wird der Cursor
zuerst auf den mittleren (grün,
„average") Signalverlauf gelegt.
Erneutes Betätigen des
Softkeys legt den Cursor auf
den maximalen (rot, „peak")
und anschließend auf den
minimalen (blau, „bottom")
Signalverlauf.

Die Werte des Graphen (1. Beispielbild),
an der Position an dem der Cursor steht,
werden unterhalb des Graphen wie folgt

angezeigt:
+8.832 MHz (Genauigkeit: ± 1 %)
x:
-83 dBm/Hz (Genauigkeit: ± 2 %)
y:
Mit den Cursor-Tasten links
und rechts lässt sich der Cur-
sor an eine beliebige Stelle
des Graphen fahren um
diese auszumessen. 
Ein kurzes Betätigen der 
Cursortaste lässt den Cursor
im Graph um eine Position
weiterspringen. Hält man die
Cursortaste gedrückt, werden
die Schritte die der Cursor im
im Graph zurücklegt immer
größer.
ARGUS 142
