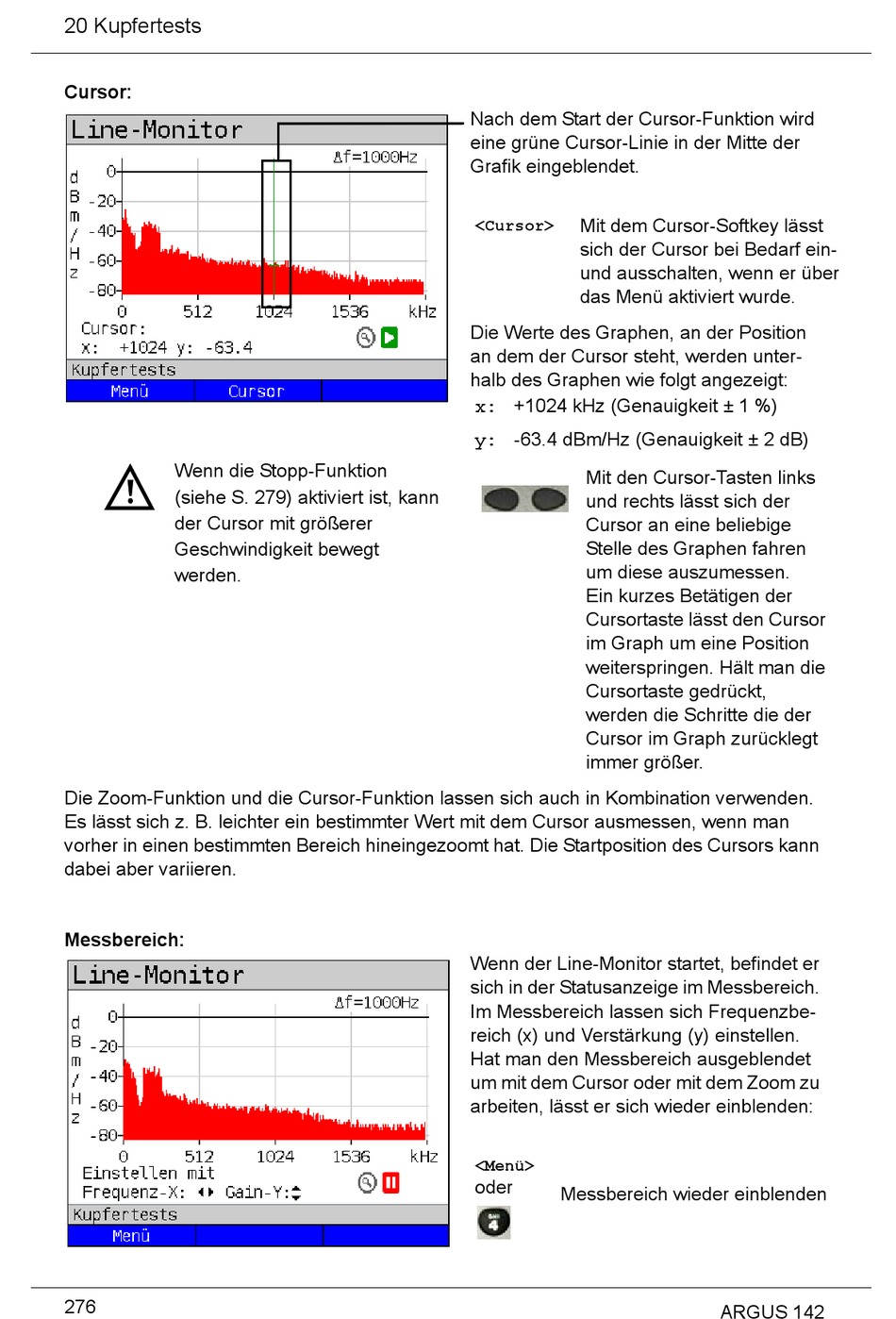

Intec ARGUS 142 Handbuch Seite 276

20 Kupfertests
Cursor:
Wenn die Stopp-Funktion 
(siehe S. 279) aktiviert ist, kann
der Cursor mit größerer
Geschwindigkeit bewegt
werden.
Die Zoom-Funktion und die Cursor-Funktion lassen sich auch in Kombination verwenden.
Es lässt sich z. B. leichter ein bestimmter Wert mit dem Cursor ausmessen, wenn man
vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann
dabei aber variieren.


Messbereich:
276
Nach dem Start der Cursor-Funktion wird
eine grüne Cursor-Linie in der Mitte der
Grafik eingeblendet.

Mit dem Cursor-Softkey lässt
<Cursor>
sich der Cursor bei Bedarf ein-
und ausschalten, wenn er über
das Menü aktiviert wurde.
Die Werte des Graphen, an der Position
an dem der Cursor steht, werden unter-
halb des Graphen wie folgt angezeigt:
+1024 kHz (Genauigkeit ± 1 %)
x:
-63.4 dBm/Hz (Genauigkeit ± 2 dB)
y:
Mit den Cursor-Tasten links 
und rechts lässt sich der
Cursor an eine beliebige
Stelle des Graphen fahren
um diese auszumessen.
Ein kurzes Betätigen der
Cursortaste lässt den Cursor
im Graph um eine Position
weiterspringen. Hält man die
Cursortaste gedrückt,
werden die Schritte die der
Cursor im Graph zurücklegt
immer größer.
Wenn der Line-Monitor startet, befindet er
sich in der Statusanzeige im Messbereich.
Im Messbereich lassen sich Frequenzbe-
reich (x) und Verstärkung (y) einstellen.
Hat man den Messbereich ausgeblendet
um mit dem Cursor oder mit dem Zoom zu
arbeiten, lässt er sich wieder einblenden:

<Menü>
oder
Messbereich wieder einblenden

ARGUS 142
