20 Kupfertests

20.5 Active Probe

Die ARGUS Active Probe ist ein aktiver hochohmige Tastkopf mit dem man sich passiv auf
eine bestehende Verbindung aufschalten kann ohne diese zu stören.

Trotz der Hochohmigkeit der Probe kann es zum Aufschaltzeitpunkt zu
kurzzeitigen Verbindungsabbrüchen bei bestehenden Kommunikations-
verbindungen kommen.

Die ARGUS Active Probe II ist zur Verwendung mit dem ARGUS-Line-Monitor under der
DMT-Analyse ausgelegt. Der hochohmige Line-Monitor (Eingangsimpendanz 3,6 kund
die niederohmige DMT-Analyse lassen sich auch ohne den Einsatz der ARGUS Active
Probe II verwenden (siehe Seite 275).

20.5.1 Active Probe II

Die ARGUS Active Probe II hat folgende technische Eigenschaften:
- Eingangsimpedanz: 70 k
- Eingangskapazität: < 1 pF
- Frequenzbereich: 10 kHz bis 30 MHz (± 1,5 dB)
- Dämpfung symmetrisch: 14,5 dB
- 2 x 4 mm Bananensteckeranschlussbuchsen (Abstand 12 mm)
- Datenübermittlung zum ARGUS via RJ45-Anschlusskabel (Pins 4/5)
- Speisespannung: 5 V via ARGUS-USB-Host-Schnittstelle und USB-Kabel
Die Active Probe II lässt sich in den Betriebsarten „symmetrisch" und „asymmetrisch"
betreiben. Mittels Hotkey
umgeschaltet werden. Anwendungsbeispiel, siehe S. 278, Line-Monitor.


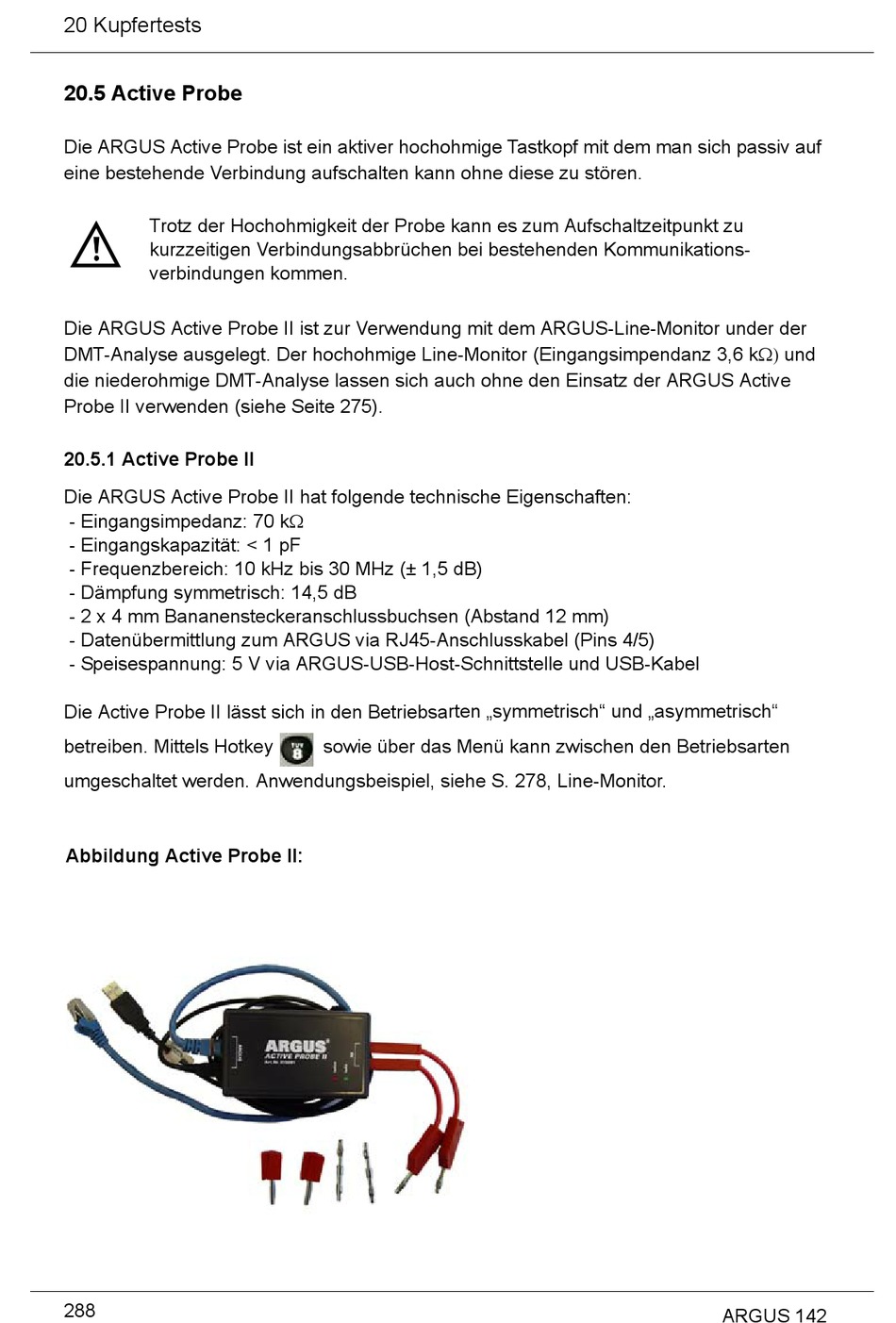

Abbildung Active Probe II:
288
sowie über das Menü kann zwischen den Betriebsarten
