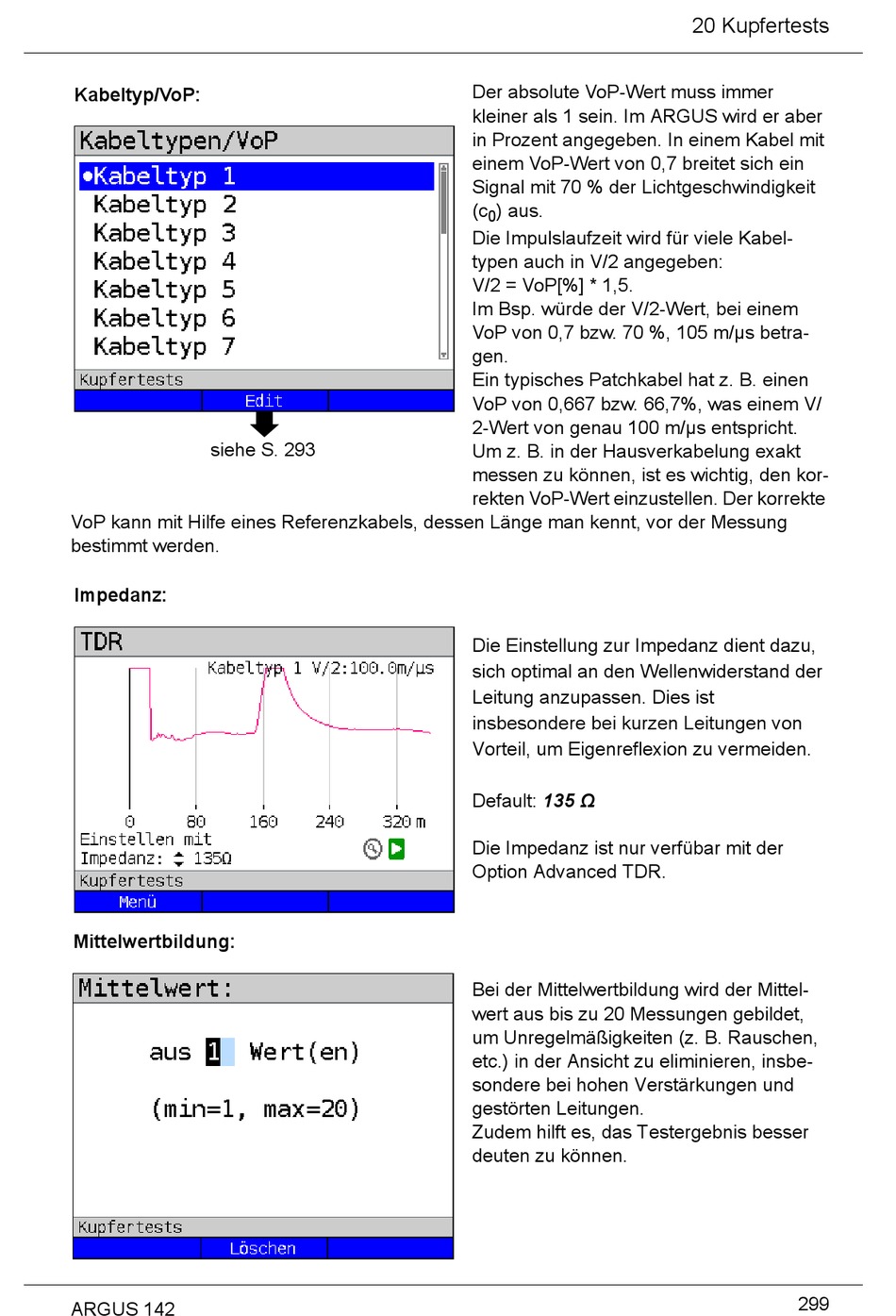

Mittelwertbildung - Intec Argus 142 Handbuch

Kabeltyp/VoP:
siehe S. 293
VoP kann mit Hilfe eines Referenzkabels, dessen Länge man kennt, vor der Messung
bestimmt werden.
Impedanz:

Mittelwertbildung:

ARGUS 142
Der absolute VoP-Wert muss immer
kleiner als 1 sein. Im ARGUS wird er aber
in Prozent angegeben. In einem Kabel mit
einem VoP-Wert von 0,7 breitet sich ein
Signal mit 70 % der Lichtgeschwindigkeit
) aus. 
(c
0
Die Impulslaufzeit wird für viele Kabel-
typen auch in V/2 angegeben: 
V/2 = VoP[%] * 1,5. 
Im Bsp. würde der V/2-Wert, bei einem
VoP von 0,7 bzw. 70 %, 105 m/µs betra-
gen. 
Ein typisches Patchkabel hat z. B. einen
VoP von 0,667 bzw. 66,7%, was einem V/
2-Wert von genau 100 m/µs entspricht.
Um z. B. in der Hausverkabelung exakt
messen zu können, ist es wichtig, den kor-
rekten VoP-Wert einzustellen. Der korrekte
Die Einstellung zur Impedanz dient dazu,
sich optimal an den Wellenwiderstand der
Leitung anzupassen. Dies ist
insbesondere bei kurzen Leitungen von
Vorteil, um Eigenreflexion zu vermeiden.
Default: 135 Ω
Die Impedanz ist nur verfübar mit der
Option Advanced TDR.
Bei der Mittelwertbildung wird der Mittel-
wert aus bis zu 20 Messungen gebildet,
um Unregelmäßigkeiten (z. B. Rauschen,
etc.) in der Ansicht zu eliminieren, insbe-
sondere bei hohen Verstärkungen und
gestörten Leitungen.
Zudem hilft es, das Testergebnis besser
deuten zu können.
20 Kupfertests
299
