7 Betrieb am xDSL-Anschluss

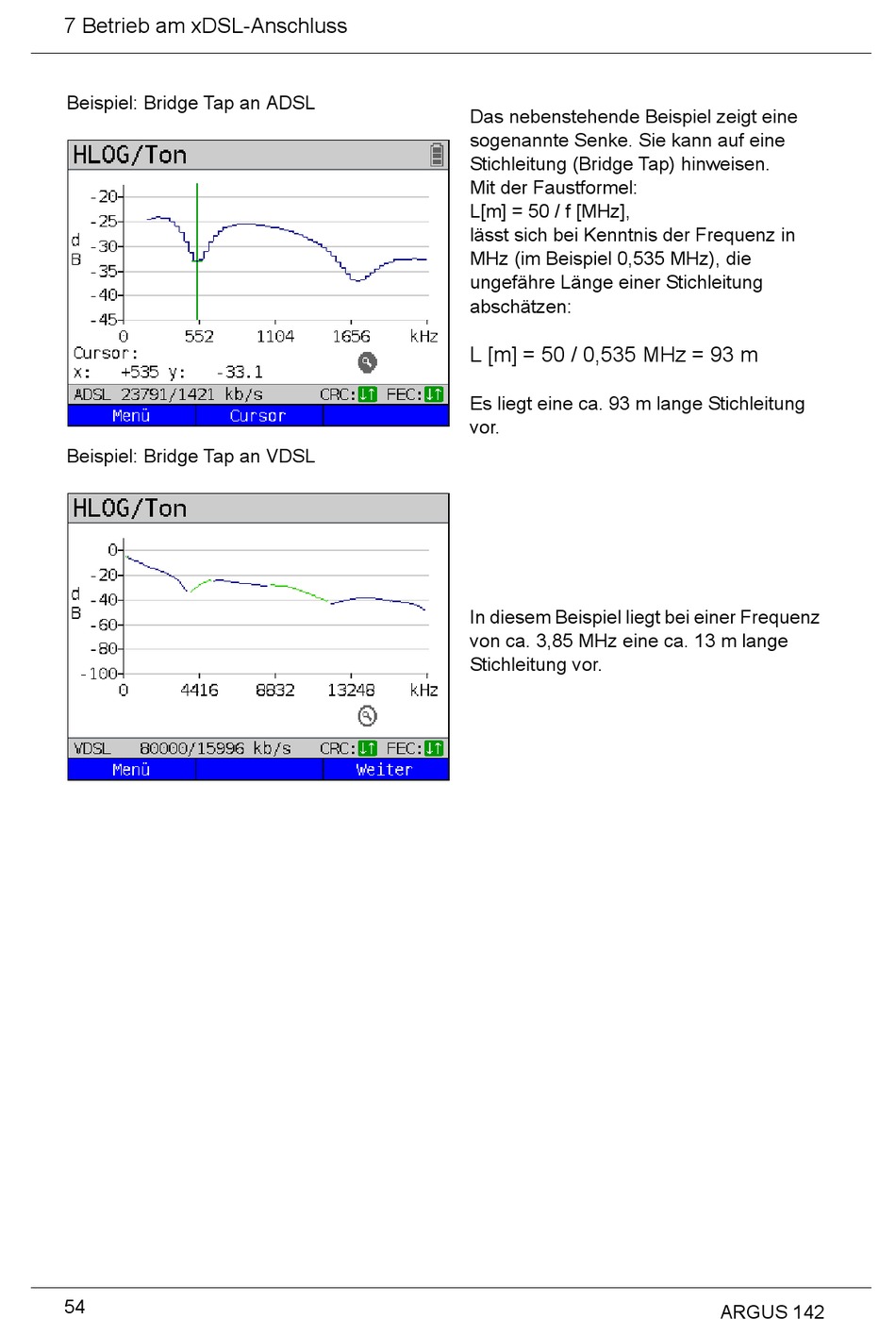

Beispiel: Bridge Tap an ADSL
Beispiel: Bridge Tap an VDSL
54

Das nebenstehende Beispiel zeigt eine
sogenannte Senke. Sie kann auf eine
Stichleitung (Bridge Tap) hinweisen.
Mit der Faustformel:
L[m] = 50 / f [MHz],
lässt sich bei Kenntnis der Frequenz in
MHz (im Beispiel 0,535 MHz), die
ungefähre Länge einer Stichleitung
abschätzen:

L [m] = 50 / 0,535 MHz = 93 m 

Es liegt eine ca. 93 m lange Stichleitung
vor.
In diesem Beispiel liegt bei einer Frequenz
von ca. 3,85 MHz eine ca. 13 m lange
Stichleitung vor.
