7 Betrieb am xDSL-Anschluss
Fortsetzung auf
nächster Seite
48



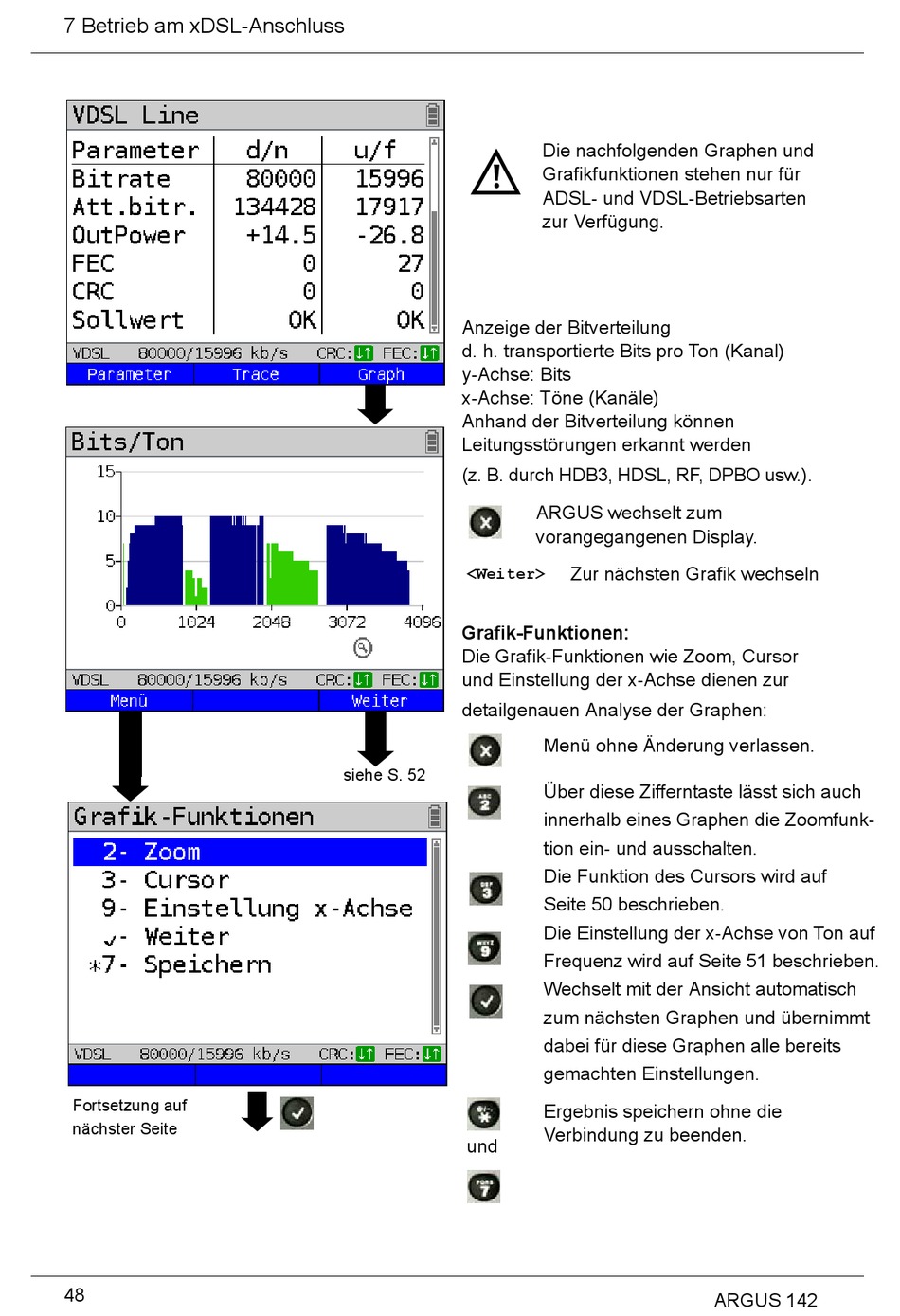

Anzeige der Bitverteilung
d. h. transportierte Bits pro Ton (Kanal)
y-Achse: Bits
x-Achse: Töne (Kanäle)
Anhand der Bitverteilung können
Leitungsstörungen erkannt werden 
(z. B. durch HDB3, HDSL, RF, DPBO usw.).
<Weiter>
Grafik-Funktionen:
Die Grafik-Funktionen wie Zoom, Cursor
und Einstellung der x-Achse dienen zur
detailgenauen Analyse der Graphen:
siehe S. 52
und
Die nachfolgenden Graphen und
Grafikfunktionen stehen nur für
ADSL- und VDSL-Betriebsarten
zur Verfügung.
ARGUS wechselt zum
vorangegangenen Display.
Zur nächsten Grafik wechseln
Menü ohne Änderung verlassen.
Über diese Zifferntaste lässt sich auch
innerhalb eines Graphen die Zoomfunk-
tion ein- und ausschalten.
Die Funktion des Cursors wird auf
Seite 50 beschrieben.
Die Einstellung der x-Achse von Ton auf
Frequenz wird auf Seite 51 beschrieben.
Wechselt mit der Ansicht automatisch
zum nächsten Graphen und übernimmt
dabei für diese Graphen alle bereits
gemachten Einstellungen.
Ergebnis speichern ohne die
Verbindung zu beenden.
