ARGUS 142

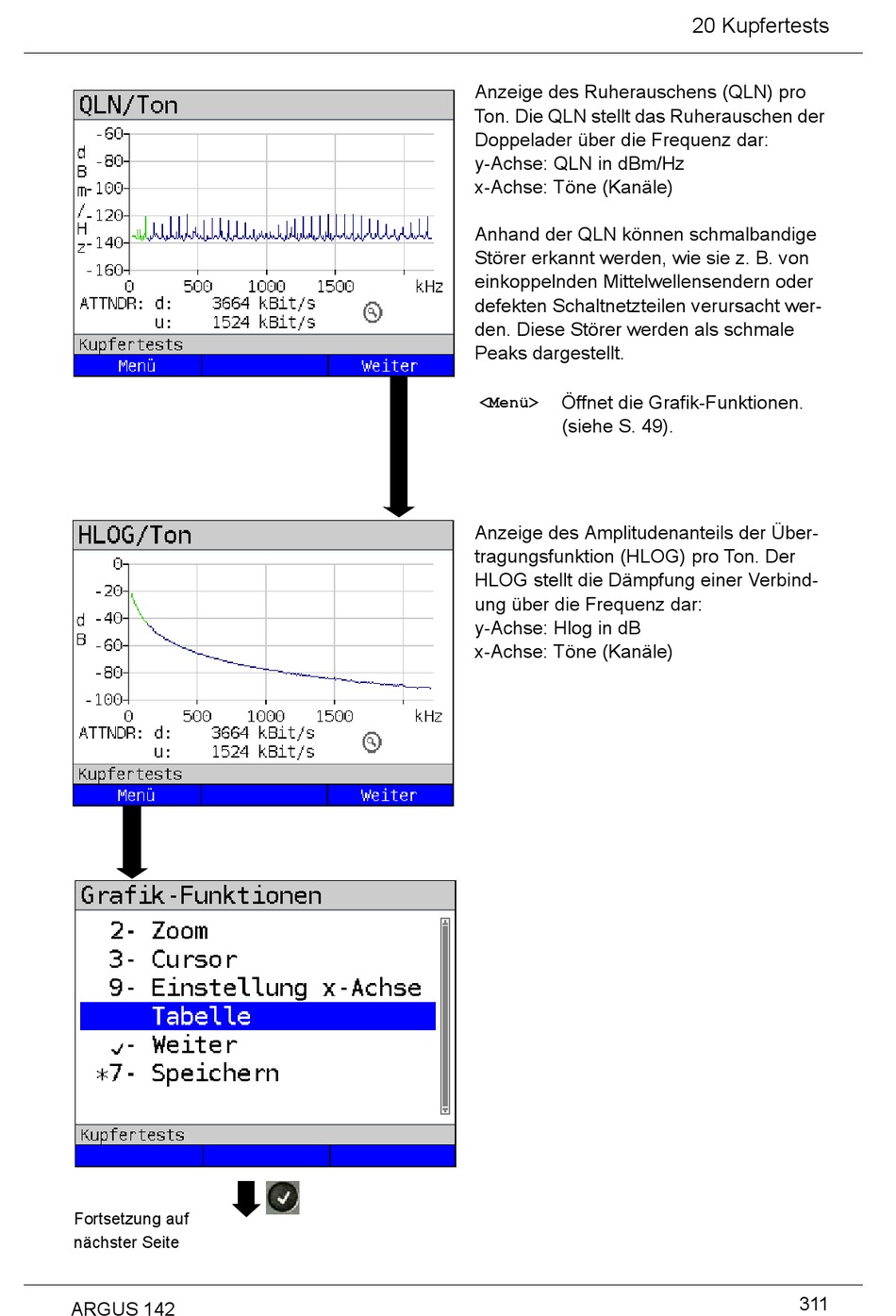

Anzeige des Ruherauschens (QLN) pro
Ton. Die QLN stellt das Ruherauschen der
Doppelader über die Frequenz dar:
y-Achse: QLN in dBm/Hz
x-Achse: Töne (Kanäle)

Anhand der QLN können schmalbandige
Störer erkannt werden, wie sie z. B. von
einkoppelnden Mittelwellensendern oder
defekten Schaltnetzteilen verursacht wer-
den. Diese Störer werden als schmale
Peaks dargestellt.

Öffnet die Grafik-Funktionen.
<Menü>
(siehe S. 49).



Anzeige des Amplitudenanteils der Über-
tragungsfunktion (HLOG) pro Ton. Der
HLOG stellt die Dämpfung einer Verbind-
ung über die Frequenz dar:
y-Achse: Hlog in dB
x-Achse: Töne (Kanäle)
