7 Betrieb am xDSL-Anschluss
Weitere Ergebnisgrafiken
Fortsetzung auf
nächster Seite
52











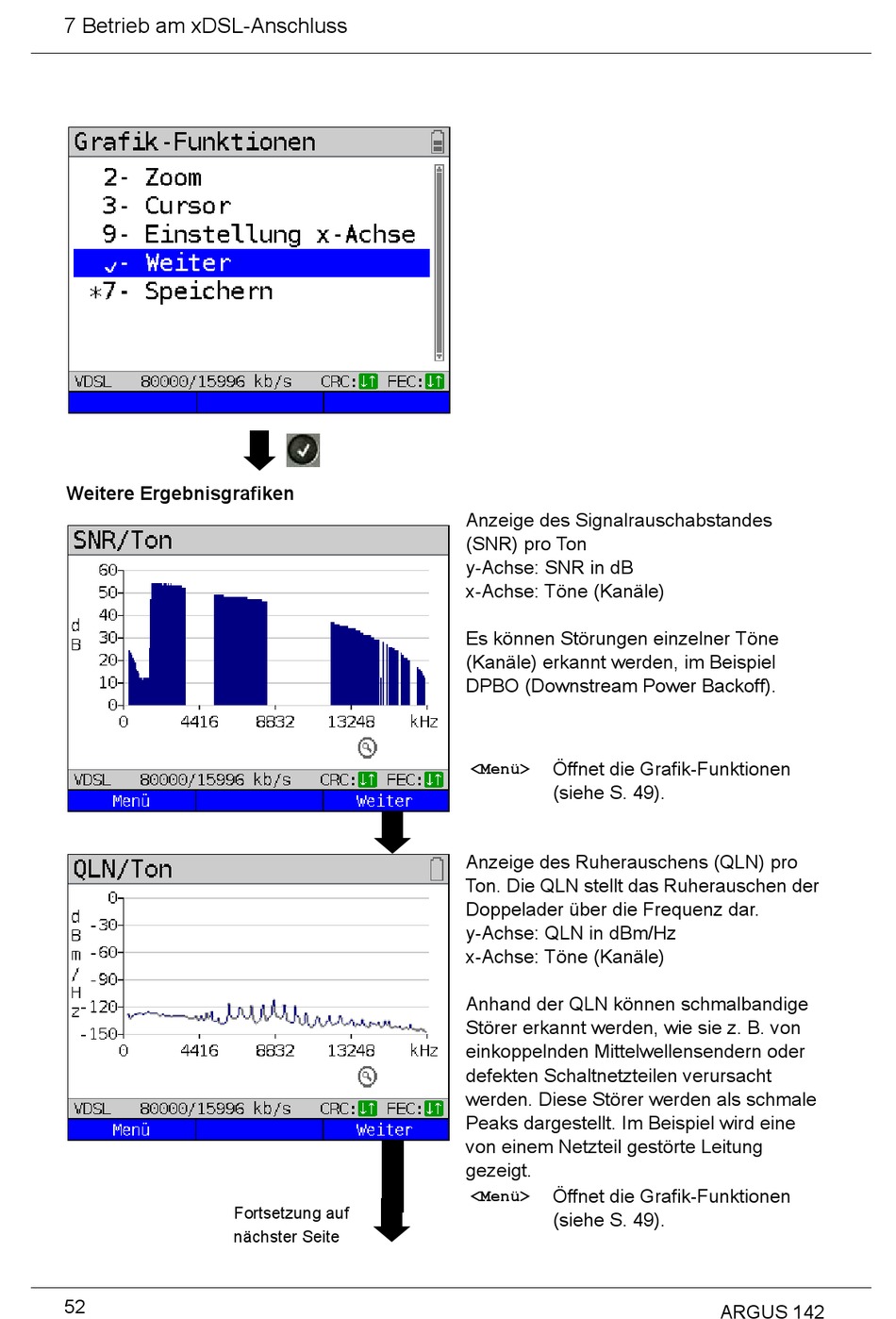

Anzeige des Signalrauschabstandes
(SNR) pro Ton
y-Achse: SNR in dB
x-Achse: Töne (Kanäle)

Es können Störungen einzelner Töne
(Kanäle) erkannt werden, im Beispiel
DPBO (Downstream Power Backoff).


Öffnet die Grafik-Funktionen
<Menü>
(siehe S. 49).

Anzeige des Ruherauschens (QLN) pro
Ton. Die QLN stellt das Ruherauschen der
Doppelader über die Frequenz dar.
y-Achse: QLN in dBm/Hz
x-Achse: Töne (Kanäle)

Anhand der QLN können schmalbandige
Störer erkannt werden, wie sie z. B. von
einkoppelnden Mittelwellensendern oder
defekten Schaltnetzteilen verursacht
werden. Diese Störer werden als schmale
Peaks dargestellt. Im Beispiel wird eine
von einem Netzteil gestörte Leitung
gezeigt.
Öffnet die Grafik-Funktionen
<Menü>
(siehe S. 49).
