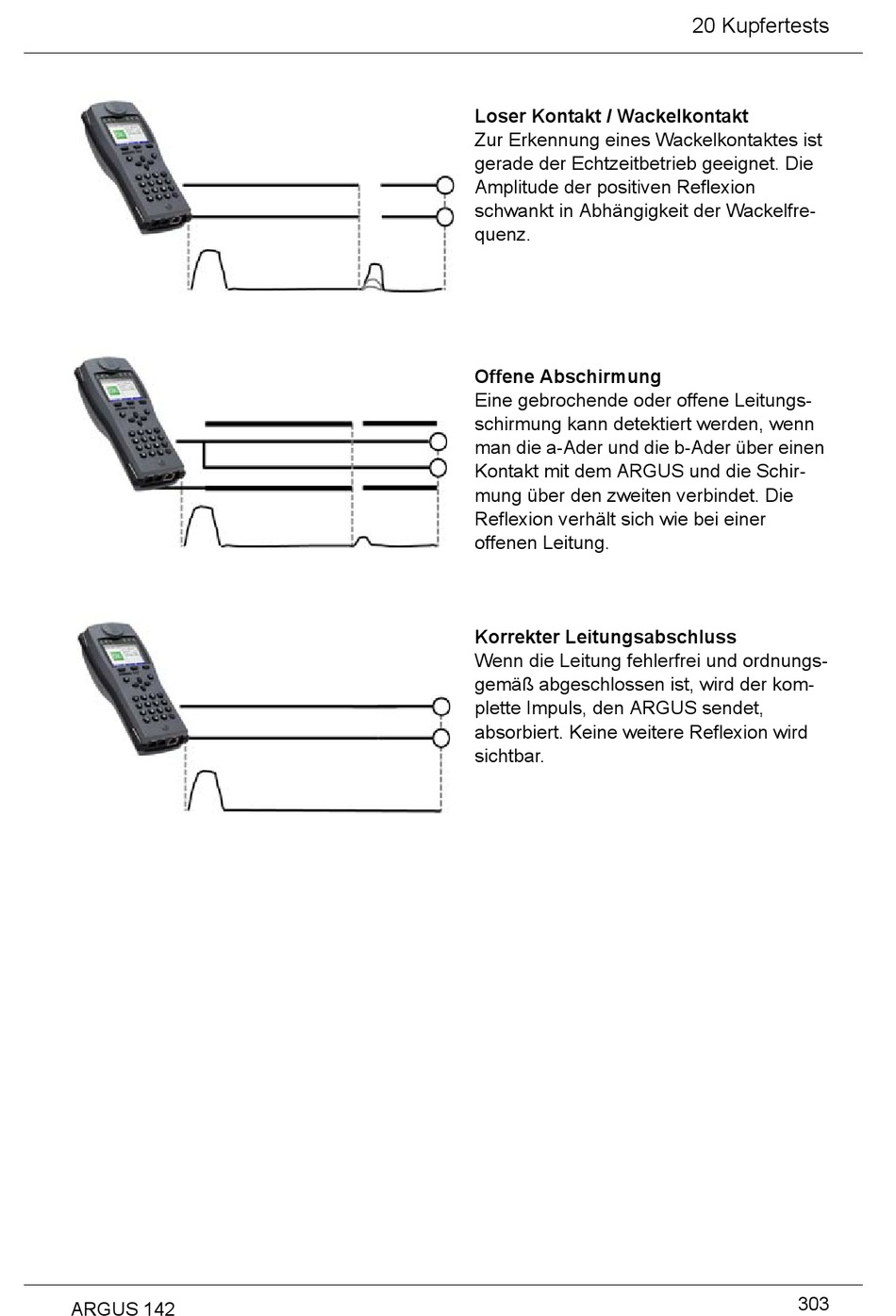

Intec ARGUS 142 Handbuch Seite 303

20 Kupfertests

Loser Kontakt / Wackelkontakt
Zur Erkennung eines Wackelkontaktes ist
gerade der Echtzeitbetrieb geeignet. Die
Amplitude der positiven Reflexion
schwankt in Abhängigkeit der Wackelfre-
quenz. 





Offene Abschirmung
Eine gebrochende oder offene Leitungs-
schirmung kann detektiert werden, wenn
man die a-Ader und die b-Ader über einen
Kontakt mit dem ARGUS und die Schir-
mung über den zweiten verbindet. Die
Reflexion verhält sich wie bei einer
offenen Leitung.



Korrekter Leitungsabschluss
Wenn die Leitung fehlerfrei und ordnungs-
gemäß abgeschlossen ist, wird der kom-
plette Impuls, den ARGUS sendet,
absorbiert. Keine weitere Reflexion wird
sichtbar.
303
ARGUS 142
