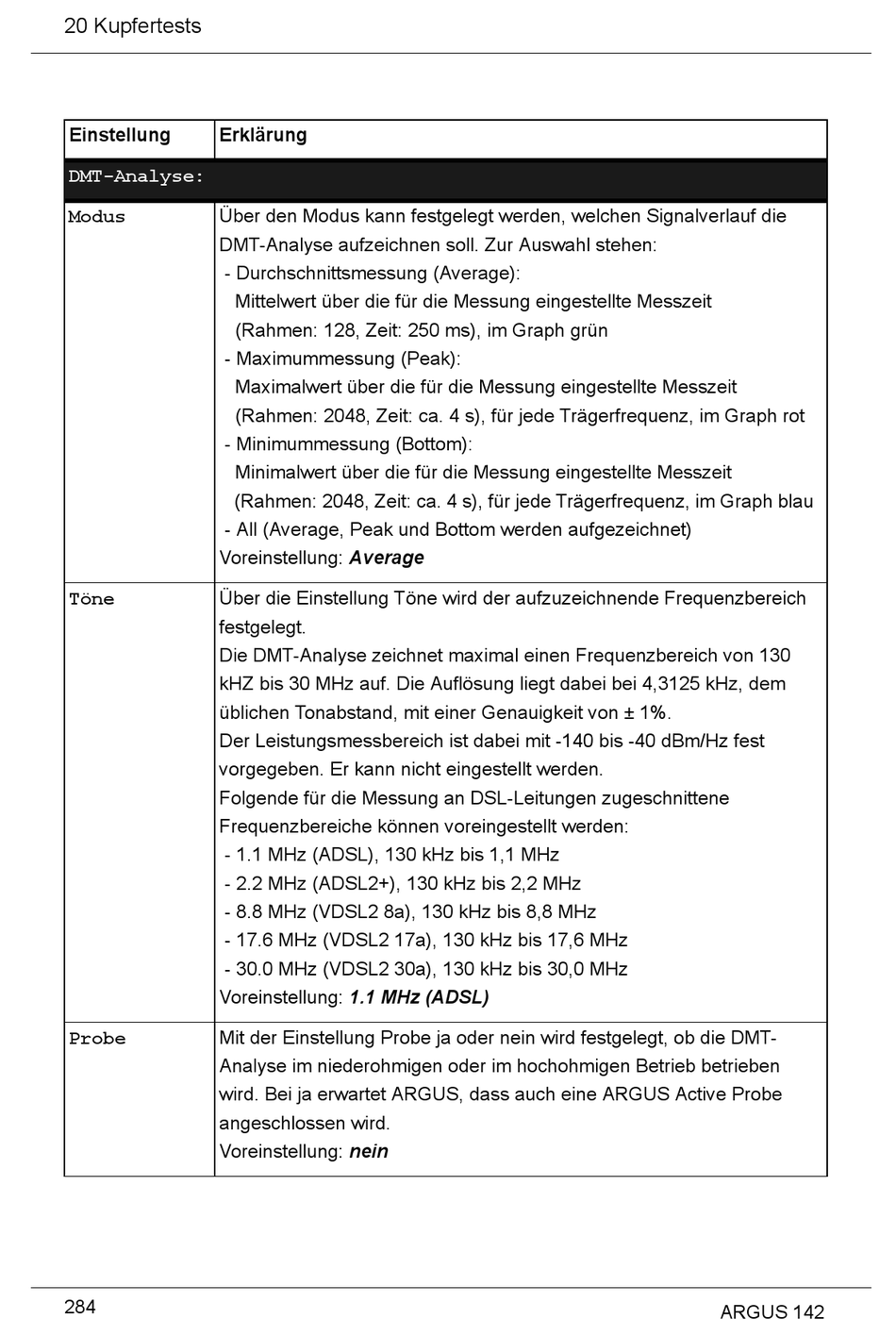

20 Kupfertests

Einstellung

Erklärung
DMT-Analyse:
Über den Modus kann festgelegt werden, welchen Signalverlauf die
Modus
DMT-Analyse aufzeichnen soll. Zur Auswahl stehen:
- Durchschnittsmessung (Average): 
- Maximummessung (Peak): 
- Minimummessung (Bottom):
(Rahmen: 2048, Zeit: ca. 4 s), für jede Trägerfrequenz, im Graph blau 
- All (Average, Peak und Bottom werden aufgezeichnet)
Voreinstellung: Average
Über die Einstellung Töne wird der aufzuzeichnende Frequenzbereich
Töne
festgelegt. 
Die DMT-Analyse zeichnet maximal einen Frequenzbereich von 130
kHZ bis 30 MHz auf. Die Auflösung liegt dabei bei 4,3125 kHz, dem
üblichen Tonabstand, mit einer Genauigkeit von ± 1%.
Der Leistungsmessbereich ist dabei mit -140 bis -40 dBm/Hz fest
vorgegeben. Er kann nicht eingestellt werden.
Folgende für die Messung an DSL-Leitungen zugeschnittene
Frequenzbereiche können voreingestellt werden:
- 1.1 MHz (ADSL), 130 kHz bis 1,1 MHz
- 2.2 MHz (ADSL2+), 130 kHz bis 2,2 MHz
- 8.8 MHz (VDSL2 8a), 130 kHz bis 8,8 MHz
- 17.6 MHz (VDSL2 17a), 130 kHz bis 17,6 MHz
- 30.0 MHz (VDSL2 30a), 130 kHz bis 30,0 MHz
Voreinstellung: 1.1 MHz (ADSL)
Mit der Einstellung Probe ja oder nein wird festgelegt, ob die DMT-
Probe
Analyse im niederohmigen oder im hochohmigen Betrieb betrieben
wird. Bei ja erwartet ARGUS, dass auch eine ARGUS Active Probe
angeschlossen wird.
Voreinstellung: nein
284
Mittelwert über die für die Messung eingestellte Messzeit
(Rahmen: 128, Zeit: 250 ms), im Graph grün
Maximalwert über die für die Messung eingestellte Messzeit 
(Rahmen: 2048, Zeit: ca. 4 s), für jede Trägerfrequenz, im Graph rot 
Minimalwert über die für die Messung eingestellte Messzeit
ARGUS 142
