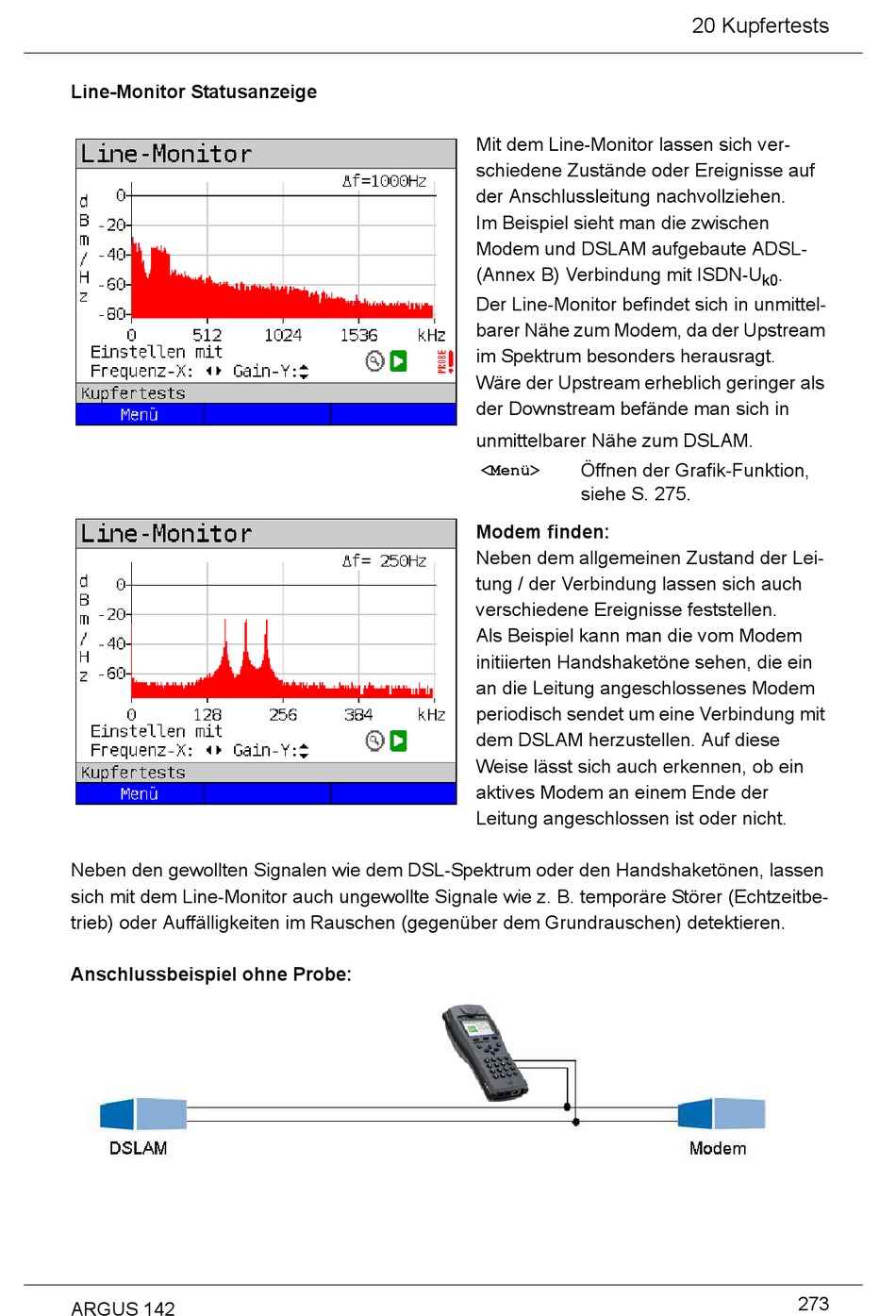

Intec ARGUS 142 Handbuch Seite 273

Line-Monitor Statusanzeige

Neben den gewollten Signalen wie dem DSL-Spektrum oder den Handshaketönen, lassen
sich mit dem Line-Monitor auch ungewollte Signale wie z. B. temporäre Störer (Echtzeitbe-
trieb) oder Auffälligkeiten im Rauschen (gegenüber dem Grundrauschen) detektieren.

Anschlussbeispiel ohne Probe:
ARGUS 142

Mit dem Line-Monitor lassen sich ver-
schiedene Zustände oder Ereignisse auf
der Anschlussleitung nachvollziehen. 
Im Beispiel sieht man die zwischen
Modem und DSLAM aufgebaute ADSL-
(Annex B) Verbindung mit ISDN-U
Der Line-Monitor befindet sich in unmittel-
barer Nähe zum Modem, da der Upstream
im Spektrum besonders herausragt. 
Wäre der Upstream erheblich geringer als
der Downstream befände man sich in
unmittelbarer Nähe zum DSLAM.
Öffnen der Grafik-Funktion,
<Menü>
siehe S. 275.
Modem finden:
Neben dem allgemeinen Zustand der Lei-
tung / der Verbindung lassen sich auch
verschiedene Ereignisse feststellen. 
Als Beispiel kann man die vom Modem
initiierten Handshaketöne sehen, die ein
an die Leitung angeschlossenes Modem 
periodisch sendet um eine Verbindung mit
dem DSLAM herzustellen. Auf diese
Weise lässt sich auch erkennen, ob ein
aktives Modem an einem Ende der 
Leitung angeschlossen ist oder nicht.
20 Kupfertests
.
k0

273
