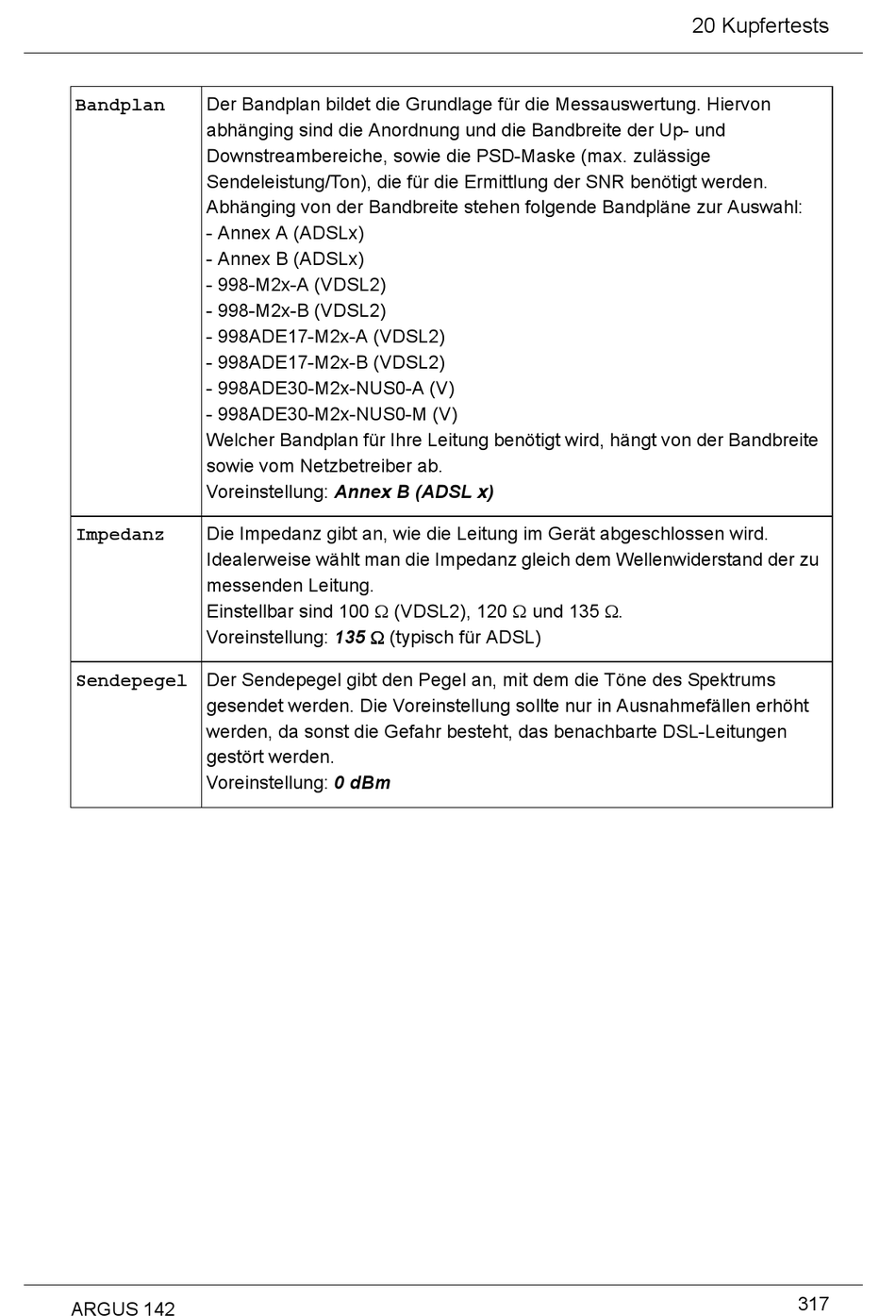

Intec ARGUS 142 Handbuch Seite 317

Der Bandplan bildet die Grundlage für die Messauswertung. Hiervon
Bandplan
abhänging sind die Anordnung und die Bandbreite der Up- und
Downstreambereiche, sowie die PSD-Maske (max. zulässige
Sendeleistung/Ton), die für die Ermittlung der SNR benötigt werden.
Abhänging von der Bandbreite stehen folgende Bandpläne zur Auswahl:
- Annex A (ADSLx)
- Annex B (ADSLx)
- 998-M2x-A (VDSL2)
- 998-M2x-B (VDSL2)
- 998ADE17-M2x-A (VDSL2)
- 998ADE17-M2x-B (VDSL2)
- 998ADE30-M2x-NUS0-A (V)
- 998ADE30-M2x-NUS0-M (V)
Welcher Bandplan für Ihre Leitung benötigt wird, hängt von der Bandbreite
sowie vom Netzbetreiber ab.
Voreinstellung: Annex B (ADSL x)
Die Impedanz gibt an, wie die Leitung im Gerät abgeschlossen wird.
Impedanz
Idealerweise wählt man die Impedanz gleich dem Wellenwiderstand der zu
messenden Leitung. 
Einstellbar sind 100  (VDSL2), 120  und 135 .
Voreinstellung: 135 (typisch für ADSL)
Sendepegel Der Sendepegel gibt den Pegel an, mit dem die Töne des Spektrums
gesendet werden. Die Voreinstellung sollte nur in Ausnahmefällen erhöht
werden, da sonst die Gefahr besteht, das benachbarte DSL-Leitungen
gestört werden.
Voreinstellung: 0 dBm
ARGUS 142
20 Kupfertests
317
