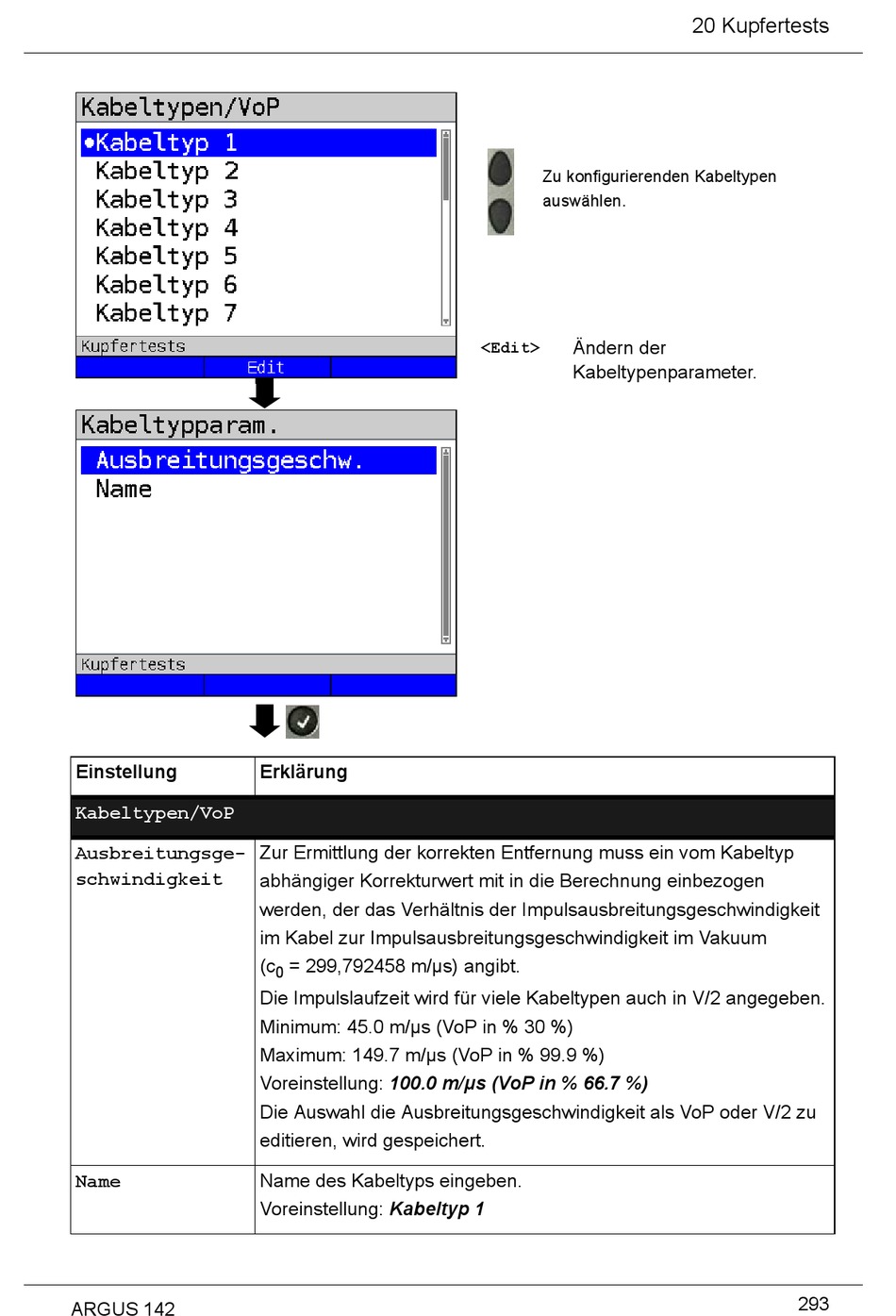

Intec ARGUS 142 Handbuch Seite 293

Einstellung
Kabeltypen/VoP
Ausbreitungsge-
schwindigkeit
Name
ARGUS 142
Erklärung
Zur Ermittlung der korrekten Entfernung muss ein vom Kabeltyp
abhängiger Korrekturwert mit in die Berechnung einbezogen
werden, der das Verhältnis der Impulsausbreitungsgeschwindigkeit
im Kabel zur Impulsausbreitungsgeschwindigkeit im Vakuum 
= 299,792458 m/μs) angibt. 
(c
0
Die Impulslaufzeit wird für viele Kabeltypen auch in V/2 angegeben.
Minimum: 45.0 m/μs (VoP in % 30 %)
Maximum: 149.7 m/μs (VoP in % 99.9 %)
Voreinstellung: 100.0 m/μs (VoP in % 66.7 %)
Die Auswahl die Ausbreitungsgeschwindigkeit als VoP oder V/2 zu
editieren, wird gespeichert.
Name des Kabeltyps eingeben.
Voreinstellung: Kabeltyp 1


Zu konfigurierenden Kabeltypen
auswählen.



Ändern der
<Edit>
Kabeltypenparameter.













20 Kupfertests

293
