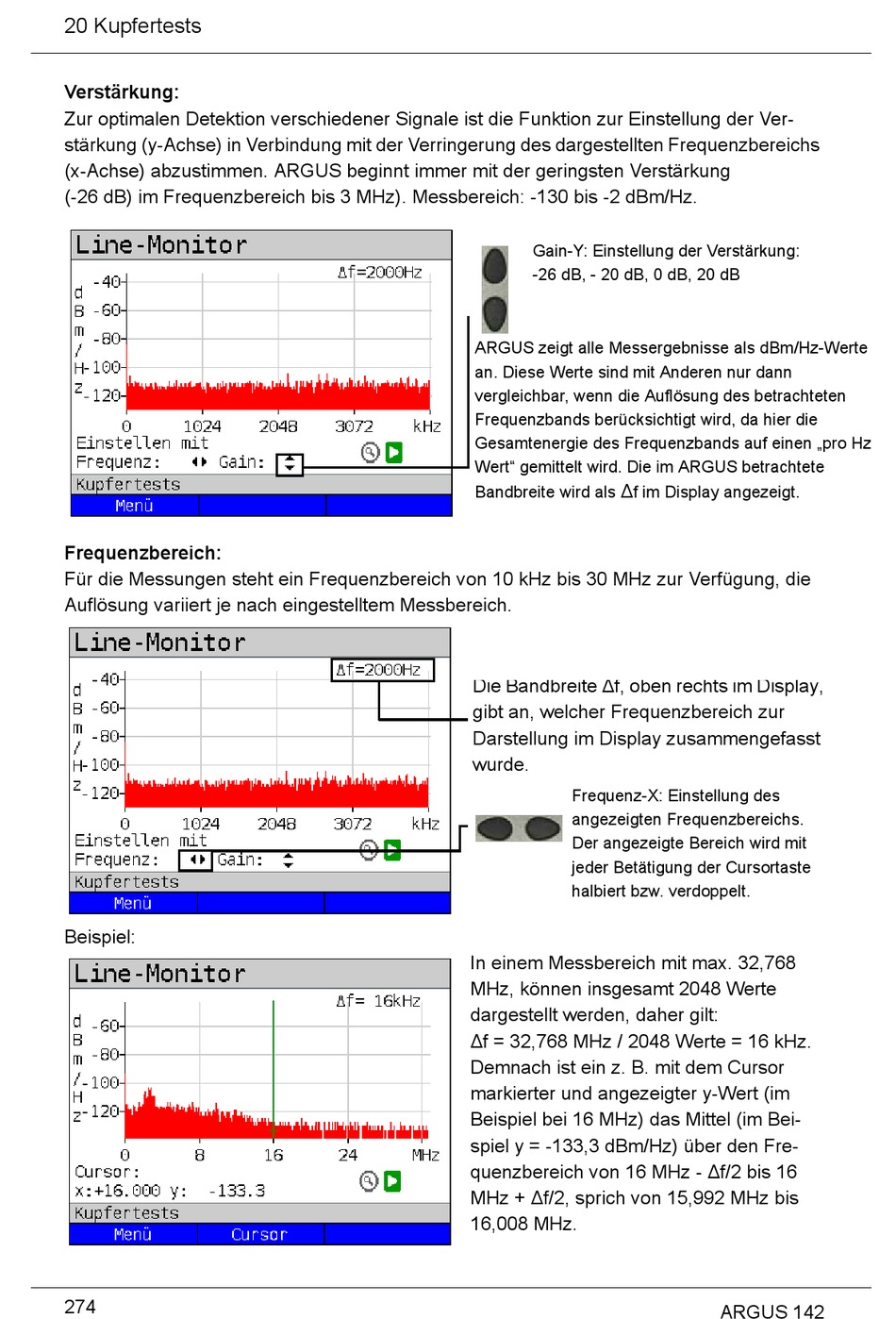

20 Kupfertests
Verstärkung:
Zur optimalen Detektion verschiedener Signale ist die Funktion zur Einstellung der Ver-
stärkung (y-Achse) in Verbindung mit der Verringerung des dargestellten Frequenzbereichs
(x-Achse) abzustimmen. ARGUS beginnt immer mit der geringsten Verstärkung 
(-26 dB) im Frequenzbereich bis 3 MHz). Messbereich: -130 bis -2 dBm/Hz.
Frequenzbereich:
Für die Messungen steht ein Frequenzbereich von 10 kHz bis 30 MHz zur Verfügung, die
Auflösung variiert je nach eingestelltem Messbereich.
Beispiel:
274

Gain-Y: Einstellung der Verstärkung:
-26 dB, - 20 dB, 0 dB, 20 dB
ARGUS zeigt alle Messergebnisse als dBm/Hz-Werte
an. Diese Werte sind mit Anderen nur dann
vergleichbar, wenn die Auflösung des betrachteten
Frequenzbands berücksichtigt wird, da hier die
Gesamtenergie des Frequenzbands auf einen „pro Hz
Wert" gemittelt wird. Die im ARGUS betrachtete
∆
Bandbreite wird als f im Display angezeigt.



Die Bandbreite ∆f, oben rechts im Display,
gibt an, welcher Frequenzbereich zur 
Darstellung im Display zusammengefasst
wurde.
Frequenz-X: Einstellung des
angezeigten Frequenzbereichs.
Der angezeigte Bereich wird mit
jeder Betätigung der Cursortaste
halbiert bzw. verdoppelt.

In einem Messbereich mit max. 32,768
MHz, können insgesamt 2048 Werte 
dargestellt werden, daher gilt:
∆f = 32,768 MHz / 2048 Werte = 16 kHz.
Demnach ist ein z. B. mit dem Cursor
markierter und angezeigter y-Wert (im
Beispiel bei 16 MHz) das Mittel (im Bei-
spiel y = -133,3 dBm/Hz) über den Fre-
quenzbereich von 16 MHz - ∆f/2 bis 16
MHz + ∆f/2, sprich von 15,992 MHz bis
16,008 MHz.
