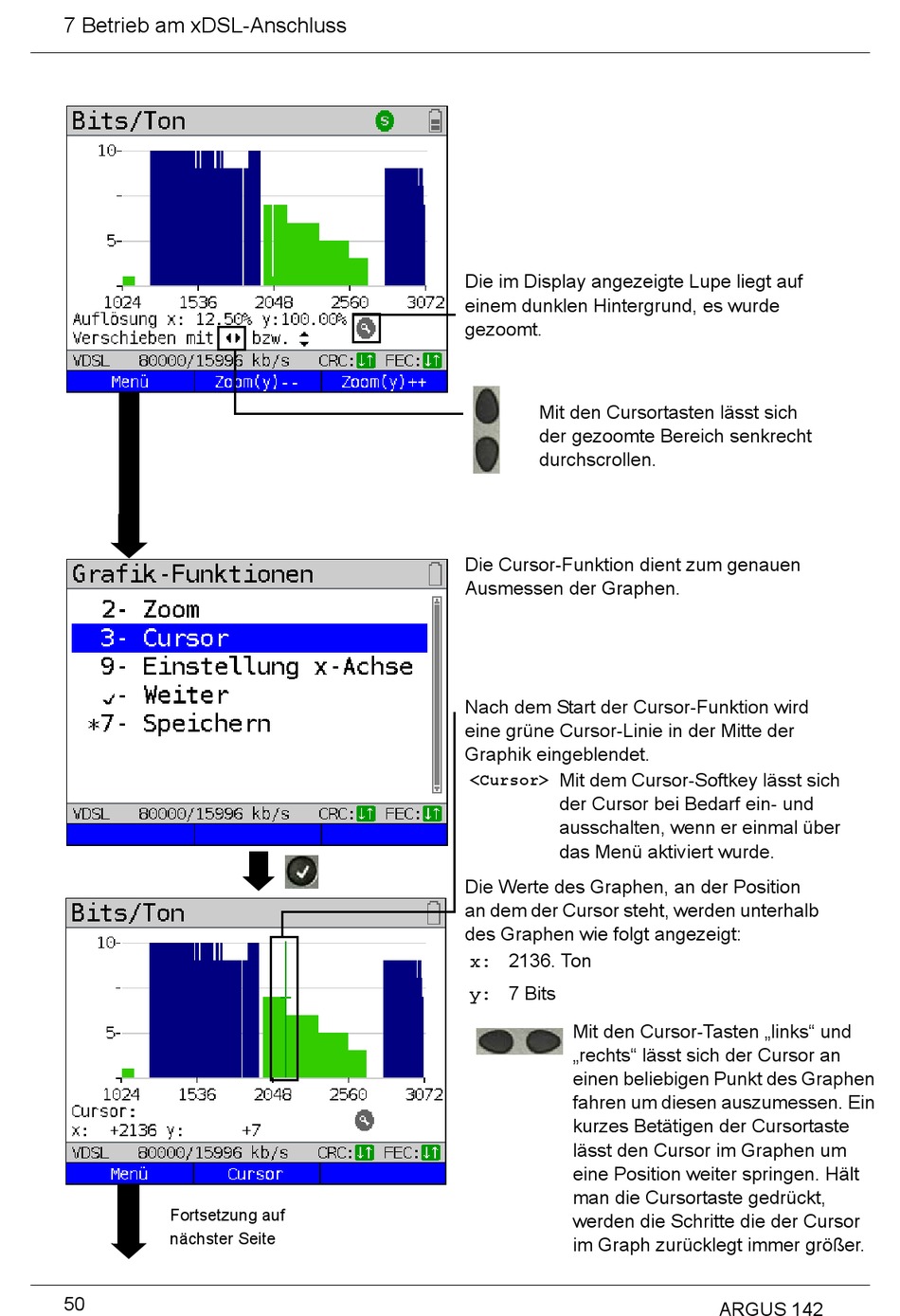

Intec ARGUS 142 Handbuch Seite 50

7 Betrieb am xDSL-Anschluss
Fortsetzung auf
nächster Seite
50




Die im Display angezeigte Lupe liegt auf
einem dunklen Hintergrund, es wurde
gezoomt.


Mit den Cursortasten lässt sich
der gezoomte Bereich senkrecht
durchscrollen.
Die Cursor-Funktion dient zum genauen
Ausmessen der Graphen.
Nach dem Start der Cursor-Funktion wird
eine grüne Cursor-Linie in der Mitte der
Graphik eingeblendet.
Mit dem Cursor-Softkey lässt sich
<Cursor>
der Cursor bei Bedarf ein- und
ausschalten, wenn er einmal über
das Menü aktiviert wurde.
Die Werte des Graphen, an der Position
an dem der Cursor steht, werden unterhalb
des Graphen wie folgt angezeigt:
x: 2136. Ton
y: 7 Bits
Mit den Cursor-Tasten „links" und
„rechts" lässt sich der Cursor an
einen beliebigen Punkt des Graphen
fahren um diesen auszumessen. Ein
kurzes Betätigen der Cursortaste
lässt den Cursor im Graphen um
eine Position weiter springen. Hält
man die Cursortaste gedrückt,
werden die Schritte die der Cursor
im Graph zurücklegt immer größer.
ARGUS 142
