20 Kupfertests

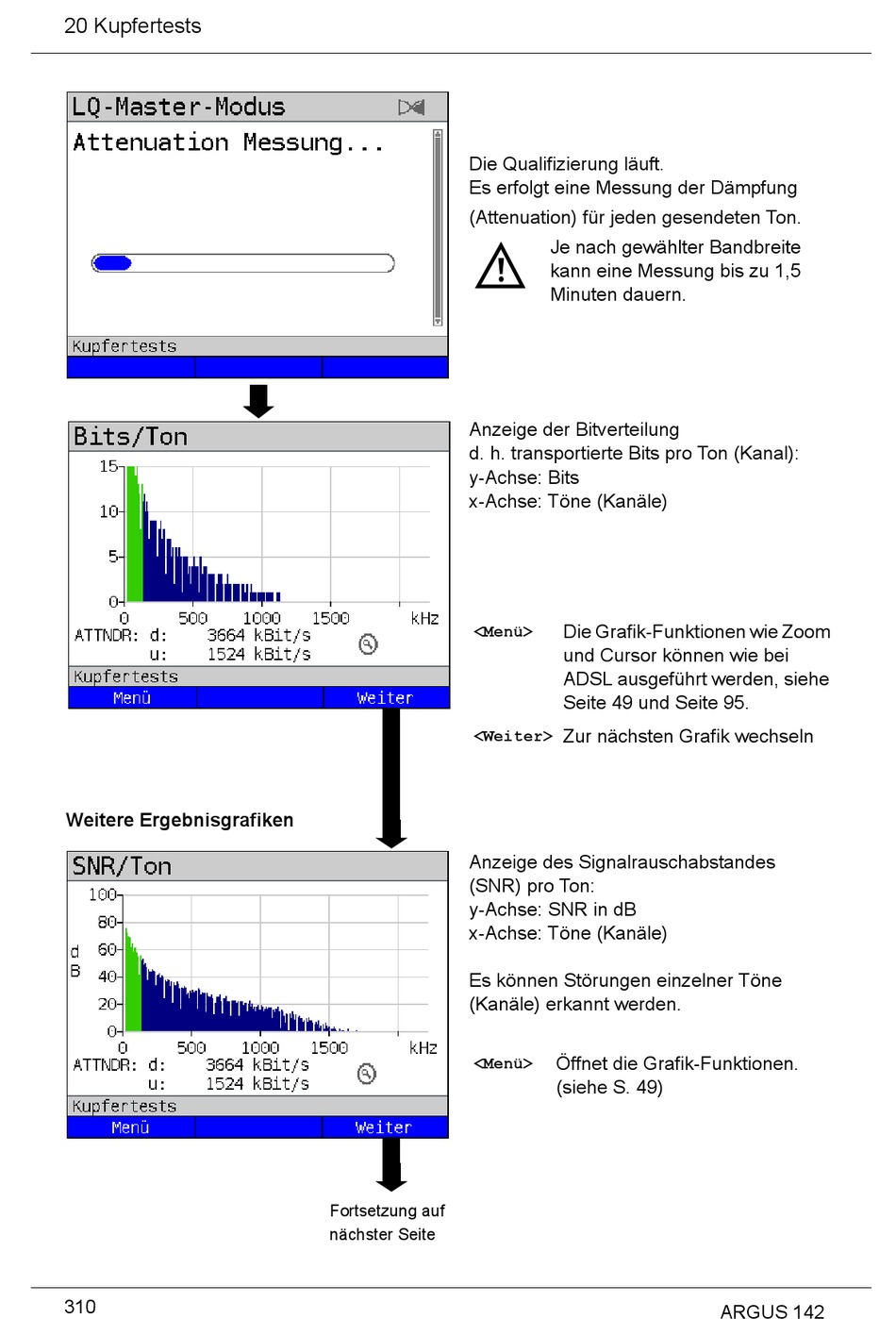

Weitere Ergebnisgrafiken
310
Die Qualifizierung läuft. 
Es erfolgt eine Messung der Dämpfung
(Attenuation) für jeden gesendeten Ton.
Anzeige der Bitverteilung
d. h. transportierte Bits pro Ton (Kanal):
y-Achse: Bits
x-Achse: Töne (Kanäle)



<Menü>
<Weiter>
Anzeige des Signalrauschabstandes
(SNR) pro Ton:
y-Achse: SNR in dB
x-Achse: Töne (Kanäle)

Es können Störungen einzelner Töne
(Kanäle) erkannt werden.

<Menü>
Fortsetzung auf
nächster Seite
Je nach gewählter Bandbreite
kann eine Messung bis zu 1,5
Minuten dauern.
Die Grafik-Funktionen wie Zoom
und Cursor können wie bei
ADSL ausgeführt werden, siehe
Seite 49 und Seite 95.
Zur nächsten Grafik wechseln
Öffnet die Grafik-Funktionen.
(siehe S. 49)
