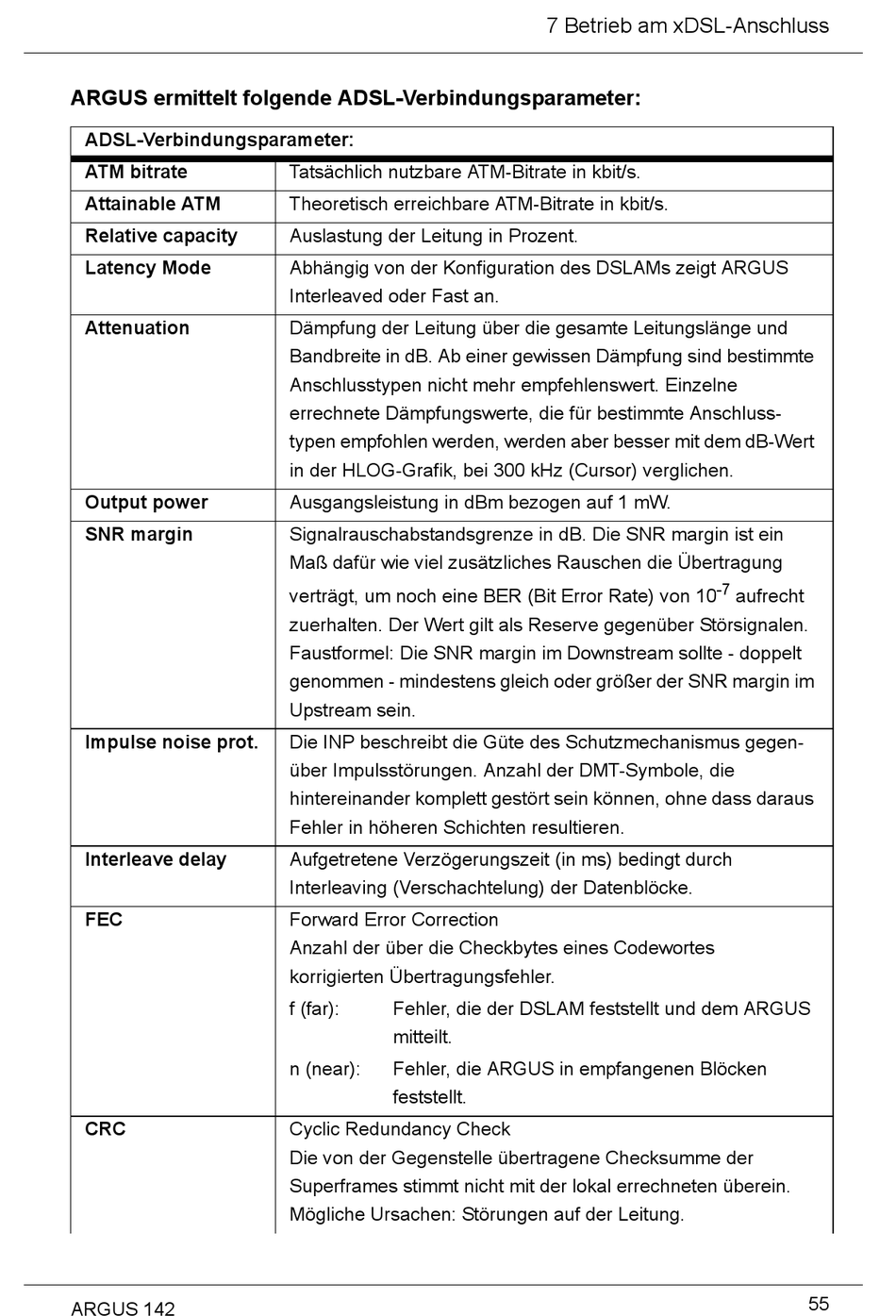

Intec ARGUS 142 Handbuch Seite 55

ARGUS ermittelt folgende ADSL-Verbindungsparameter:
ADSL-Verbindungsparameter:
ATM bitrate
Attainable ATM
Relative capacity
Latency Mode
Attenuation
Output power
SNR margin
Impulse noise prot.
Interleave delay
FEC
CRC
ARGUS 142
Tatsächlich nutzbare ATM-Bitrate in kbit/s.
Theoretisch erreichbare ATM-Bitrate in kbit/s.
Auslastung der Leitung in Prozent.
Abhängig von der Konfiguration des DSLAMs zeigt ARGUS
Interleaved oder Fast an.
Dämpfung der Leitung über die gesamte Leitungslänge und
Bandbreite in dB. Ab einer gewissen Dämpfung sind bestimmte
Anschlusstypen nicht mehr empfehlenswert. Einzelne
errechnete Dämpfungswerte, die für bestimmte Anschluss-
typen empfohlen werden, werden aber besser mit dem dB-Wert
in der HLOG-Grafik, bei 300 kHz (Cursor) verglichen.
Ausgangsleistung in dBm bezogen auf 1 mW.
Signalrauschabstandsgrenze in dB. Die SNR margin ist ein
Maß dafür wie viel zusätzliches Rauschen die Übertragung
verträgt, um noch eine BER (Bit Error Rate) von 10
zuerhalten. Der Wert gilt als Reserve gegenüber Störsignalen. 
Faustformel: Die SNR margin im Downstream sollte - doppelt
genommen - mindestens gleich oder größer der SNR margin im
Upstream sein.
Die INP beschreibt die Güte des Schutzmechanismus gegen-
über Impulsstörungen. Anzahl der DMT-Symbole, die
hintereinander komplett gestört sein können, ohne dass daraus
Fehler in höheren Schichten resultieren.
Aufgetretene Verzögerungszeit (in ms) bedingt durch
Interleaving (Verschachtelung) der Datenblöcke.
Forward Error Correction
Anzahl der über die Checkbytes eines Codewortes
korrigierten Übertragungsfehler.
f (far): Fehler, die der DSLAM feststellt und dem ARGUS
mitteilt.
n (near): Fehler, die ARGUS in empfangenen Blöcken
feststellt.
Cyclic Redundancy Check
Die von der Gegenstelle übertragene Checksumme der
Superframes stimmt nicht mit der lokal errechneten überein.
Mögliche Ursachen: Störungen auf der Leitung.
7 Betrieb am xDSL-Anschluss
-7
aufrecht
55
