20 Kupfertests

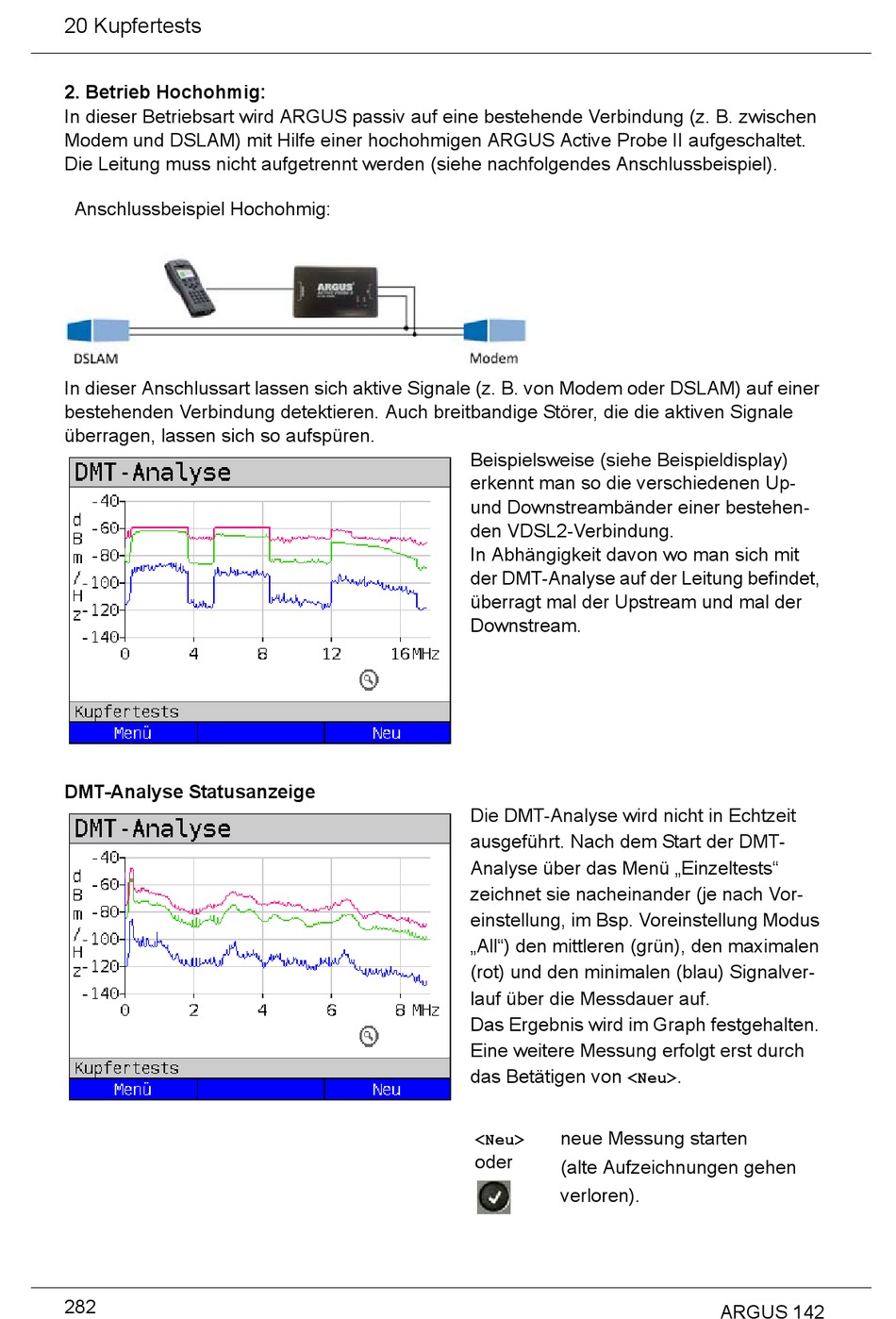

2. Betrieb Hochohmig:
In dieser Betriebsart wird ARGUS passiv auf eine bestehende Verbindung (z. B. zwischen
Modem und DSLAM) mit Hilfe einer hochohmigen ARGUS Active Probe II aufgeschaltet.
Die Leitung muss nicht aufgetrennt werden (siehe nachfolgendes Anschlussbeispiel).
Anschlussbeispiel Hochohmig:
In dieser Anschlussart lassen sich aktive Signale (z. B. von Modem oder DSLAM) auf einer
bestehenden Verbindung detektieren. Auch breitbandige Störer, die die aktiven Signale
überragen, lassen sich so aufspüren.
DMT-Analyse Statusanzeige
282
Beispielsweise (siehe Beispieldisplay)
erkennt man so die verschiedenen Up-
und Downstreambänder einer bestehen-
den VDSL2-Verbindung.
In Abhängigkeit davon wo man sich mit
der DMT-Analyse auf der Leitung befindet,
überragt mal der Upstream und mal der
Downstream. 





Die DMT-Analyse wird nicht in Echtzeit
ausgeführt. Nach dem Start der DMT-
Analyse über das Menü „Einzeltests"
zeichnet sie nacheinander (je nach Vor-
einstellung, im Bsp. Voreinstellung Modus
„All") den mittleren (grün), den maximalen
(rot) und den minimalen (blau) Signalver-
lauf über die Messdauer auf. 
Das Ergebnis wird im Graph festgehalten.
Eine weitere Messung erfolgt erst durch
das Betätigen von
<Neu>

neue Messung starten 
<Neu>
oder
(alte Aufzeichnungen gehen
verloren).

.
ARGUS 142
