Cursor:
Wenn die Stopp-Funktion 
(siehe S. 300) aktiviert ist, 
kann der Cursor mit größerer
Geschwindigkeit bewegt werden.
Die Zoom-Funktion und die Cursor-Funktion lassen sich auch in Kombination verwenden.
Es lässt sich z. B. leichter ein bestimmter Wert mit dem Cursor ausmessen, wenn man
vorher in einen bestimmten Bereich hineingezoomt hat. Die Startposition des Cursors kann
dabei aber variieren.
ARGUS 142

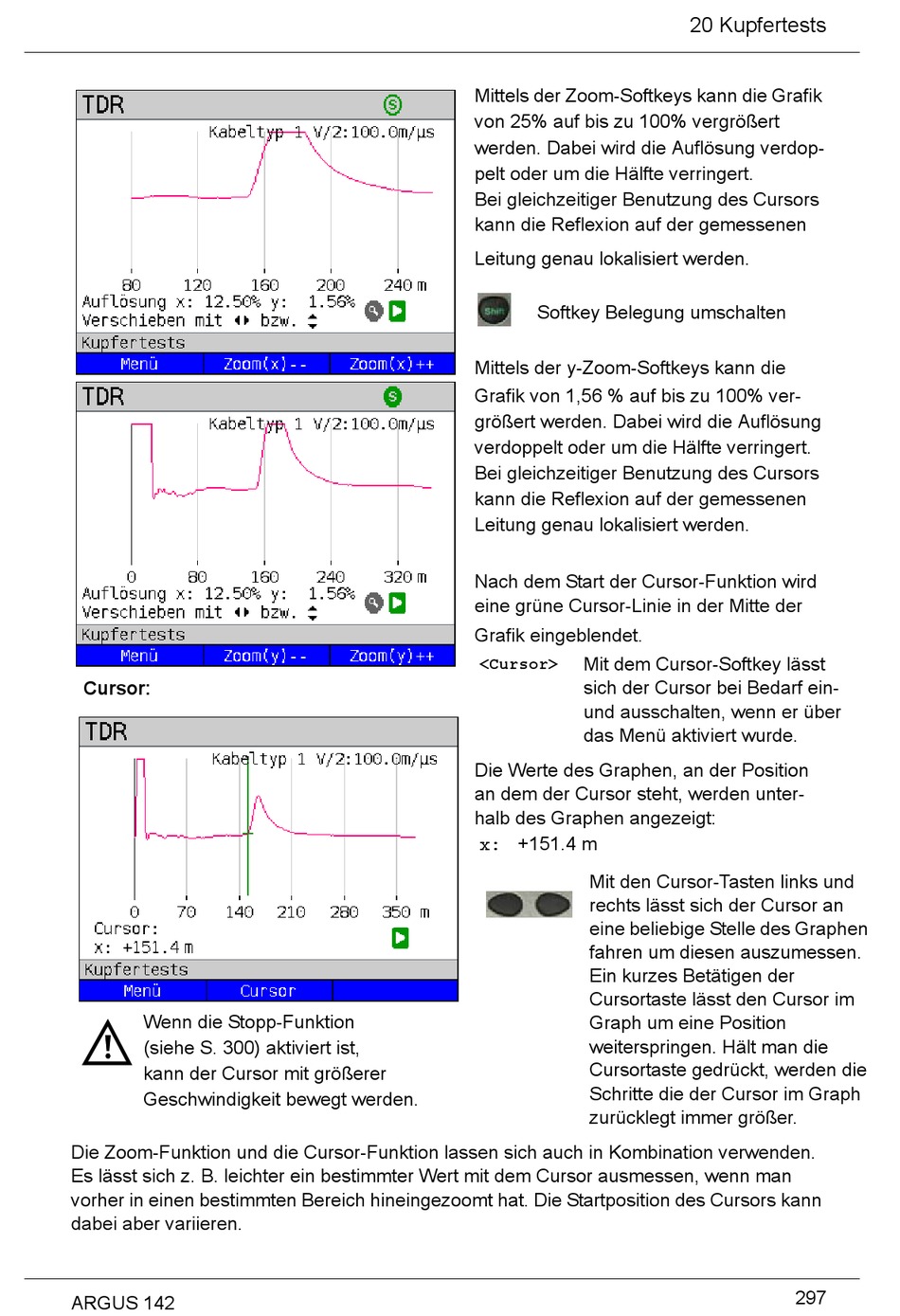

Mittels der Zoom-Softkeys kann die Grafik
von 25% auf bis zu 100% vergrößert
werden. Dabei wird die Auflösung verdop-
pelt oder um die Hälfte verringert.
Bei gleichzeitiger Benutzung des Cursors
kann die Reflexion auf der gemessenen
Leitung genau lokalisiert werden.
Softkey Belegung umschalten
Mittels der y-Zoom-Softkeys kann die
Grafik von 1,56 % auf bis zu 100% ver-
größert werden. Dabei wird die Auflösung
verdoppelt oder um die Hälfte verringert.
Bei gleichzeitiger Benutzung des Cursors
kann die Reflexion auf der gemessenen
Leitung genau lokalisiert werden.
Nach dem Start der Cursor-Funktion wird
eine grüne Cursor-Linie in der Mitte der

Grafik eingeblendet.
Mit dem Cursor-Softkey lässt
<Cursor>
sich der Cursor bei Bedarf ein-
und ausschalten, wenn er über
das Menü aktiviert wurde.
Die Werte des Graphen, an der Position
an dem der Cursor steht, werden unter-
halb des Graphen angezeigt:
+151.4 m
x:
Mit den Cursor-Tasten links und
rechts lässt sich der Cursor an
eine beliebige Stelle des Graphen
fahren um diesen auszumessen.
Ein kurzes Betätigen der
Cursortaste lässt den Cursor im
Graph um eine Position
weiterspringen. Hält man die
Cursortaste gedrückt, werden die
Schritte die der Cursor im Graph
zurücklegt immer größer.
