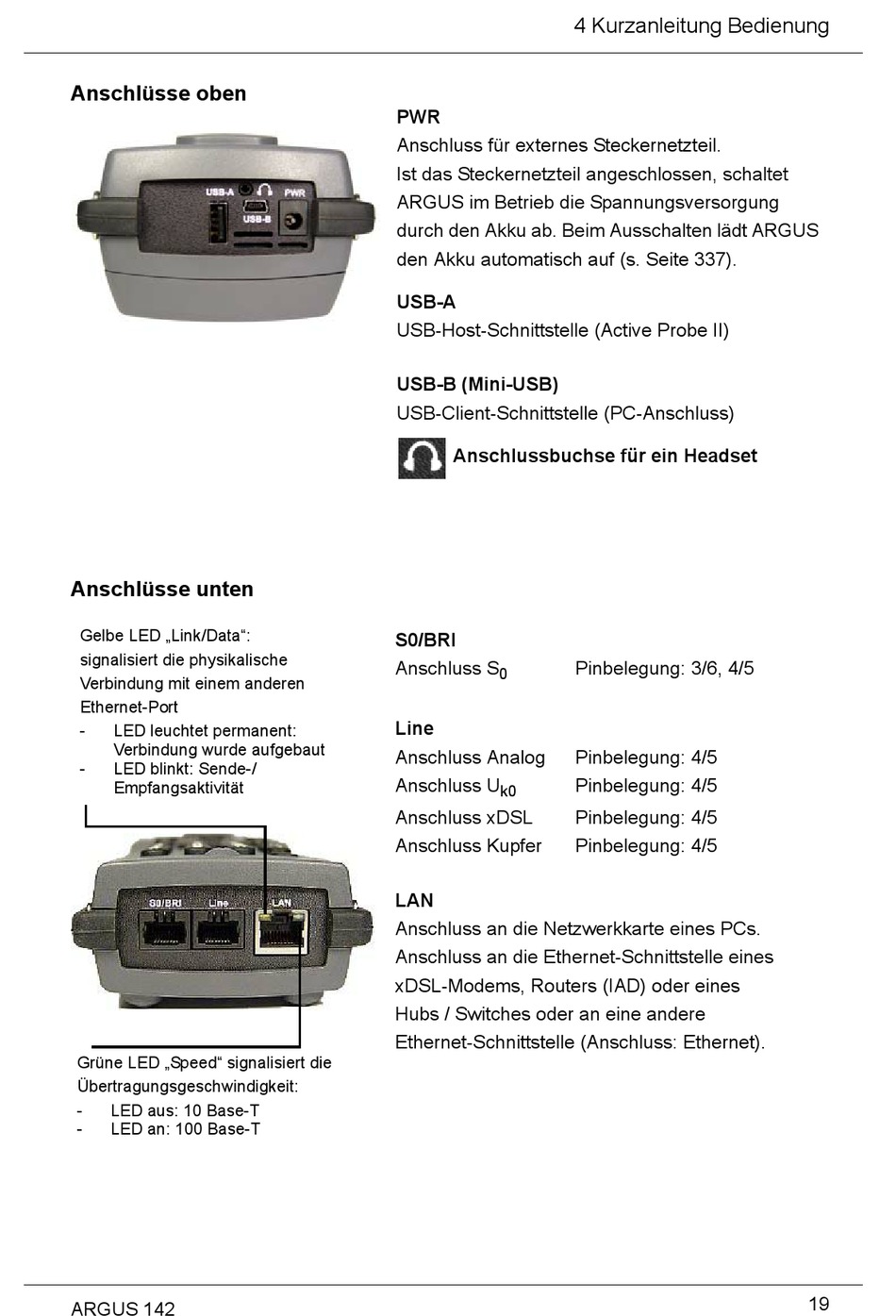

Anschlüsse oben
Anschlüsse unten

Gelbe LED „Link/Data":
signalisiert die physikalische
Verbindung mit einem anderen
Ethernet-Port
LED leuchtet permanent: 
-
Verbindung wurde aufgebaut
- LED blinkt: Sende-/
Empfangsaktivität
Grüne LED „Speed" signalisiert die
Übertragungsgeschwindigkeit:
- LED aus: 10 Base-T
- LED an: 100 Base-T
ARGUS 142
PWR
Anschluss für externes Steckernetzteil.
Ist das Steckernetzteil angeschlossen, schaltet
ARGUS im Betrieb die Spannungsversorgung
durch den Akku ab. Beim Ausschalten lädt ARGUS
den Akku automatisch auf (s. Seite 337).
USB-A
USB-Host-Schnittstelle (Active Probe II)
USB-B (Mini-USB)
USB-Client-Schnittstelle (PC-Anschluss)
Anschlussbuchse für ein Headset
S0/BRI
Anschluss S
0
Line
Anschluss Analog
Anschluss U
k0 
Anschluss xDSL
Anschluss Kupfer
LAN
Anschluss an die Netzwerkkarte eines PCs.
Anschluss an die Ethernet-Schnittstelle eines
xDSL-Modems, Routers (IAD) oder eines 
Hubs / Switches oder an eine andere 
Ethernet-Schnittstelle (Anschluss: Ethernet).
4 Kurzanleitung Bedienung
Pinbelegung: 3/6, 4/5
Pinbelegung: 4/5
Pinbelegung: 4/5
1
Pinbelegung: 4/5
Pinbelegung: 4/5
