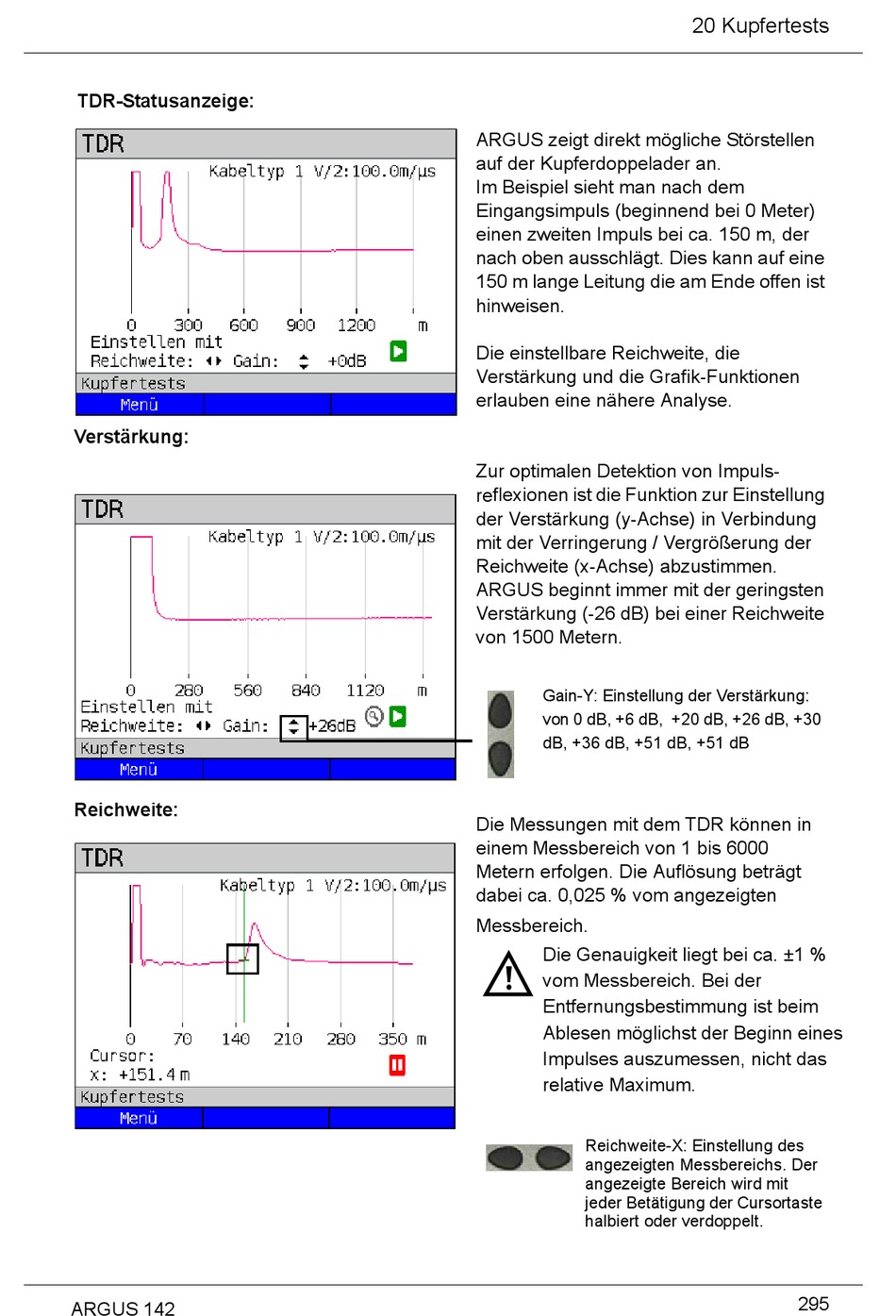

Intec ARGUS 142 Handbuch Seite 295

TDR-Statusanzeige:
Verstärkung:
Reichweite:
ARGUS 142


ARGUS zeigt direkt mögliche Störstellen
auf der Kupferdoppelader an.
Im Beispiel sieht man nach dem 
Eingangsimpuls (beginnend bei 0 Meter)
einen zweiten Impuls bei ca. 150 m, der
nach oben ausschlägt. Dies kann auf eine
150 m lange Leitung die am Ende offen ist
hinweisen.

Die einstellbare Reichweite, die 
Verstärkung und die Grafik-Funktionen
erlauben eine nähere Analyse.


Zur optimalen Detektion von Impuls-
reflexionen ist die Funktion zur Einstellung
der Verstärkung (y-Achse) in Verbindung
mit der Verringerung / Vergrößerung der
Reichweite (x-Achse) abzustimmen.
ARGUS beginnt immer mit der geringsten
Verstärkung (-26 dB) bei einer Reichweite
von 1500 Metern.

Gain-Y: Einstellung der Verstärkung:
von 0 dB, +6 dB, +20 dB, +26 dB, +30
dB, +36 dB, +51 dB, +51 dB

Die Messungen mit dem TDR können in
einem Messbereich von 1 bis 6000
Metern erfolgen. Die Auflösung beträgt
dabei ca. 0,025 % vom angezeigten

Messbereich.
Die Genauigkeit liegt bei ca. ±1 %
vom Messbereich. Bei der
Entfernungsbestimmung ist beim
Ablesen möglichst der Beginn eines
Impulses auszumessen, nicht das
relative Maximum.
Reichweite-X: Einstellung des
angezeigten Messbereichs. Der
angezeigte Bereich wird mit
jeder Betätigung der Cursortaste
halbiert oder verdoppelt.
20 Kupfertests
