Installation
4.3.3

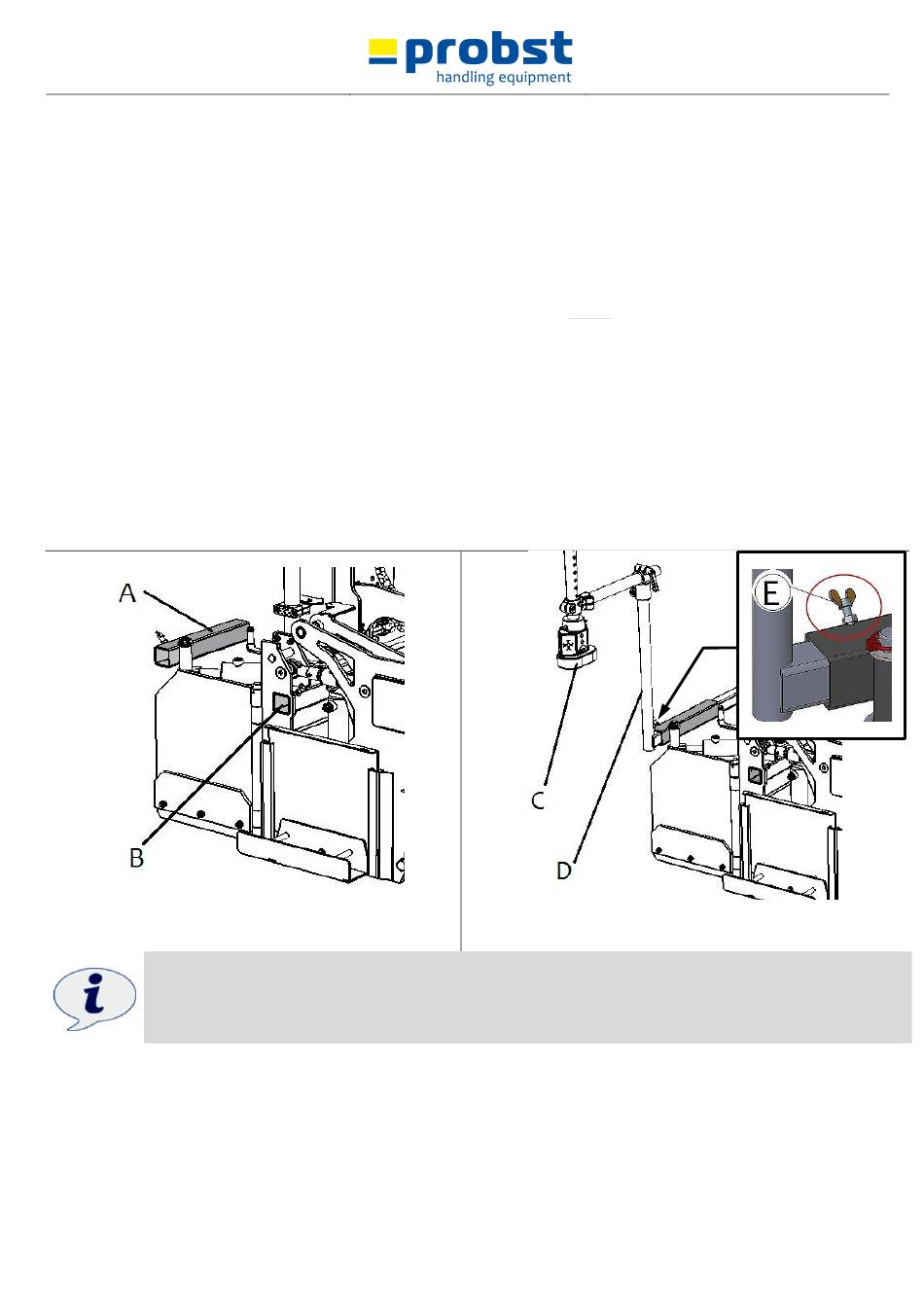

Montage der Ultraschallsensoren
•
Zur Nutzung der vollautomatschen Steuerung des LEVELKING LK über Schnur, Kante (Referenz) oder Oberfläche (z.B. eines
Bordsteins) muss der Tri-Sonic Ultraschallsensor LK-MUS-1300
nachdem wo sich die Schnur oder Kante befindet) in die entsprechende Steckposition am LEVELKING LK eingesteckt
werden (siehe Abb. 8 bzw. 9).
Zusätzlich kann auf der anderen Seite der Single-Sonic Ultraschallsensor (LK-SH2 Single-Sonic)
Abtasten einer bereits verdichteten Planumfläche (oder auch der Oberfläche eines Bordsteins).
Zum Abtasten einer Schnur, Kante ist der Single-Sonic Ultraschallsensor NICHT geeignet (zu ungenau – hierfür ist der Tri-
Sonic Ultraschallsensor
- Steckpositionen „A" für Tri-Sonic Ultraschallsensor (LK-MUS-1300) zur Nutzung der Side-Shift-Funktion der
*
Seitenklappen
- Steckpositionen „B" für Single-Sonic Ultraschallsensor (LK-SH2) nur zur Höhensteuerung des Planums, allerdings ohne
Nutzung der Side-Shift-Funktion der Seitenklappen
- Steckpositionen „B" für Single-Sonic Ultraschallsensor (LK-SH2) nur zur Höhensteuerung des Planums, allerdings ohne
Nutzung der Side-Shift-Funktion der Seitenklappen
•
Anschließend muss die Halterung (D) des höhenverstellbaren Ultraschallsensors
gesichert werden (siehe Miniaturabbildung in Abb. 9).
Sofern das Planum nur mit der Lasersteuerung erstellt werden soll (also mit einem Lasersender z.B. Leica Rugby
410/420 DG und den beiden Laserempfängern (3)), ist es nicht nötig den Ultraschallsensor (C) zu montieren.
Wird das Planum nur mit dem Ultraschallsensor (C) erstellt, ist es nicht nötig die beiden Laserempfänger (3)
(siehe Abb. 7) zu montieren.
*
Tri-Sonic Ultraschallsensor (LK-MUS-1300 (4130.0121)) mit Side-Shift-Funktion der Seitenklappen
**
Single-Sonic Ultraschallsensor (LK-SH2 (4130.0162)) ohne Side-Shift-Funktion der Seitenklappen
5130.0007
*
besser geeignet). → Siehe Abb.9A und Abb. 9B
Abb. 8
*
(C) inkl. Halterung (D) seitlich (links od. rechts – je
**
V2
**
montiert werden, zum
*
**
/
(A) mit der Flügelschraube (E)
Abb. 9
17 / 53
