Installation
4.3.3

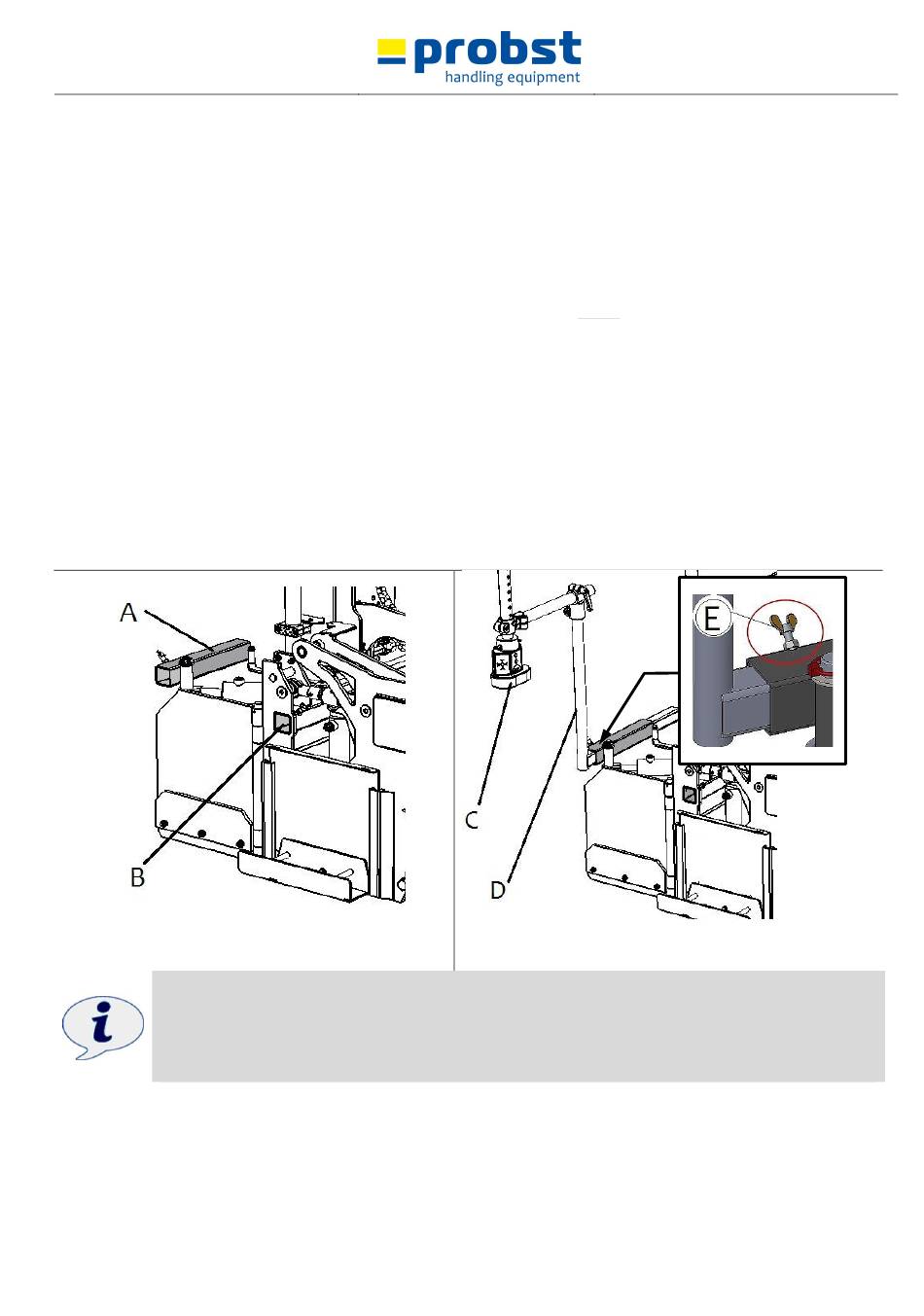

Montage der Ultraschallsensoren
•
Zur Nutzung der vollautomatschen Steuerung des LEVELKING LK über Schnur, Kante (Referenz) oder Oberfläche (z.B.
eines Bordsteins) muss der Tri-Sonic Ultraschallsensor LK-MUS-1300
je nachdem wo sich die Schnur oder Kante befindet) in die entsprechende Steckposition am LEVELKING LK
eingesteckt werden (siehe Abb. 8 bzw. 9).
Zusätzlich kann auf der anderen Seite der Single-Sonic Ultraschallsensor (LK-SH2 Single-Sonic)
zum Abtasten einer bereits verdichteten Planumfläche (oder auch der Oberfläche eines Bordsteins).
Zum Abtasten einer Schnur, Kante ist der Single-Sonic Ultraschallsensor NICHT geeignet (zu ungenau – hierfür ist
der
Tri-Sonic Ultraschallsensor
- Steckpositionen „A" für Tri-Sonic Ultraschallsensor (LK-MUS-1300) zur Nutzung der Side-Shift-Funktion der
*
Seitenklappen
- Steckpositionen „B" für Single-Sonic Ultraschallsensor (LK-SH2) nur zur Höhensteuerung des Planums, allerdings
ohne Nutzung der Side-Shift-Funktion der Seitenklappen
- Steckpositionen „B" für Single-Sonic Ultraschallsensor (LK-SH2) nur zur Höhensteuerung des Planums, allerdings
ohne Nutzung der Side-Shift-Funktion der Seitenklappen
•
Anschließend muss die Halterung (D) des höhenverstellbaren Ultraschallsensors
gesichert werden (siehe Miniaturabbildung in Abb. 9).
Abb. 8
Sofern das Planum nur mit der Lasersteuerung erstellt werden soll (also mit einem Lasersender z.B. Leica
Rugby 410/420 DG und den beiden Laserempfängern (3)), ist es nicht nötig den Ultraschallsensor (C) zu
montieren.
Wird das Planum nur mit dem Ultraschallsensor (C) erstellt, ist es nicht nötig die beiden Laserempfänger
(3) (siehe Abb. 7) zu montieren.
*
Tri-Sonic Ultraschallsensor (LK-MUS-1300 (4130.0121)) mit Side-Shift-Funktion der Seitenklappen
**
Single-Sonic Ultraschallsensor (LK-SH2 (4130.0162)) ohne Side-Shift-Funktion der Seitenklappen
51300013
*
besser geeignet). → Siehe Abb.9A und Abb. 9B
*
(C) inkl. Halterung (D) seitlich (links od. rechts –
**
*
Abb. 9
V1
**
montiert werden,
**
/
(A) mit der Flügelschraube (E)
17 / 55
DE
