Bedienung
B) Herstellen einer horizontalen Planumoberfläche (ohne Gefälle)
•
Um eine horizontale Planumoberfläche mit Hilfe der Lasersteuerung herzustellen, muss auch die Laserstrahlebene
horizontal eingestellt werden (siehe Abb. 16).
•
Wie im Kapitel "A) Grundeinstellung" beschrieben, wird empfohlen, den Aufstellort des Lasersenders (z.B. Leica
Rugby 410/420 DG) so zu wählen, dass die Laserebene in Relation zu einem definierten Geländebezugspunkt
eingestellt werden kann.
•
Zur Kontrolle wird, mittels einer -Laser-Messlatte, immer von der Laserstrahlebene senkrecht nach unten auf die
Planumoberfläche gemessen.
•
Sofern die Laserempfänger am LEVELKING LK dabei auf das empfohlene Maß "X" 1950 mm eingestellt sind (siehe
Kapitel "A) Grundeinstellung"), beträgt das Sollmaß zwischen Laserstrahlebene und Planumoberfläche immer das
Maß 1950 mm.
•
Wird bei Korrektur der Planumhöhe der Lasersender (und damit die Laserstrahlebene) am Kurbelstativ des
Lasersenders (z.B. Leica Rugby 410/420 DG) um z.B. 10 mm nach oben oder unten verstellt, so verändert sich dabei das
Maß 1950 mm nicht.
5130.0007

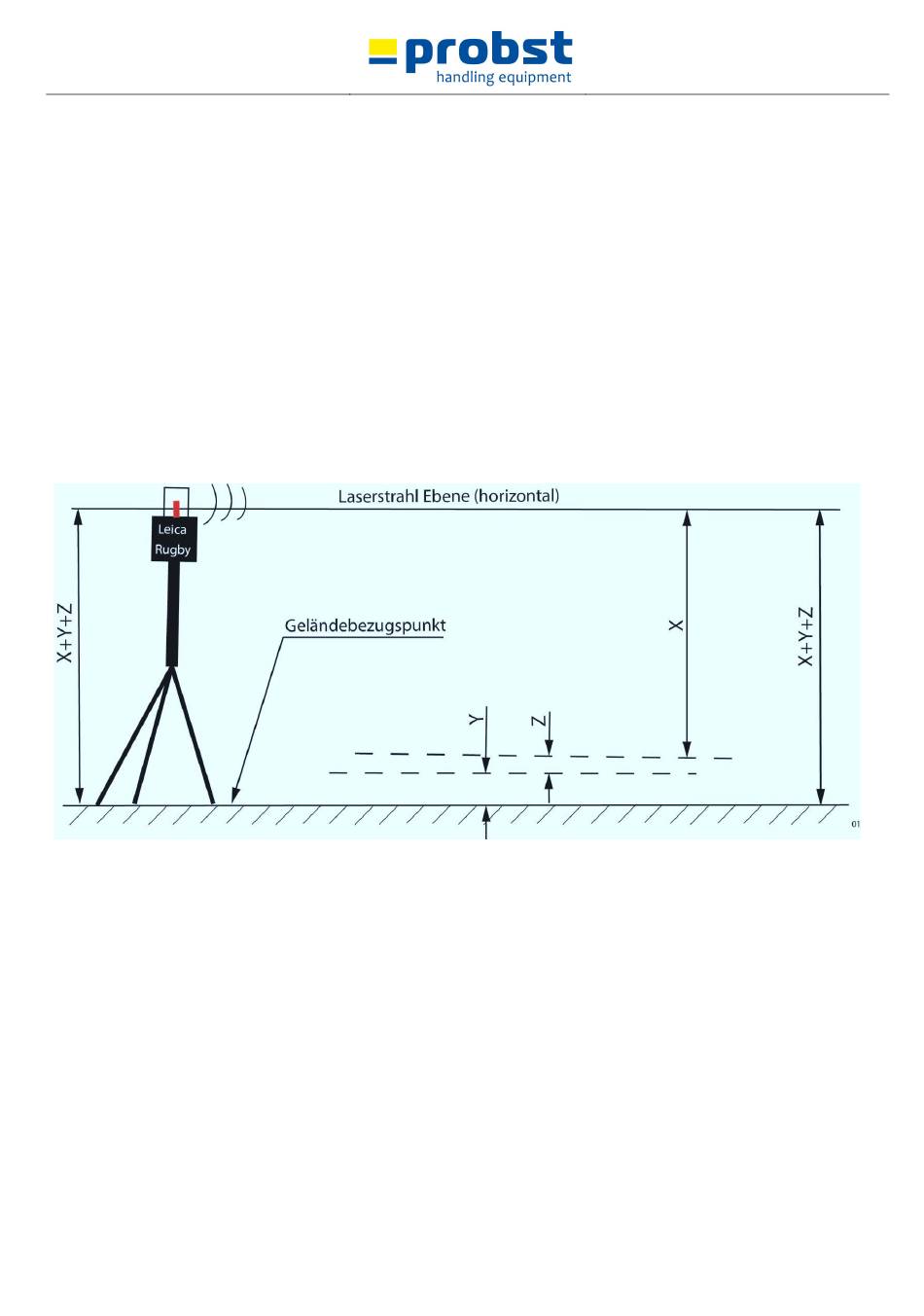

Abb. 16
V2
36 / 53
DE
