iCONgrade, Bedienung
2.4.1
Montage des Tri-Sonic
Sensor
Bewegungsrichtung des
Tri-Sonic Sensor

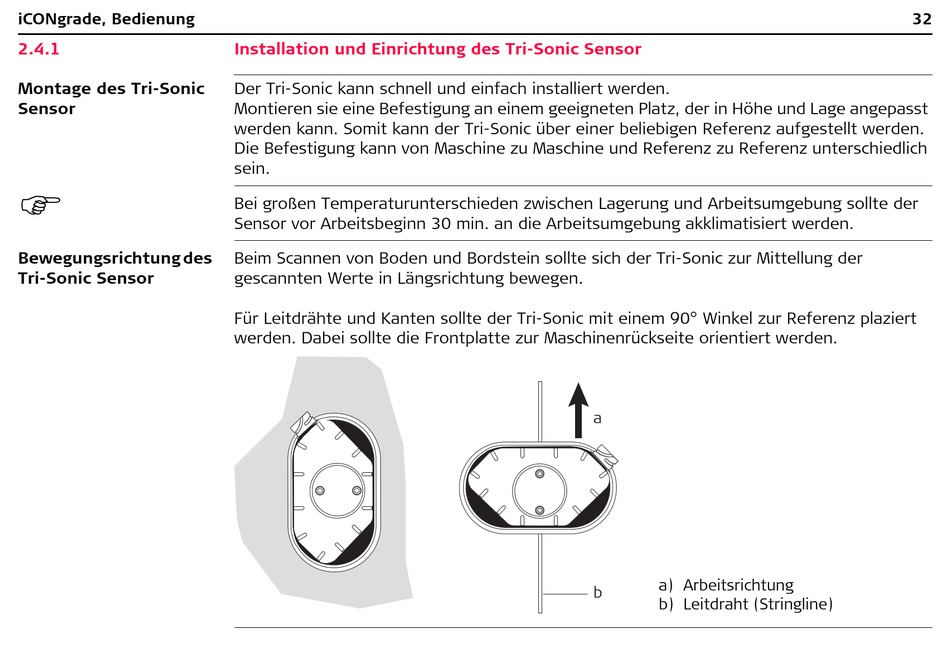

Installation und Einrichtung des Tri-Sonic Sensor
Der Tri-Sonic kann schnell und einfach installiert werden.
Montieren sie eine Befestigung an einem geeigneten Platz, der in Höhe und Lage angepasst
werden kann. Somit kann der Tri-Sonic über einer beliebigen Referenz aufgestellt werden.
Die Befestigung kann von Maschine zu Maschine und Referenz zu Referenz unterschiedlich
sein.
Bei großen Temperaturunterschieden zwischen Lagerung und Arbeitsumgebung sollte der
Sensor vor Arbeitsbeginn 30 min. an die Arbeitsumgebung akklimatisiert werden.
Beim Scannen von Boden und Bordstein sollte sich der Tri-Sonic zur Mittellung der
gescannten Werte in Längsrichtung bewegen.
Für Leitdrähte und Kanten sollte der Tri-Sonic mit einem 90° Winkel zur Referenz plaziert
werden. Dabei sollte die Frontplatte zur Maschinenrückseite orientiert werden.
a
a) Arbeitsrichtung
b
b) Leitdraht (Stringline)
32
