Leitdraht und Kanten
Erfassung
Montieren des
Tri-Sonic an der
Befestigung
iCONgrade, Bedienung
Zur Erfassung von Leitdrähten muss der Tri-Sonic über dem Referenzdraht positioniert
werden. Die automatische Seitwärtskontrolle des Tri-Sonic sorgt dafür, dass der Sensor
immer über der Referenz gehalten wird. Dazu wird die Hydraulik des dritten Ventils
verwendet, um die Schar zu steuern.
Normale Anwendung

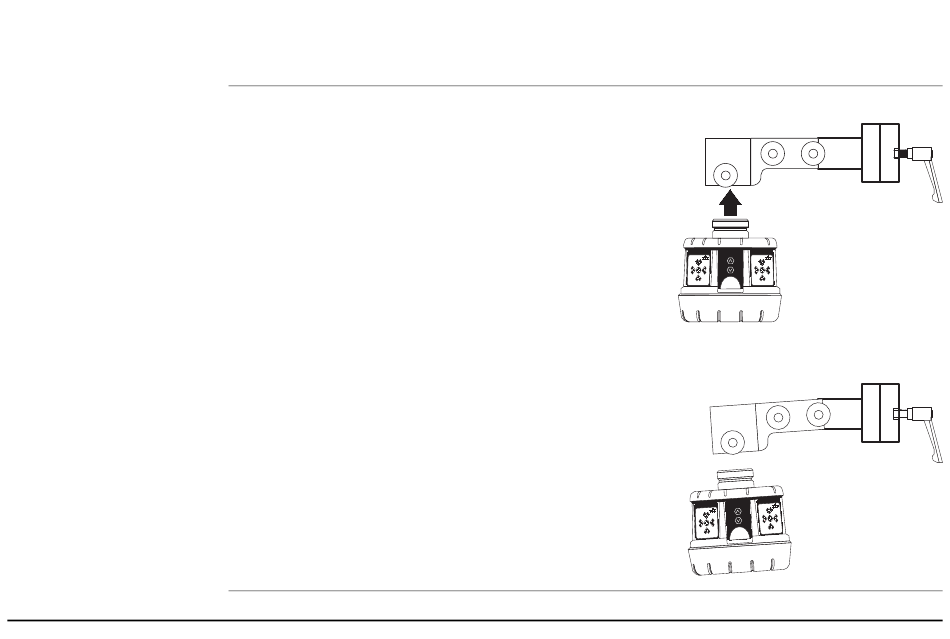

1. Die Spannschraube an der Befestigung lösen.
2. Den runden Zapfen auf der Oberseite des Sensor-
gehäuses vertikal in die Befestigung einführen.
3. Den Sensor entsprechend des gewünschten
Modus rotieren (siehe vorherige Seite).
4. Den Zapfen mit der Spannschraube festziehen.
Kanten Anwendung
Zur Verwendung bei der Erfassung von Bordstein-
kanten muss der Sensor in Richtung der Kante gekippt
werden (siehe Bild). Hierzu den Drehknopf an der
Befestigung lösen, den Arm kippen und den Knopf
wieder festziehen.
33
