Installation
•

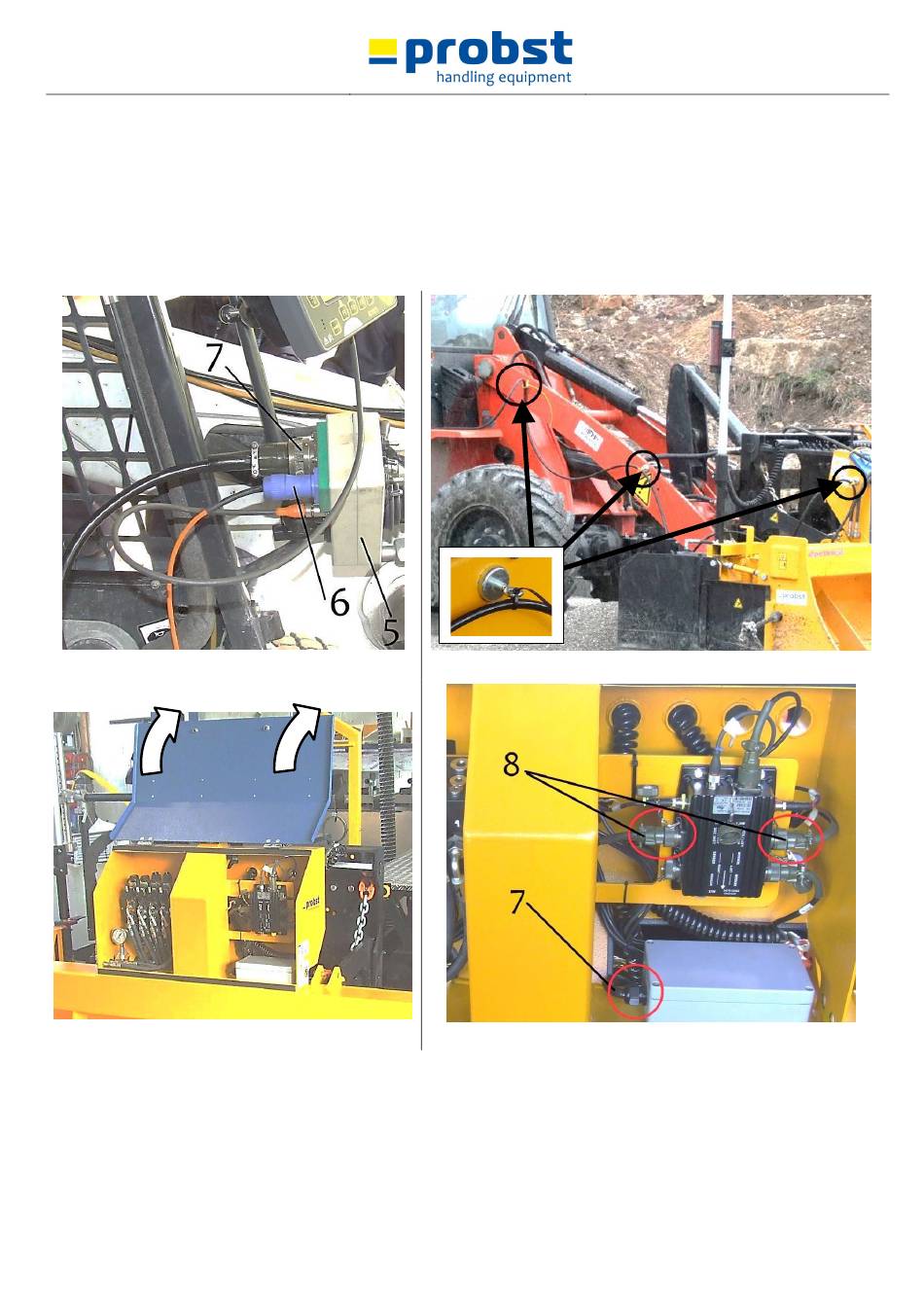

Das Verbindungskabel (7) von der Steuerungseinheit/Wartungsklappe des LEVELKING LK herkommend (Abb. 16+17)
wird in die Joystickbox (5) eingesteckt (Abb. 14).
•
Dieses Verbindungskabel (7) muss so verlegt werden, dass es nirgends am LEVELKING LK oder am Trägergerät
versehentlich eingeklemmt und beschädigt werden kann (eventuell mit Magnetfüßen oder Kabelbindern sichern
(Abb.15).
•
Um die elektrische Stromversorgung zwischen der Joystickbox (5) und dem Trägergerät (Radlader) herzustellen, wird
das eine Ende des Stromkabels (6) in die Joystickbox (5) eingesteckt (siehe Abb. 12) und das andere am Trägergerät
(Radlader) in 12-V Stromversorgung (Zigarettenanzünder).
Abb. 14
Abb. 16
5130.0007
Abb. 15
Abb. 17
