probst LEVELKING LK-2200 Betriebsanleitung Seite 17

Installation
•

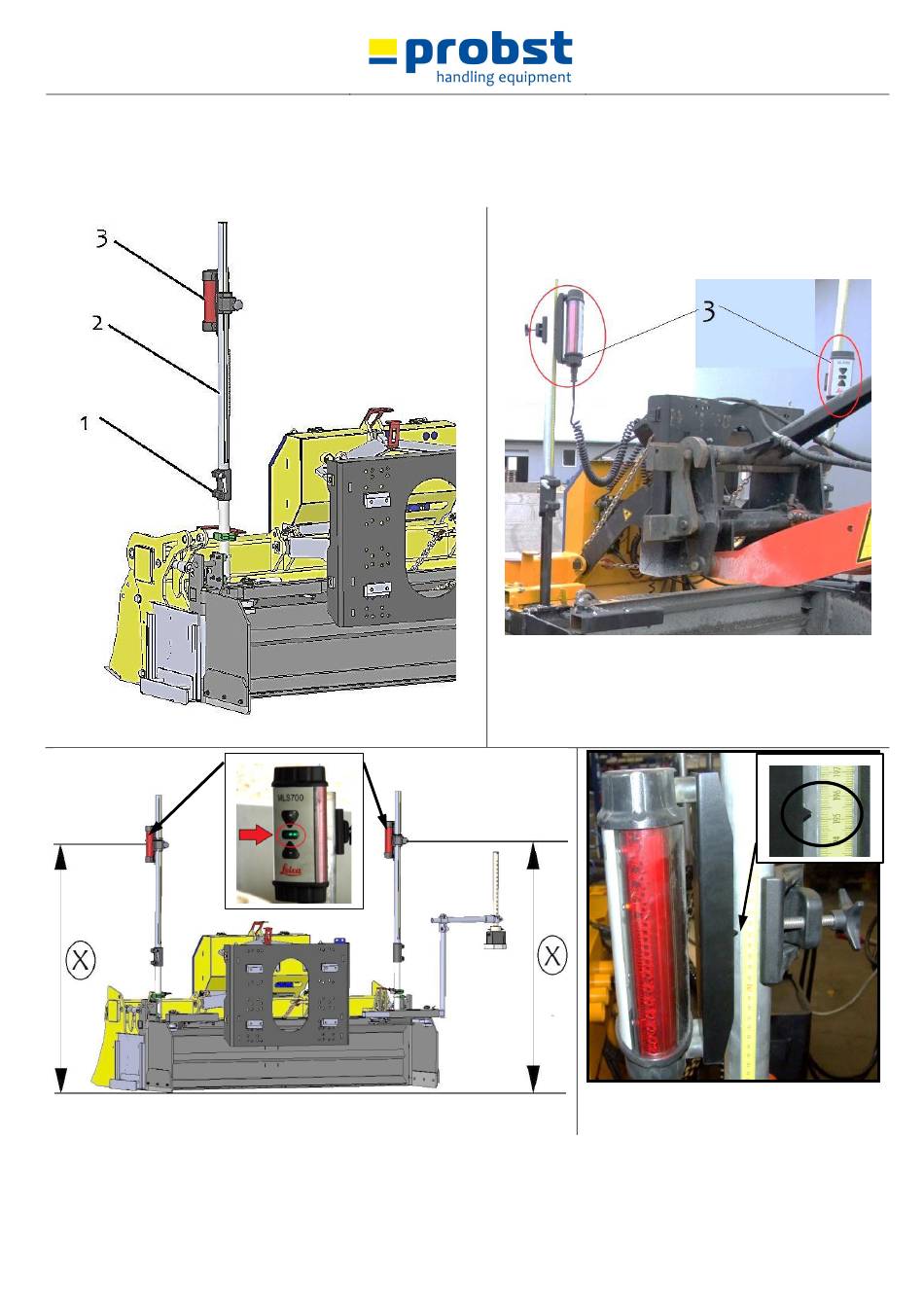

Anschließend werden die LEICA-Laserempfänger (3) an den Alu-Rohre (2) befestigt (siehe Abb. 6+7).
•
Beide LEICA- Laserempfänger (3) müssen jeweils an den Alu-Rohre (2) auf das Höhenmaß von 1950 mm (Maß X)
positioniert werden (Orientierung an Millimeterskala) → siehe Abb. 7A + 7B.
•
Die LEICA- Laserempfänger (3) sind so auszurichten, dass sie ständig im Blickfeld des Bedieners sind (Abb. 7).
5130.0007
Abb. 6
Abb. 7 A
V2
16 / 53
Abb. 7
Abb. 7B
DE
