2.7
Einrichtung der 3D
Sensoren
iCONgrade, Bedienung
3D Sensoren
Um das Anpass Menü zu öffnen, wählen Sie 3D Höhe (die linke oder rechte (Sensor)
Taste einmal drücken) und anschliessend drücken Sie die Anpass Funktionstaste.
Nur der aktuell gewählte Sensor auf der linken oder rechten Seite wird angepasst.

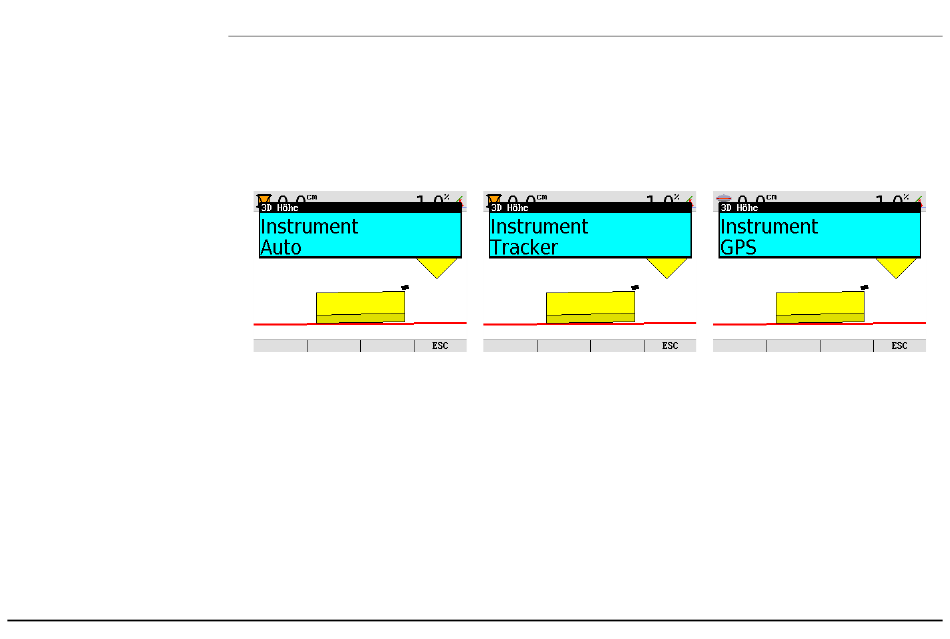

Ist das 3D System so konfiguriert, dass angezeigt wird, welcher Sensor aktuell benutzt
wird, AUTO drücken. Wenn nicht, dann entweder TRACKER oder GPS aus dem Menü
selektieren.
Nachdem Auto / GPS / Tracker gewählt wurde, muss das Menü mit EXIT beendet werden,
um die Änderungen anzubringen, bevor es wieder geöffnet werden kann, um die Gains anzu-
passen.
Gains müssen sowohl für GPS wie auch für Tracker gesetzt werden, je nachdem welcher
Sensor verwendet wird. Wenn AUTO gewählt ist, verwendet die iCP32 die in den Tracker und
GPS Einstellungen gesetzten Gains.
Mit dem rechts-Pfeil die Gains Einstellungen öffnen.
Siehe Kapitel "2.8 Gain und Totband Setzen" für Informationen zur Konfiguration der Gains.
43
