Bedienung
C) Herstellen einer geneigten Planum-Oberfläche (mit Gefälle)
•
Um eine geneigte Planum-Oberfläche, bzw. ein Gefälle mit Hilfe der Lasersteuerung herzustellen, muss auch die

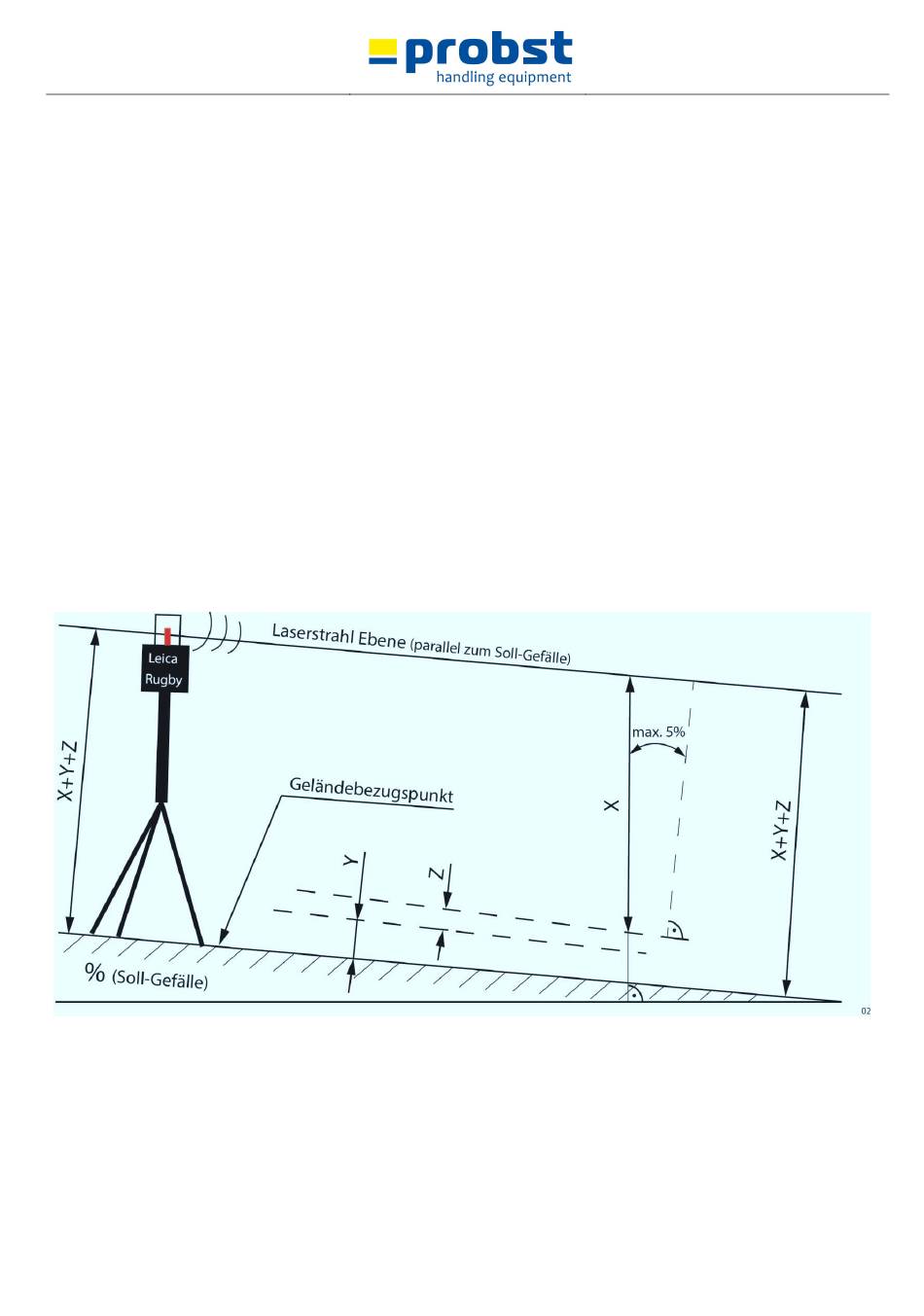

Laserstrahlebene entsprechend dem herzustellenden Gefälle eingestellt werden (Abb. 17).
•
Wenn z.B. ein Gefälle von 1,5 % hergestellt werden soll, so muss auch die Laserstrahlebene mit 1,5% Neigung
eingestellt werden (Details dazu – siehe Gebrauchsanweisung „z.B. Leica Rugby 410/420 DG".).
•
Wie im Kapitel "A) Grundeinstellung" beschrieben, wird empfohlen, den Aufstellort des Lasersenders (z.B. Leica
Rugby 410/420 DG) so zu wählen, dass die Laserstrahlebene in Relation zu einem definierten Geländebezugspunkt
eingestellt werden kann.
•
Auch beim geneigten Gefälle wird zur Kontrolle, mittels einer Laser-Messlatte, immer von der Laserstrahlebene
vertikal nach unten auf die Planumoberfläche gemessen.
•
Messungenauigkeiten, welche sich dabei daraus ergeben, dass die Probst-Profi-Laser-Messlatte, bedingt durch das
Gefälle, nicht exakt senkrecht zur Planumoberfläche steht, können bis zu einem Gefälle von 5 % üblicherweise
vernachlässigt werden.
•
Sofern die Laserempfänger am LEVELKING LK dabei auf das empfohlene Maß von 1950 mm eingestellt sind (siehe
Kapitel "A) Grundeinstellung"), beträgt das Sollmaß zwischen Laserstrahlebene und Planumoberfläche immer das
Maß 1950 mm.
•
Wird bei Korrektur der Planumhöhe der Lasersender (und damit die Laserstrahlebene) am Kurbelstativ z.B. um 10 mm
nach oben oder unten verstellt, so verändert sich dabei das Maß 1950 mm nicht.
5130.0007
Abb. 17
