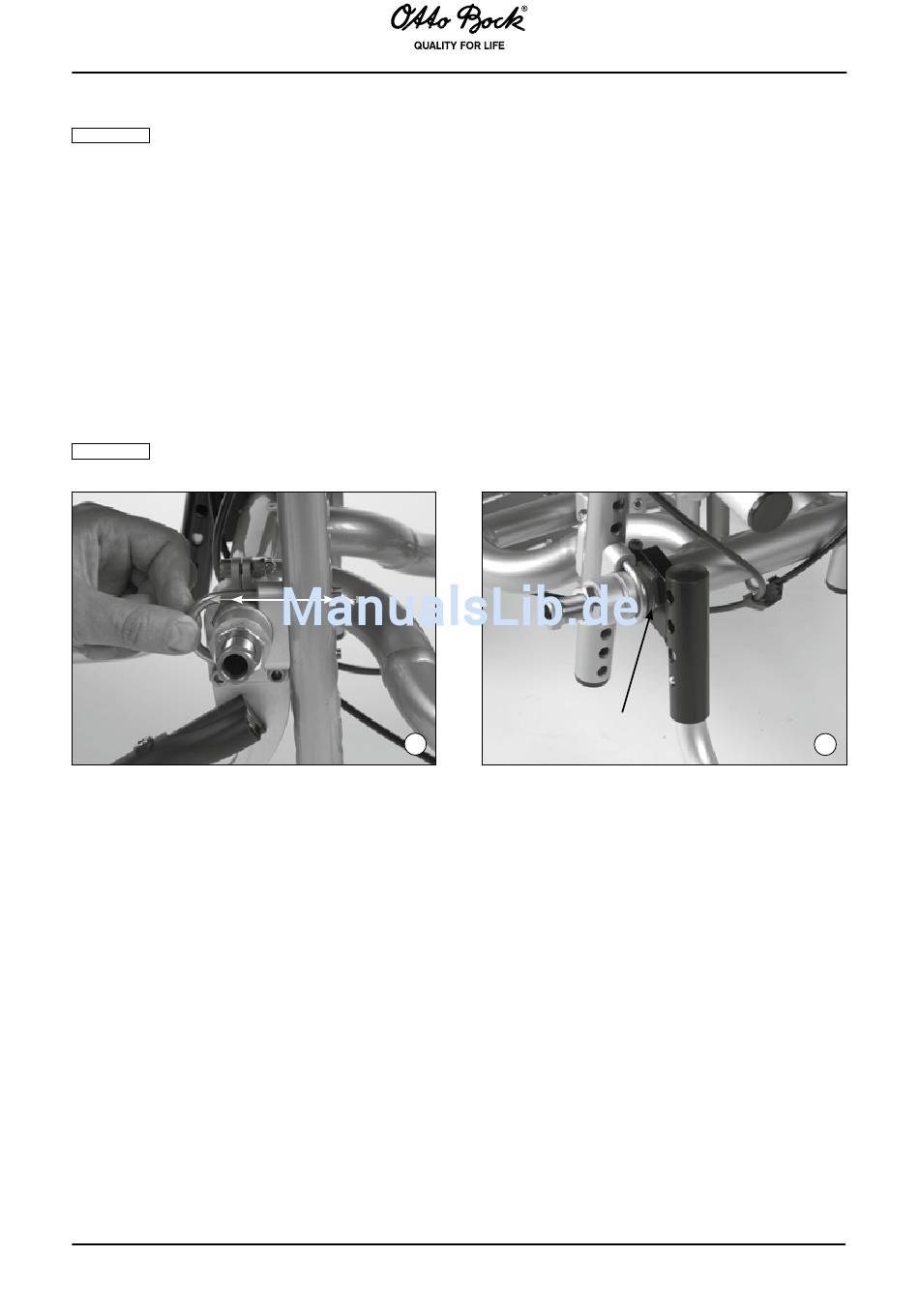

6.11 Montage des Rahmenzubehörs (Abb. 53, 54)
Der Sechskant des Antriebsradadapters dient ausschließlich zur formschlüssigen
INfORMATION
Aufnahme von Rahmenzubehör. Versuchen Sie niemals mit dem Schraubenschlüssel diese
Verbindung zu lösen.
Zum Nachrüsten des Montagezubehörs (Kippschutz, Ankipphilfe, Stockhalter, Transitrollen)
entfernen Sie zunächst die Antriebsräder. Verfahren Sie zunächst, wie unter Punkt 6.3 in die-
sem Kapitel beschrieben, bis Sie das U-förmige Teil gelöst haben. Ziehen Sie es nun nach
hinten komplett ab. (Abb. 53). Stecken Sie die gelieferte Aufnahme für das Rahmenzubehör
mit der sechseckigen Klemme auf das Sechskantprofil der Antriebsradachse auf (Abb. 54,
Markierung A) und ziehen Sie die Klemmung fest. Montieren Sie dann alle Teile wieder in um-
gekehrter Reihenfolge. Nun können Sie das gewünschte Rahmenzubehör an der Aufnahme
montieren, Beispiel: Kippschutz, Stockhalter, Ankipphilfe. Der Kippschutz kann als einziges
Rahmenzubehörteil weggeschwenkt werden, wenn er nicht benötigt wird (siehe Kapitel 5.1).
Das richtige Anzugsmoment der Verschraubung (Abb. 53) beträgt 10 Nm.
