Einstellung Des Sitzwinkels - Otto Bock BRAVO Racer Bedienungsanleitung

Achten Sie darauf, dass alle Verschraubungen wieder fest angezogen sind, bevor
INfORMATION
der Rollstuhl verwendet wird. Das richtige Anzugsmoment der Verschraubung (Bild 42,
Markierung A) beträgt 10 Nm.
A
B

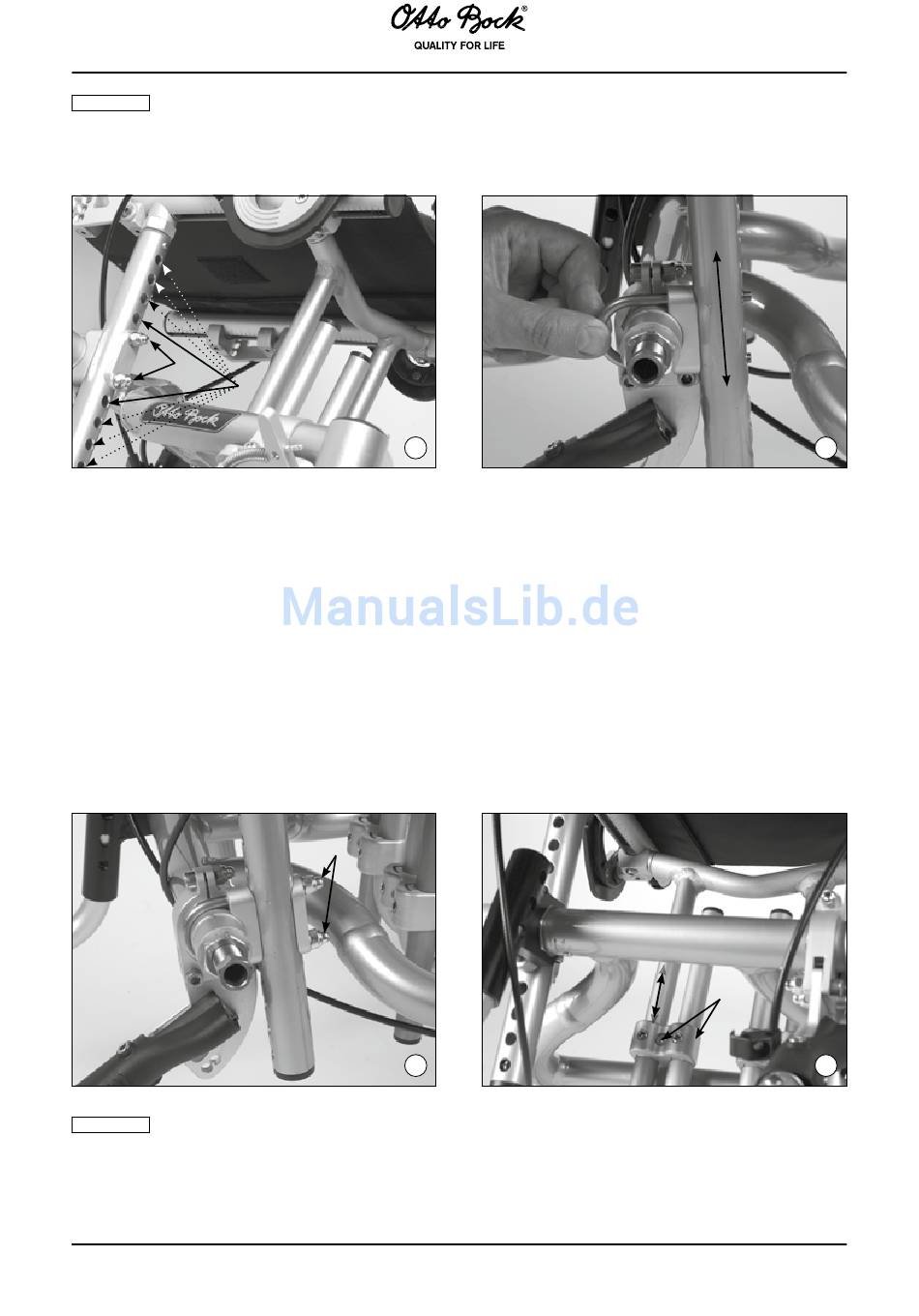

6.4 Einstellung des Sitzwinkels (Abb. 44, 45, 46)
Lösen Sie die beiden Hutmuttern auf der Vorderseite des Verstellrohres (Abb. 44, Markierung
A) leicht an. Verfahren Sie auf beiden Seiten entsprechend.
Lösen Sie dann zusätzlich auf der Rückseite der Schellen, welche Fußbrettbügel und Querstre-
be führen, die beiden äußeren sowie die versenkten mittleren Schrauben soweit an, dass die
Querstrebe leicht in der Schelle läuft (Abb. 45, Markierung A/B).
Ändern Sie nun durch vertikales Verschieben der Querstrebe in den Schellen den Sitzwinkel.
Drehpunkt ist die Antriebsachse (Abb. 46). Die Fußraste wird selbsttätig im Winkel mitgeführt.
Nach dem Erreichen des gewünschten Winkels ziehen Sie alle gelösten Verschraubungen wie-
der fest an.
Der Sechskant des Antriebsradadapters dient ausschließlich zur formschlüssigen
INfORMATION
Aufnahme von Rahmenzubehör. Versuchen Sie niemals mit dem Schraubenschlüssel diese
Verbindung zu lösen. Das richtige Anzugsmoment der Verschraubung (Abb. 44, Markierung A)
beträgt 10 Nm.
42
A
44
A
B
43
45
25
