Anschlüsse
3.4.2
Anschlüsse auf der Rückseite

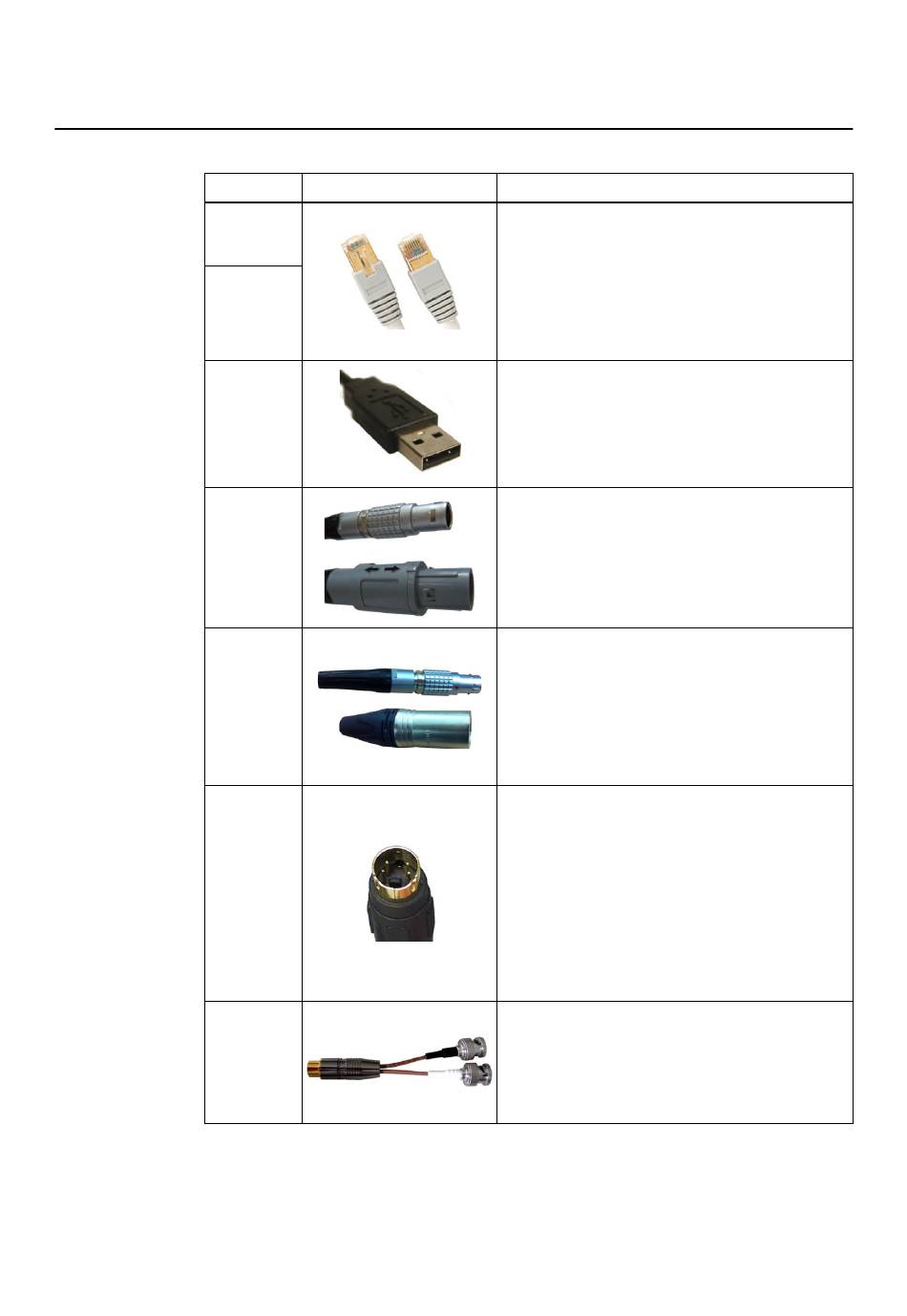

Kompatible Anschlusskabel
Anschluss
Kranken-
hausnetz-
werk
Intraoperati-
ve Daten
USB
Kamera
EM-Tra-
cking-Einheit
S-Video-Ein-
gang
S-Video-Ka-
belpeitsche
46
Beispiel
Handhabung
Ethernet-Anschluss für den Anschluss an Kranken-
hausnetzwerke oder intraoperative Datenquellen
(mind. Cat 5e RJ45-Netzwerkkabel für Netzwerk mit
max. 1 GB).
Am oberen Ende befindet sich ein Schnappriegel,
der beim Anschließen einrastet. Zum Entfernen des
Steckers halten Sie den Schnappriegel gedrückt
und ziehen Sie gleichzeitig am Stecker.
USB-Anschlüsse zum Anschluss von passiven USB
2.0-Geräten für die Übertragung von Patientenda-
ten.
Schließen Sie das Kamera-Cart mit dem LEMO-
Stecker des Brainlab-Kamerakabels an.
Stecken Sie das Kamerakabel ein, bis es einrastet.
Ziehen Sie leicht am Stecker, um sicherzustellen,
dass er fixiert ist. Um den Stecker zu entriegeln, zie-
hen Sie am Bajonett, und ziehen Sie den Stecker
anschließend heraus.
Schließen Sie bei einem Kick EM-System die EM-
Tracking-Einheit mit dem LEMO-Stecker des EM-
Kabels von Brainlab an.
Stecken Sie das EM-Kabel ein, bis es einrastet. Zie-
hen Sie leicht am Stecker, um sicherzustellen, dass
er fixiert ist. Um den Stecker zu entriegeln, ziehen
Sie am Bajonett, und ziehen Sie den Stecker an-
schließend heraus.
Um in der Brainlab-Software mit dem Video zu inter-
agieren, schließen Sie die S-Videoquelle mit einem
26-AWG-Miniatur-Koaxialkabel (max. 5 m) mit Mini-
DIN-Hosiden-Stecker an der Brainlab-S-Video-Ka-
belpeitsche an.
Richten Sie den Plastik-Kodierstecker ordnungsge-
mäß aus, bevor Sie das Kabel anschließen. Dieser
Stecker kann nicht fixiert werden.
Verwenden Sie ausschließlich 4-polige Mini-DIN-
Stecker. Ähnliche Stecker passen möglicherweise,
könnten das Gerät jedoch beschädigen.
Zum Anschluss von S-Videoquellen am Kick-Sys-
tem.
Schließen Sie den schwarzen BNC-Stecker am S-
Video-In-Y-Anschluss am Anschlussfeld an. Schlie-
ßen Sie den weißen BNC-Stecker am S-Video-In-C-
Anschluss am Anschlussfeld an.
System-Benutzerhandbuch Aufl. 1.4 Kick, Kick EM Version 1.1
