Verkabelung
4.2
Verkabelung
Allgemeines
In diesem Abschnitt erhalten Sie Informationen zum Anschluss der Kick-Systemkabel. Dazu
gehören:
• Kick-Kamerakabel
• Kolibri-Upgradekabel
Warn- und Vorsichtshinweise zur Verkabelung
Stromschlaggefahr: Berühren Sie keine Kabelstecker, wenn das Monitor-Cart eingeschaltet
ist.
Schließen Sie keine Leitungen an, und stecken Sie keine Leitungen aus, wenn das System
eingeschaltet ist.
Stellen Sie sicher, dass das Kamerakabel ausschließlich an das Monitor-Cart
angeschlossen ist.
Ziehen Sie nicht an den Kabeln.
Verbinden von Kamera-Cart mit Monitor-Cart
Schritte
1.
2.
3.
4.
5.
6.
56
Stellen Sie sicher, dass das Monitor-Cart ausgeschaltet ist.
Schließen Sie bei Bedarf das Kamerakabel am Kameraanschluss des Monitor-Carts an.
HINWEIS: In der Regel wird das Kamerakabel während der Systeminstallation ange-
schlossen und muss nicht abgezogen werden.

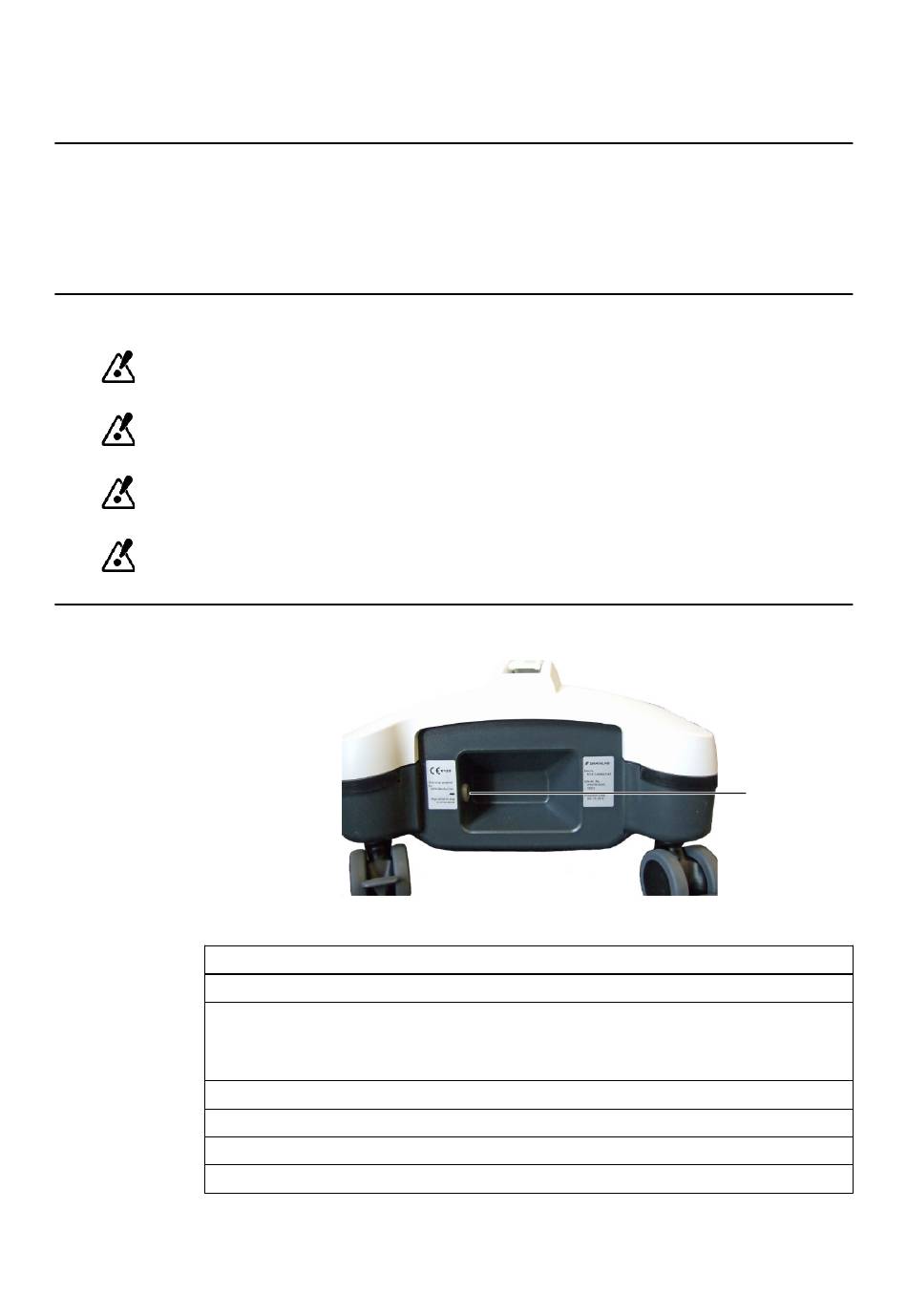

Schließen Sie das Kamerakabel am Kameraanschluss des Kamera-Carts ① an.
Ziehen Sie leicht an beiden Kabelenden, um zu überprüfen, ob die Verriegelung einrastet.
Schließen Sie das Monitor-Cart über die Steckdose an den Netzstrom an.
Fahren Sie das System hoch, indem Sie das Monitor-Cart einschalten.
Abbildung 15
System-Benutzerhandbuch Aufl. 1.4 Kick, Kick EM Version 1.1
①
